Кабельный ввод V-TEC M
Артикул, номер 2022354 | EAN 4012195873976
- Описание продукта
-
Описание продуктаСамый быстрый и удобный способ обеспечить разгрузку от натяжения и герметичность, с помощью кабельных вводов на распределительных коробках и корпусах: кабельные вводы V-TEC VM от OBO. Со встроенной интегрированной уплотнительной кромкой и специальной пластинчатой конструкцией OBO достигается класс защиты IP68. Функции разгрузки от натяжения и герметичность протестированы согласно DIN EN 62444.
Соединительная резьба метрическая. Долговременное применение: оптимальная адаптация резьбы с правильным подъемом обеспечивает длительную виброустойчивость
Применение: от установки в частных жилых домах с распределительными коробками до промышленного использования в распределительном шкафу.
Температура применения от -20° C до +65° C.
Колонка D: диапазон плотности согласно VDE 0619, где не требуется разгрузка от натяжения.
Колонка D2: диапазон плотности с разгрузкой от натяжения и защитой от проворачивания согласно VDE 0619
-
- Технические данные
-
Технические характеристики

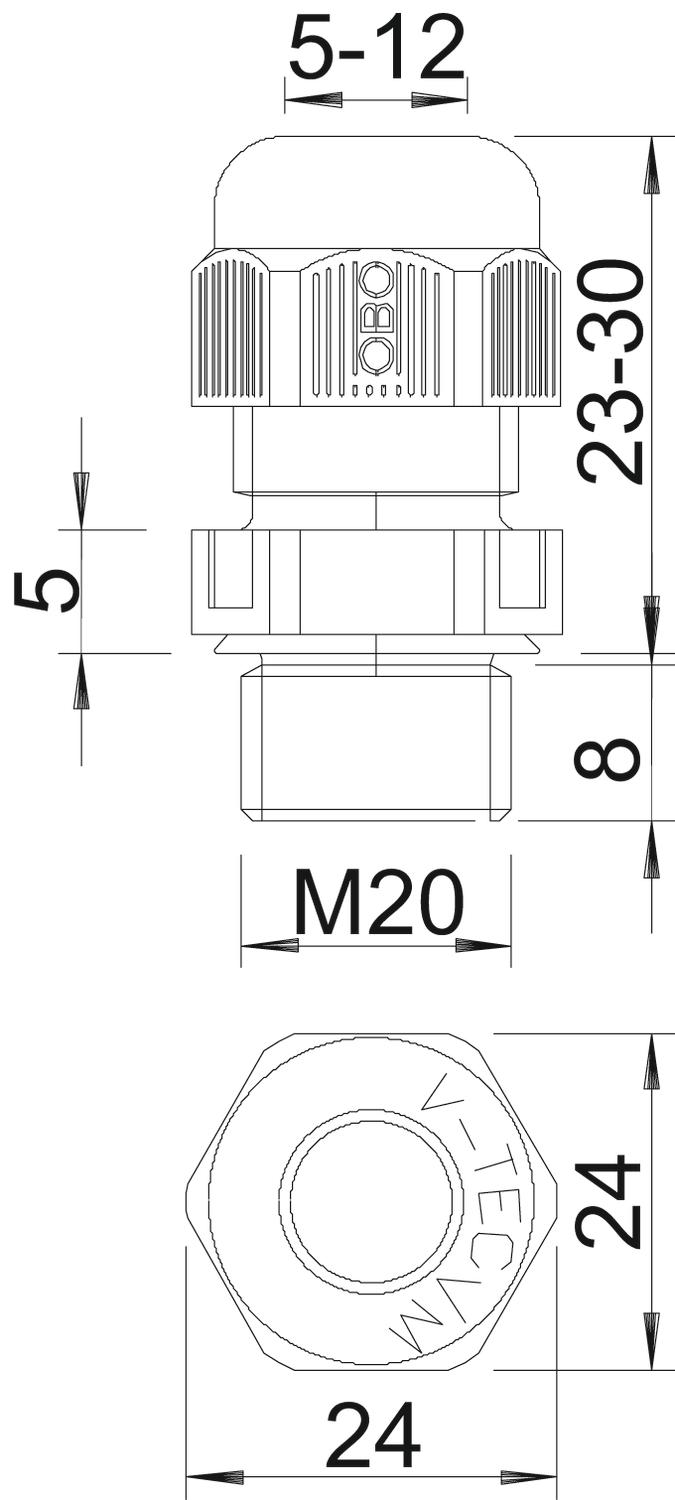

взрывозащищённый нет Вид защиты IP68 Вид резьбы Метрический Вид уплотнения Уплотнительное кольцо Возможность разгрузки от усилий натяжения да Диапазон плотности D макс. 12 mm Диапазон плотности D мин. 5 mm Диапазон рабочих температур макс. 65 °C Диапазон рабочих температур мин. -20 °C Для взрывоопасной зоны без защита от прогибания нет Исполнение прямой Кабельный ввод для плоского кабеля нет Материал Полиамид Не содержит галогенов да Размер L макс. 30 mm Размер L1 мм 9 mm Размер L мин. 23 mm Размер M20 Размер L2 5 mm Размер L4 10,5 mm Размер под ключ 24 Размер L3 18 mm Резьба M20 x 1,5 С контргайкой нет Углеродный след CO2 (GWP) от колыбели до ворот 0,0457 кг CO2e / 1 Шт. Ударопрочность нет Универсальное уплотнение нет Усилено стекловолокном нет Цвет светло-серый; RAL 7035 - Все виды
-
Все виды
- Загрузки
-
Техническая спецификация V-TEC M20 LGR / 2022354 , 0.27MB , pdfДекларация соответствия ЕС V-TEC M20 LGR / 2022354 , 0.10MB , pdfЗаявление о соответствии для Великобритании V-TEC M20 LGR / 2022354 , 0.09MB , pdfREACH Декларация соответствия V-TEC M20 LGR / 2022354 , 0.12MB , pdfRoHS Декларация соответствия V-TEC M20 LGR / 2022354 , 0.12MB , pdf
