Кабельный ввод V-TEC, резьба PG, красный
Артикул, номер 2022575 | EAN 4012195025726
- Описание продукта
-
Описание продуктаСамый быстрый и удобный способ обеспечить разгрузку от натяжения и герметичность, с помощью кабельных вводов на распределительных коробках и корпусах: кабельные вводы V-TEC VM от OBO. Со встроенной интегрированной уплотнительной кромкой и специальной пластинчатой конструкцией OBO достигается класс защиты IP68. Функции разгрузки от натяжения и герметичность протестированы согласно DIN EN 62444.
Соединительная резьба PG. Долговременное применение: оптимальная адаптация резьбы с правильным подъемом обеспечивает длительную виброустойчивость
Применение: от установки в частных жилых домах с распределительными коробками до промышленного использования в распределительном шкафу.
Температура применения от -20° C до +65° C.
Колонка D1: диапазон плотности согласно VDE 0619, где не требуется разгрузка от натяжения.
Колонка D2: диапазон плотности с разгрузкой от натяжения и защитой от проворачивания согласно VDE 0619
-
- Технические данные
-
Технические характеристики

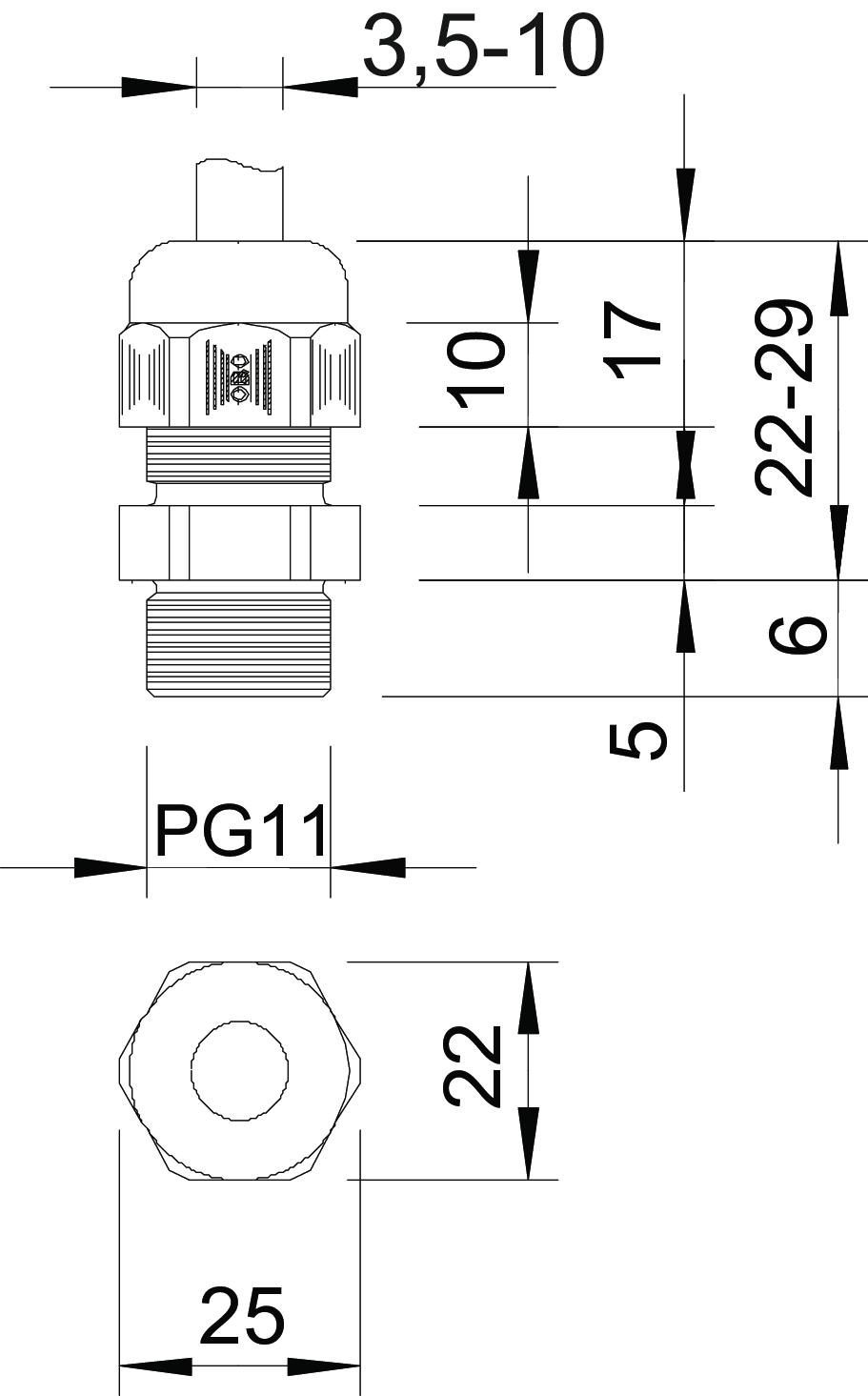

взрывозащищённый нет Вид защиты IP68 Вид резьбы PG Вид уплотнения Уплотнительное кольцо Возможность разгрузки от усилий натяжения да Диапазон плотности D макс. 10 mm Диапазон плотности D мин. 3,5 mm Диапазон рабочих температур макс. 65 °C Диапазон рабочих температур мин. -20 °C Длина резьбы 8 mm Для взрывоопасной зоны без Для взрывоопасной зоны с газом без Для взрывоопасной зоны с пылью без защита от прогибания нет Исполнение прямой Кабельный ввод для плоского кабеля нет Материал Полиамид Не содержит галогенов да Нестабильный момент вращения 2,5 Nm Размер L макс. 29 mm Размер L1 мм 8 mm Размер L мин. 22 mm Размер PG11 Размер E 25 mm Размер L2 5 mm Размер L4 10 mm Размер под ключ 22 Размер L3 17 mm Разъемное болтовое соединение нет Резьба Pg 11 С контргайкой нет Углеродный след CO2 (GWP) от колыбели до ворот 0,0507 кг CO2e / 1 Шт. Ударопрочность нет Универсальное уплотнение нет Усилено стекловолокном нет Цвет белоснежный; RAL 9010 Шаг резьбы 1,41 mm - Все виды
- Загрузки
-
Техническая спецификация V-TEC PG11 RW / 2022575 , 0.28MB , pdfДекларация соответствия ЕС V-TEC PG11 RW / 2022575 , 0.10MB , pdfДекларация соответствия ЕС Декларация соответствия ЕС ,Заявление о соответствии для Великобритании V-TEC PG11 RW / 2022575 , 0.09MB , pdfREACH Декларация соответствия V-TEC PG11 RW / 2022575 , 0.12MB , pdfРазрешение на использование знаков DNV symbol approval, V-TEC VM , 0.03MB , pdfТекст для тендера для этого продукта не доступен.
