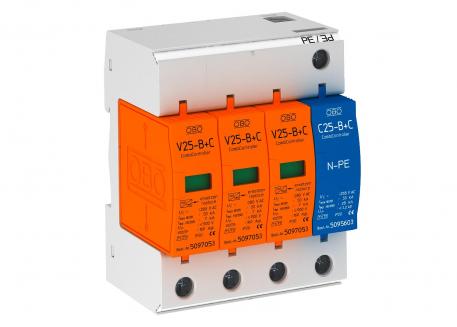

Комбинированный разрядник 3-полюсный + NPE
Артикул, номер 5094463 | EAN 4012195239864
- Описание продукта
-
Описание продуктаV 25-B+C/...: комбинированный разрядник, молниеразрядники и разрядники перенапряжения типа 1+2 согласно DIN EN 61643-11 (B+C согласно VDE 0675 часть 6).
• Состоит из предварительно смонтированных и готовых к подключению верхней и нижней частей
• для сетей TN и ТТ
• Разрядник, вставной, с устройством динамического отключения и оптическим функциональным дисплеем
• Уровень защиты
< 0,9 kV
• Разрядник с закрытым корпусом, с варистором из оксида цинка для использования в стандартных распределительных коробках
• С маркированными подсоединениями
Применение: Здания с ВЛ или для устройства уравнивания потенциалов молниезащиты в жилых домах.
* Комплект = вставка и основание
-
- Технические данные
-
Технические характеристики
SPD согласно EN 61643-11 Тип 1+2 SPD согласно IEC 61643-1 класс I + II Вид защиты IP20 Время срабатывания <25 ns Дистанционная сигнализация нет Импульсный ток (8/20) [всего] 50 kA Исполнение 3+N/PE Исполнение 3-полюсный с NPE Количество полюсов 3 Конфигурация сети TN да Конфигурация сети TN-C-S да Конфигурация сети TN-S да Конфигурация сети TT да Максимальное длительное напряжение AC 280 V Максимальное длительное напряжение DC 200 V Максимальный ток предохранителя 160 A Максимальный ток предохранителя 160 Номинальное напряжение AC (50 / 60 Гц) 230 V Номинальный импульсный ток (8/20) 30 kA Номинальный импульсный ток утечки (8/20 мкс) [L–N] 30 kA Номинальный импульсный ток утечки (8/20 мкс) [N–PE] 30 kA Общий уровень защиты [L–PE] 1200 kV Переход от зоны молниезащиты 0→2 Поперечное сечение жесткого провода (одно-/многопроволочный) мин. 2,5 mm² Продувающий нет Рабочая температура, макс. 80 °C Рабочая температура, мин. -40 °C Размер 280V Сечение жесткого кабеля (одно-/многожильный) макс. 35 mm² Сигнализация на приборе оптический Ток грозового импульса (10/350) 7 kA Ток грозового разряда (10/350) [всего] 25 kA Топография сети прочее Углеродный след CO2 (GWP) от колыбели до ворот 1,3702 кг CO₂e / 1 Шт. Уровень защиты (L-N) ≤900 - Все виды
- Загрузки
-
