Комбинированный УЗИП 1-полюсный, с индикацией рабочего состояния 1 | 255 | IP20

Комбинированный УЗИП 1-полюсный, с индикацией рабочего состояния

Артикул, номер 5096852 | EAN 4012195051466

Артикул, номер / Типы	5096852 / MCD 50-B-OS

Исполнение	1

Максимальное длительное напряжение AC	255 V

Вид защиты	IP20

Описание продукта

Описание продукта

Комбинированный УЗИП, тип 1+2, 1-полюсный, для использования в сетях TN и TT:

MCD 50-B-OS: комбинированный УЗИП, тип 1+2 (класс B) согласно ГОСТ IEC 61643-11 с индикацией рабочего состояния. Переход от зоны молниезащиты 0 к 2 (LPZ) согласно концепции зон молниезащиты согласно IEC 61312-1 или ГОСТ Р МЭК 62305.

• пропускная способность 50 кА (10/350 мкс) на полюс;
• потребляемая мощность < 26 мВт/пол;
• уровень защиты < 1,7 кВ;
• гашение сопровождающих токов в сети 25 кА Ipeak;
• с колпачками для маркировки подключений;
• закрытое исполнение исключает искрение вне корпуса;
• можно использование в стандартных корпусах распределителей.

Применение: компактные устройства для защиты от перенапряжения и конструкции разрядников в любом распределительном устройстве.

Технические данные

Технические характеристики

OBO_номинальный ток нагрузки (входной/выходной зажим)	125 A
SPD согласно EN 61643-11	Тип 1+2
SPD согласно IEC 61643-1	класс I + II
Zulassungen	VDE
Вид защиты	IP20
Вид монтажа	DIN-рейка 35 мм
Время срабатывания	<100 ns

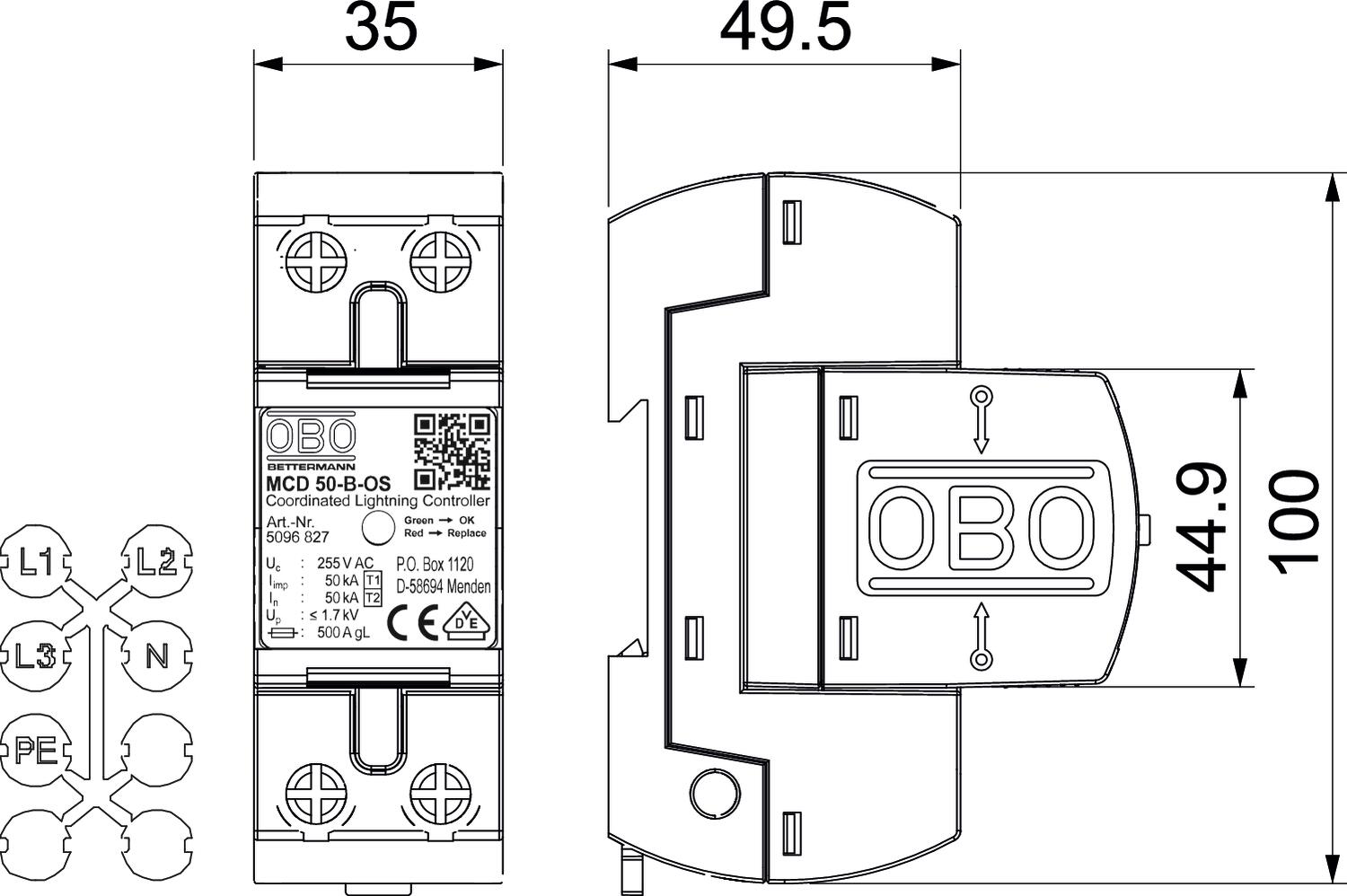

Высота	69 mm
Дистанционная сигнализация	нет
Длина	100 mm
Импульсный ток (8/20) [всего]	50 kA
Исполнение	1
Исполнение	1-полюсный
Класс проверки, тип 1	да
Класс проверки, тип 2	да
Количество полюсов	1
Конфигурация сети DC	нет
Конфигурация сети IT	нет
Конфигурация сети TN	да
Конфигурация сети TN-C	да
Конфигурация сети TN-C-S	да
Конфигурация сети TN-S	да
Конфигурация сети TT	да
Конфигурация сети, иная	нет

Максимальное длительное напряжение AC	255 V
Максимальное напряжение при длительной нагрузке (L-N)	255 V
Максимальный ток предохранителя	500
Максимальный ток предохранителя	500 A
Номинальное напряжение AC (50 / 60 Гц)	230 V
Номинальный импульсный ток (8/20)	50 kA
Номинальный импульсный ток утечки (8/20 мкс) [L–N]	50 kA
Переход от зоны молниезащиты	0→2
Поперечное сечение жесткого провода (одно-/многопроволочный) мин.	10 mm²
Продувающий	нет
Рабочая температура, макс.	85 °C
Рабочая температура, мин.	-40 °C
Размер	255V
Сечение жесткого кабеля (одно-/многожильный) макс.	50 mm²
Сигнализация на приборе	оптический
Стойкость к коротким замыканиям с максимальной защитой от перегрузки по току со стороны сети	10 kA
Тип прокладки проводов для приборов защиты от перенапряжений	Питающая линия перем. тока
Ток грозового импульса (10/350)	50 kA
Ток грозового разряда (10/350) [всего]	50 kA
Топография сети	TN-S, TT
Уровень защиты (L-N)	≤1,7
Устойчивость при коротком замыкании	10 kA
Ширина	35 mm
