Комбинированный УЗИП 3-полюсный + NPE
Артикул, номер 5096879 | EAN 4012195077091
- Описание продукта
-

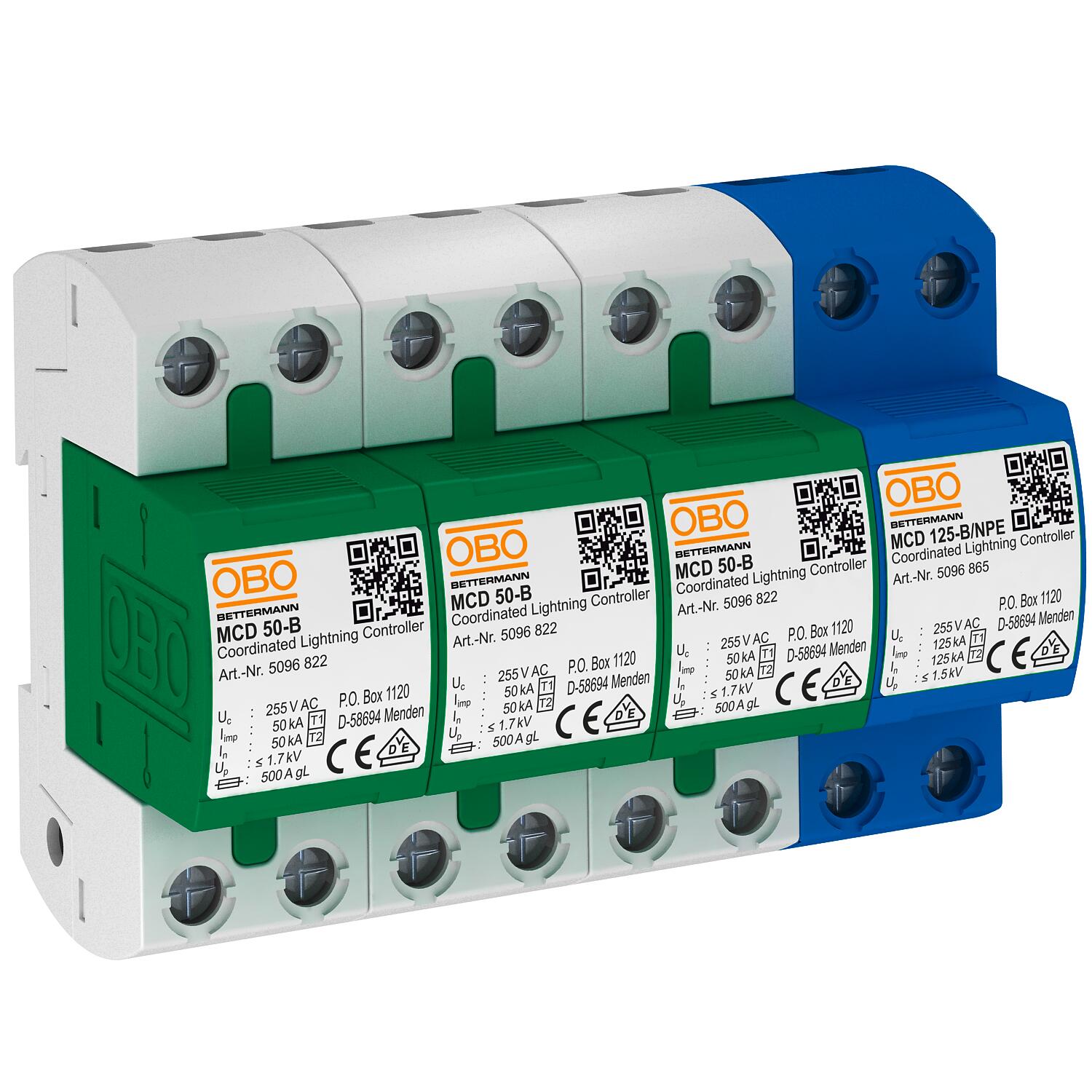

Описание продуктаКомбинированный УЗИП тип 1+2, 4-полюсный, для использования в сетях TT и TN-S.
Полностью собран и готов к подключению. Состоит из трех MCD 50-B: координированный
разрядник тип 1+2 согласно стандарту ГОСТ IEC 61643-11 и одного MCD 125-B/NPE: координированный искровой разрядник N-PE тип 1+2 согласно стандарту ГОСТ IEC 61643-
11. Переход от зоны молниезащиты 0 к 2 (LPZ) согласно концепции зон молниезащиты по стандартам IEC 61312-1 или ГОСТ Р МЭК 62305
• для молниезащитного уравнивания потенциалов согласно стандарту VDE 0185-305 (IEC 62305);
• токоотводящая способность 50 кА (10/350) на каждый полюс и до 125 кА (10/350) в целом;
• уровень защиты <1,7 кВ, обеспечивает защиту устройств;
• устойчивость при коротких замыканиях 10 кА, предохранитель на входе до 500 A gL/gG;
• подходит для монтажа перед счетчиком;
• разрядник закрытого типа, исключает искрение вне корпуса.
Применение: промышленные установки и здания с системой внешней молниезащиты классов I - IV.
-
- Технические данные
-
Технические характеристики

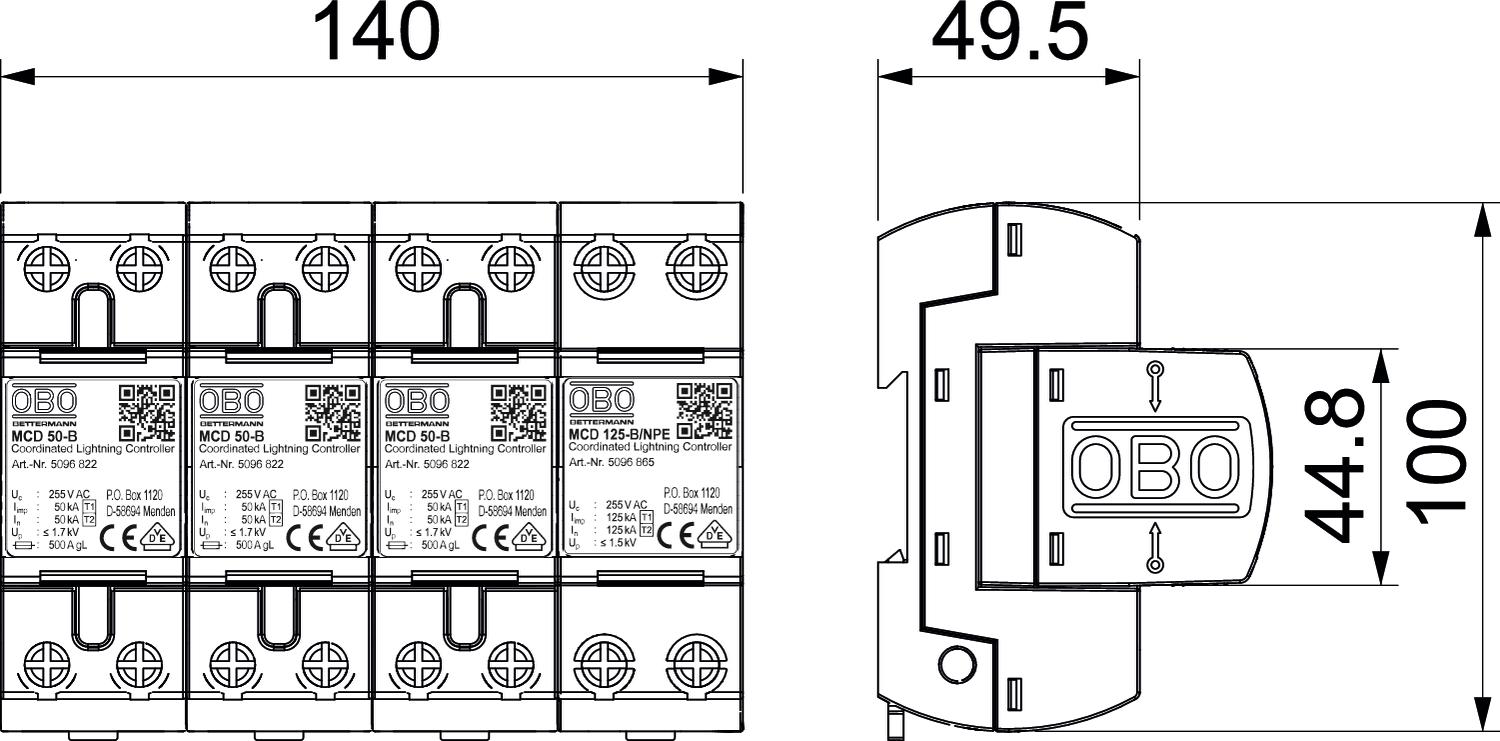

OBO_номинальный ток нагрузки (входной/выходной зажим) 125 A SPD согласно EN 61643-11 Тип 1+2 SPD согласно IEC 61643-1 класс I + II Zulassungen VDE Вид защиты IP20 Вид монтажа DIN-рейка 35 мм Время срабатывания <100 ns Высота 69 mm Гашение сопровождающих токов (eff) [N-PE] 0,1 kA Дистанционная сигнализация нет Длина 100 mm Импульсный ток (8/20) [всего] 125 kA Исполнение 3+N/PE Исполнение 3+NPE Класс проверки, тип 1 да Класс проверки, тип 2 да Количество полюсов 1 Конфигурация сети DC нет Конфигурация сети IT нет Конфигурация сети TN да Конфигурация сети TN-C нет Конфигурация сети TN-C-S да Конфигурация сети TN-S да Конфигурация сети TT да Конфигурация сети, иная нет Максимальное длительное напряжение AC 255 V Максимальное напряжение при длительной нагрузке (L-N) 255 V Максимальное напряжение при длительной нагрузке (N-PE) 255 V Максимальный ток предохранителя 500 Максимальный ток предохранителя 500 A Номинальное напряжение AC (50 / 60 Гц) 230 V Номинальный импульсный ток (8/20) 50 kA Номинальный импульсный ток утечки (8/20 мкс) [L–N] 50 kA Номинальный импульсный ток утечки (8/20 мкс) [N–PE] 125 kA Переход от зоны молниезащиты 0→2 Поперечное сечение жесткого провода (одно-/многопроволочный) мин. 10 mm² Продувающий нет Рабочая температура, макс. 85 °C Рабочая температура, мин. -40 °C Размер 255V Сечение жесткого кабеля (одно-/многожильный) макс. 50 mm² Сигнализация на приборе отсутствует Стойкость к коротким замыканиям с максимальной защитой от перегрузки по току со стороны сети 10 kA Тип прокладки проводов для приборов защиты от перенапряжений Питающая линия перем. тока Ток грозового импульса (10/350) 50 kA Ток грозового разряда (10/350) [всего] 125 kA Топография сети TN-S, TT Уровень защиты (L-N) ≤1,7 Устойчивость при коротком замыкании 10 kA Ширина 140 mm - Все виды
