Комбинированный УЗИП 3-полюсный + NPE, с индикацией рабочего состояния
Артикул, номер 5096836 | EAN 4012195288299
- Описание продукта
-
Описание продуктаКомплект комбинированных разрядников тип 1+2, 4-полюсный, с индикацией рабочего состояния, для использования в сетях TN-S и TT.

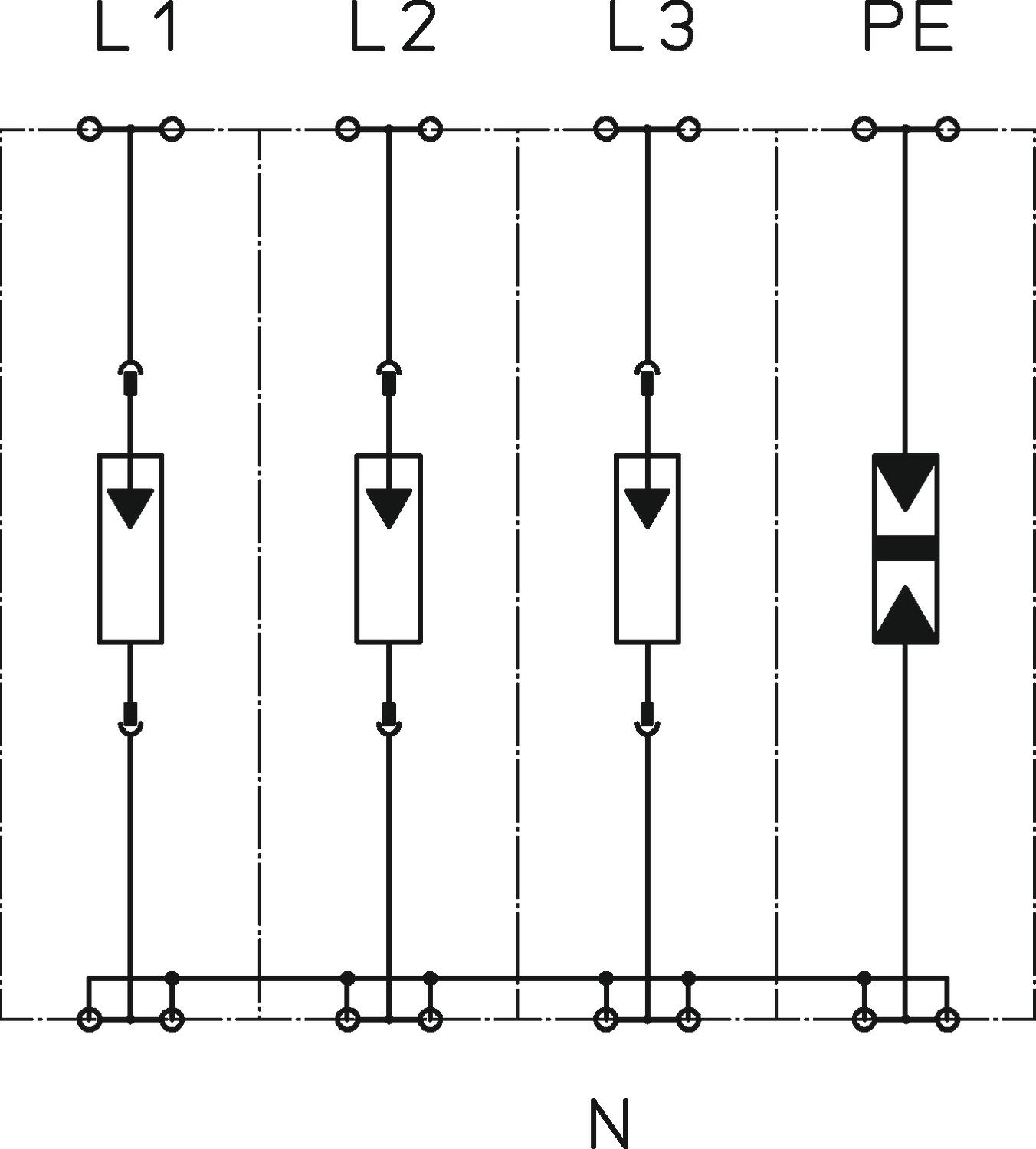

Полностью собран и готов к эксплуатации, состоит из
трех MCD 50-B-OS: MCD 50-B-OS: координированный молниеразрядник Тип 1 (Класс В) ГОСТ IEC 61643-11.
MCD 125-B/NPE: координированный молниеразрядник N-PE типа 1+2 (класс B) согласно ГОСТ IEC 61643-11.
Переход от зоны молниезащиты 0 к 1 в соответствии с концепцией зон молниезащиты согласно IEC 61312-1 или VDE 0185-305 (ГОСТ Р МЭК 62305).
• для молниезащитного уравнивания потенциалов согласно стандарту VDE 0185-305 (IEC 62305);
• токоотводящая способность 50 кА (10/350) на каждый полюс и до 125 кА (10/350) в целом;
• уровень защиты <1,7 кВ, обеспечивает защиту устройств;
• устойчивость при коротких замыканиях 10 кА, предохранитель на входе до 500 A gL/gG;
• потребляемая мощность 26 мВт/полюс;
• подходит для монтажа перед счетчиком;
• разрядник закрытого типа, исключает искрение вне корпуса.
Применение: промышленные установки и здания с системой внешней молниезащиты классов I - IV.
-
- Технические данные
-
Технические характеристики
OBO_номинальный ток нагрузки (входной/выходной зажим) 125 A SPD согласно EN 61643-11 Тип 1+2 SPD согласно IEC 61643-1 класс I + II Zulassungen VDE Вид защиты IP20 Вид монтажа DIN-рейка 35 мм Влажность воздуха макс. 95 % Влажность воздуха мин. 5 % Время срабатывания <100 ns Высота 69 mm Гашение сопровождающих токов (eff) [N-PE] 0,1 kA Диапазон рабочих температур макс. 85 °C Диапазон рабочих температур мин. -40 °C Дистанционная сигнализация нет Длина 100 mm Импульсный ток (8/20) [всего] 125 kA Исполнение 3+N/PE Исполнение 3+1 Класс проверки, тип 1 да Класс проверки, тип 2 да Количество полюсов 1 Конфигурация сети DC нет Конфигурация сети IT нет Конфигурация сети TN да Конфигурация сети TN-C нет Конфигурация сети TN-C-S да Конфигурация сети TN-S да Конфигурация сети TT да Конфигурация сети, иная нет Максимальное длительное напряжение AC 255 V Максимальное напряжение при длительной нагрузке (L-N) 255 V Максимальное напряжение при длительной нагрузке (N-PE) 255 V Максимальный ток предохранителя 500 Максимальный ток предохранителя 500 A Номинальное напряжение AC (50 / 60 Гц) 230 V Номинальный импульсный ток (8/20) 50 kA Номинальный импульсный ток утечки (8/20 мкс) [L–N] 50 kA Номинальный импульсный ток утечки (8/20 мкс) [N–PE] 125 kA Переход от зоны молниезащиты 0→2 Поперечное сечение жесткого провода (одно-/многопроволочный) мин. 10 mm² Продувающий нет Рабочая температура, макс. 85 °C Рабочая температура, мин. -40 °C Размер 255V Сечение жесткого кабеля (одно-/многожильный) макс. 50 mm² Сигнализация на приборе оптический Стойкость к коротким замыканиям с максимальной защитой от перегрузки по току со стороны сети 10 kA Ток грозового импульса (10/350) 50 kA Ток грозового разряда (10/350) [всего] 125 kA Топография сети TN-S, TT Углеродный след CO2 (GWP) от колыбели до ворот 8,7853 кг CO2e / 1 Шт. Уровень защиты (L-N) ≤1,7 Устойчивость при коротком замыкании 10 kA Ширина 140 mm - Все виды
