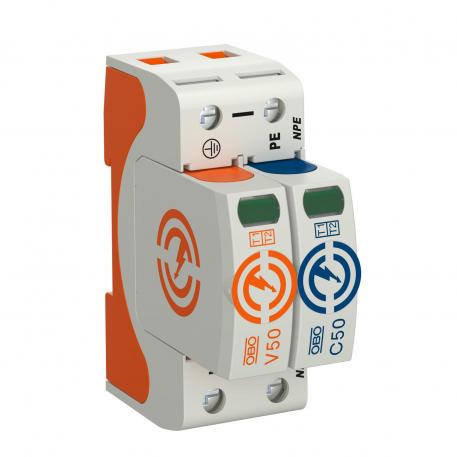

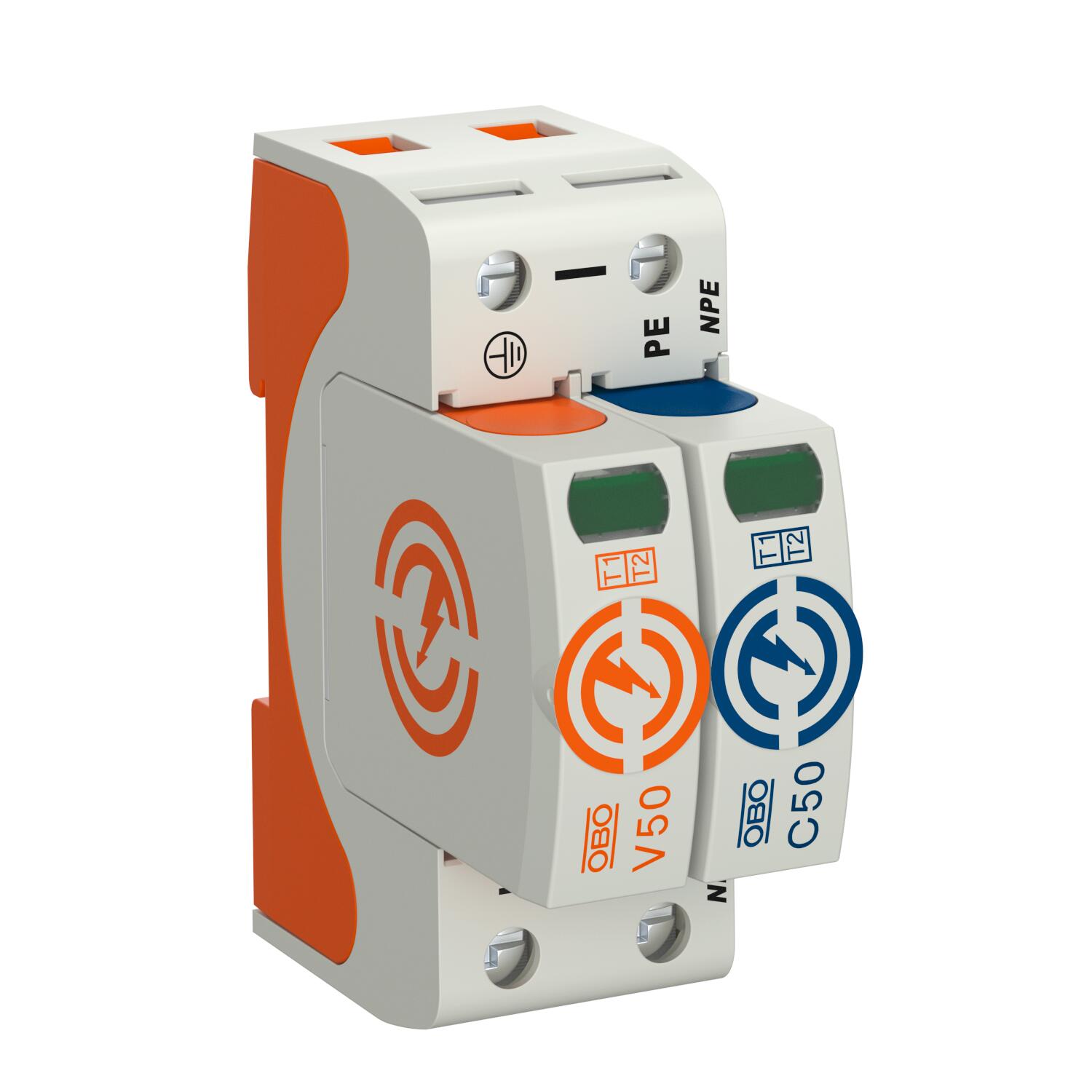

Комбинированный УЗИП V50, 280 В, 1-полюсный + NPE, в защитном корпусе 1+N/PE | 280 | IP20

Комбинированный УЗИП V50, 280 В, 1-полюсный + NPE, в защитном корпусе

Артикул, номер 5093522 | EAN 4012196159666

Артикул, номер / Типы

Исполнение

Максимальное длительное напряжение AC	280 V

Вид защиты	IP20

Описание продукта

Описание продукта

Комбинированный молниезащитный разрядник, тип 1+2

• для молниезащитного уравнивания потенциалов согласно стандарту VDE 0185-305 (ГОСТ Р МЭК 62305);
• токоотводящая способность 12,5 кА (10/350) на каждый полюс и до 50 кА (10/350) в целом;
• модульный штекерный разрядник с динамическим устройством разъединения и индикацией рабочего состояния;
• механическая функция защиты от вибраций и присоединения вставок несоответствующего номинала напряжения;
• материалы, не содержащие галогенов UL 94 V-0;
• дистанционная сигнализация с перекидным контактом с нулевым потенциалом;

Применение: молниезащитное уравнивание потенциалов для зданий класса III и IV.
* Комплект = вставка и основание

Технические данные

Технические характеристики

SPD согласно EN 61643-11	Тип 1+2
SPD согласно IEC 61643-1	класс I + II
Zulassungen	VDE
Вид защиты	IP20
Вид монтажа	DIN-рейка 35 мм
Время срабатывания	<25 ns
Гашение сопровождающих токов (eff) [N-PE]	0,1 kA
Дистанционная сигнализация	нет
Импульсный ток (8/20) [всего]	80 kA
Интегрированный входной предохранитель	нет
Исполнение	1+N/PE
Количество полюсов	2
Конфигурация сети TN	да
Конфигурация сети TN-C	нет
Конфигурация сети TN-C-S	да
Конфигурация сети TN-S	да
Конфигурация сети TT	да
Макс. импульсный ток утечки (8/20 мкс) [L–N]	50 kA
Максимальное длительное напряжение AC	280 V
Максимальное напряжение при длительной нагрузке (L-N)	280 V
Максимальное напряжение при длительной нагрузке (N-PE)	255 V
Максимальный импульсный ток (8/20)	50 kA
Максимальный ток предохранителя	160 A
Максимальный ток предохранителя	160 A gL/gG
Материал корпуса	PA UL 94 V-0
Минимальный интервал	1,5 mm
Момент вращения	4 Nm
Напряжение TOV [L–N] – fail safe mode – 120 мин	440 V
Напряжение TOV [L–N] – withstand mode – 5 с	335 V
Напряжение TOV [N–PE] – withstand mode – 200 мс	1200 V
Номинальное напряжение AC (50 / 60 Гц)	230 V

Номинальный импульсный ток (8/20)	30 kA
Номинальный импульсный ток утечки (8/20 мкс) [L–N]	30 kA
Общий уровень защиты [L–PE]	2,5 kV
Остаточное напряжение [L-N] @ 5 кА	0,8 kV
Остаточное напряжение [L–N] @ 12,5 кА	1 kV
Остаточное напряжение [L–N] @ 1 кА	0,7 kV
Поперечное сечение гибкого провода (тонкожильный) макс.	2 AWG
Поперечное сечение гибкого провода (тонкожильный) макс.	35 mm²
Поперечное сечение гибкого провода (тонкожильный) мин.	1,5 mm²
Поперечное сечение гибкого провода (тонкожильный) мин.	16 AWG
Поперечное сечение жесткого провода (одно-/многопроволочный) мин.	1,5 mm²
Поперечное сечение жесткого провода (одно-/многопроволочный) мин.	16 AWG
Продувающий	нет
Рабочая температура, макс.	80 °C
Рабочая температура, мин.	-40 °C
Размер	280V
Сечение в месте соединения клемм FM, макс.	16 AWG
Сечение в месте соединения клемм FM, макс.	1,5 mm²
Сечение в месте соединения клемм FM, мин.	0,5 mm²
Сечение в месте соединения клемм FM, мин.	21 AWG
Сечение жесткого кабеля (одно-/многожильный) макс.	2 AWG
Сечение жесткого кабеля (одно-/многожильный) макс.	35 mm²
Сигнализация на приборе	оптический
Стойкость к коротким замыканиям с максимальной защитой от перегрузки по току со стороны сети	50 kA eff
Тип прокладки проводов для приборов защиты от перенапряжений	Питающая линия перем. тока
Ток грозового импульса (10/350)	12,5 kA
Ток грозового разряда (10/350) [всего]	25 kA
Топография сети	TN-S, TT
Углеродный след CO₂ (GWP) от колыбели до ворот	0,8353 кг CO₂e / 1 Шт.
УЗИП согласно UL 1449	Тип 4
Уровень защиты (L-N)	≤1,3

Все виды

Все виды

Типы	Исполнение	Максимальное длительное напряжение AC	Вид защиты	Артикул, номер	Количество	Наименьшая единица продажи
V50-1+NPE-280	1+N/PE	280 V	IP20	5093522	Штук	1 Штук
V50-2+NPE-280	2+N/PE	280 V	IP20	5093524	Штук	1 Штук
V50-3+NPE-280	3+N/PE	280 V	IP20	5093526	Штук	1 Штук
