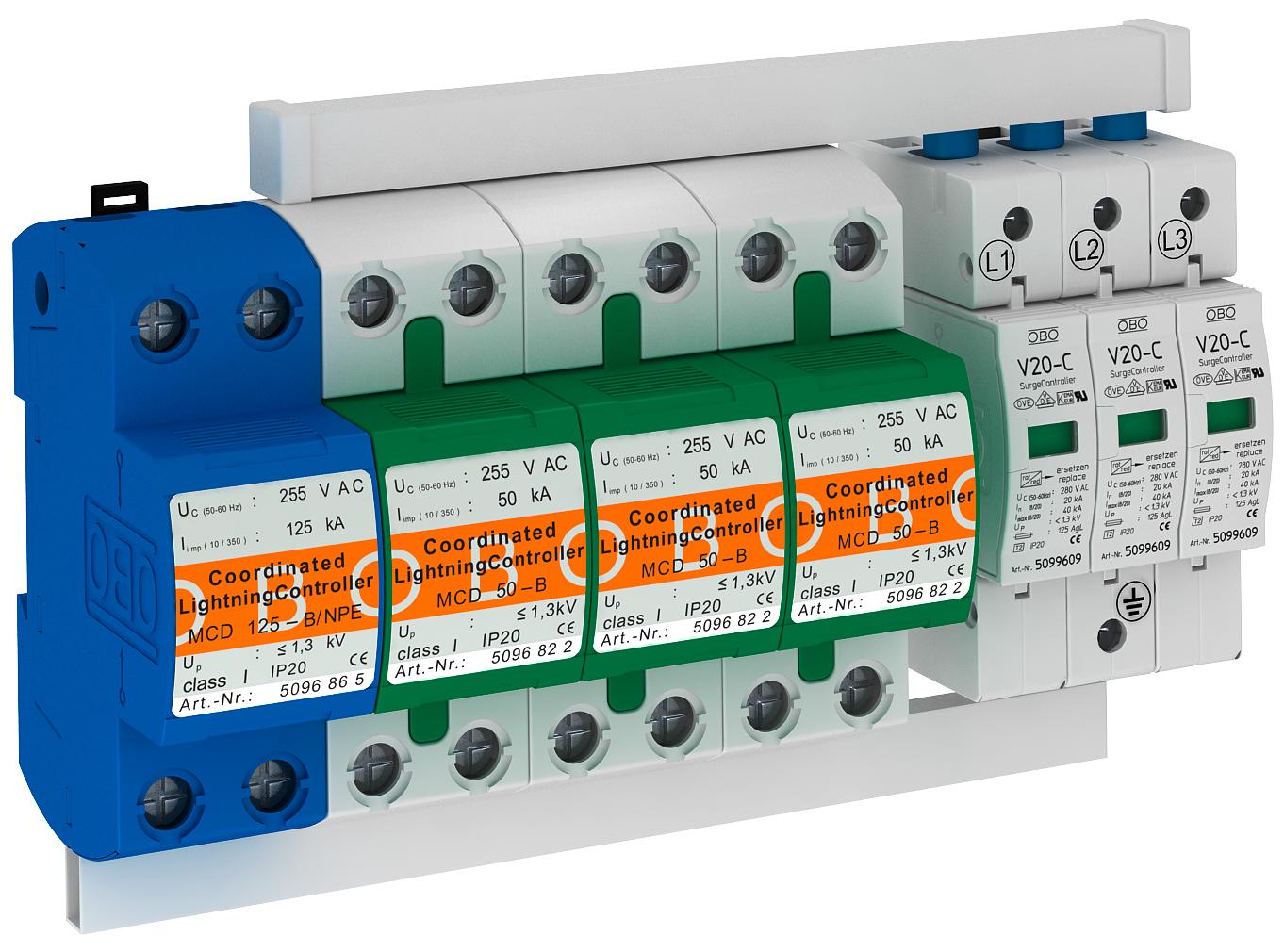

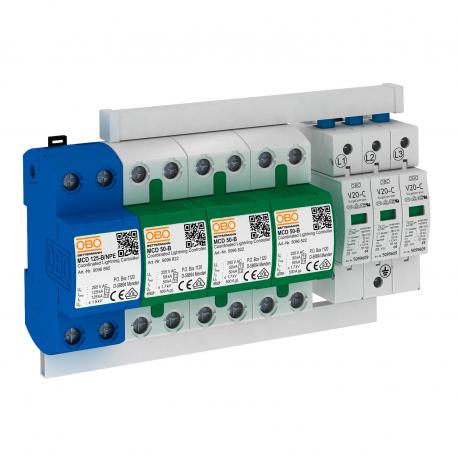

Комплект защитных устройств MCD + V20 3-полюсный + NPE 3+N/PE | 255 | IP20

Комплект защитных устройств MCD + V20 3-полюсный + NPE

Артикул, номер 5089761 | EAN 4012195405542

Артикул, номер / Типы	5089761 / PS4-B+C TT+TNS

Исполнение	3+N/PE

Максимальное длительное напряжение AC	255 V

Вид защиты	IP20

Описание продукта

Описание продукта

Универсальный комплект защиты - комбинация молниезащитных разрядников и устройств защиты от перенапряжений тип 1+2:

• для молниезащитного уравнивания потенциалов согласно стандарту VDE 0185-305 (ГОСТ Р МЭК 62305);

• токоотводящая способность до 50 кА (10/350) на каждый полюс и до 125 кА (10/350) N-PE;

• штекерный разрядник с соединительными перемычками и маркированными клеммами подключения;

• разрядники закрытого типа, исключающие искрение вне корпуса, для монтажа в корпусах распределительных щитов;

Применение: Защита систем радиосвязи и промышленных установок со специальными требованиями.

Технические данные

Технические характеристики

SPD согласно EN 61643-11	Тип 1+2
SPD согласно IEC 61643-1	класс I + II
Вид защиты	IP20
Вид монтажа	DIN-рейка 35 мм
Время срабатывания	<25 ns
Гашение сопровождающих токов (eff) [N-PE]	25 kA
Диапазон рабочих температур макс.	85 °C
Диапазон рабочих температур мин.	-40 °C
Дистанционная сигнализация	нет
Импульсный ток (8/20) [всего]	100 kA
Исполнение	3+N/PE
Исполнение	3-полюсный с NPE; 255V
Максимальное длительное напряжение AC	255 V
Максимальное напряжение при длительной нагрузке (L-N)	255 V
Максимальное напряжение при длительной нагрузке (N-PE)	255 V
Максимальный импульсный ток (8/20)	100 kA
Максимальный ток предохранителя	125

Максимальный ток предохранителя	125 A
Номинальное напряжение AC (50 / 60 Гц)	230 V
Номинальный импульсный ток (8/20)	50 kA
Переход от зоны молниезащиты	0→2
Поперечное сечение жесткого провода (одно-/многопроволочный) мин.	10 mm²
Продувающий	нет
Рабочая температура, макс.	85 °C
Рабочая температура, мин.	-40 °C
Размер	255V
Сечение жесткого кабеля (одно-/многожильный) макс.	50 mm²
Сигнализация на приборе	оптический
Стойкость к коротким замыканиям с максимальной защитой от перегрузки по току со стороны сети	25 кА
Ток грозового импульса (10/350)	50 kA
Ток грозового разряда (10/350) [всего]	100 kA
Топография сети	прочее
Углеродный след CO2 (GWP) от колыбели до ворот	10,8946 кг CO2e / 1 Шт.
Устойчивость при коротком замыкании	25 kA
