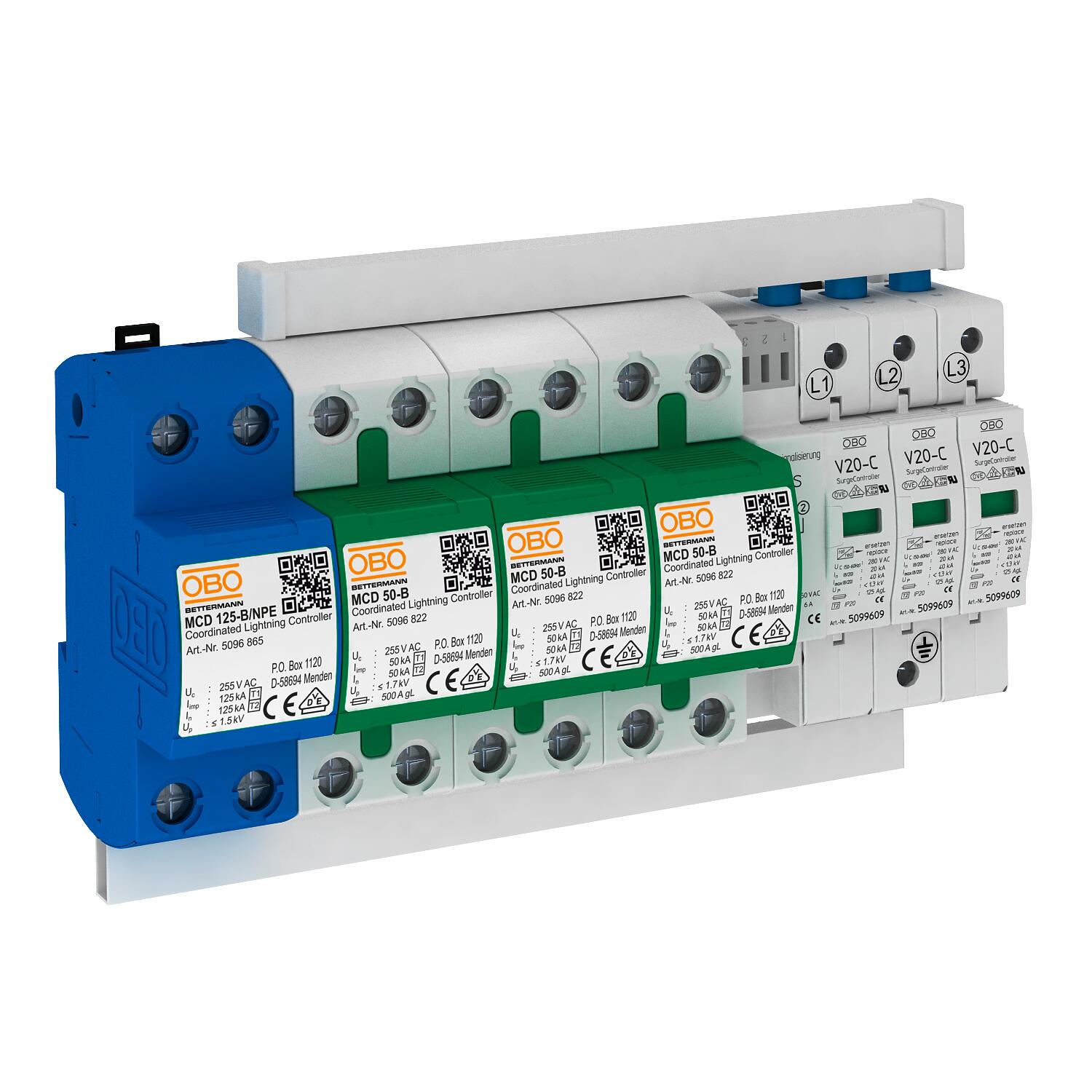

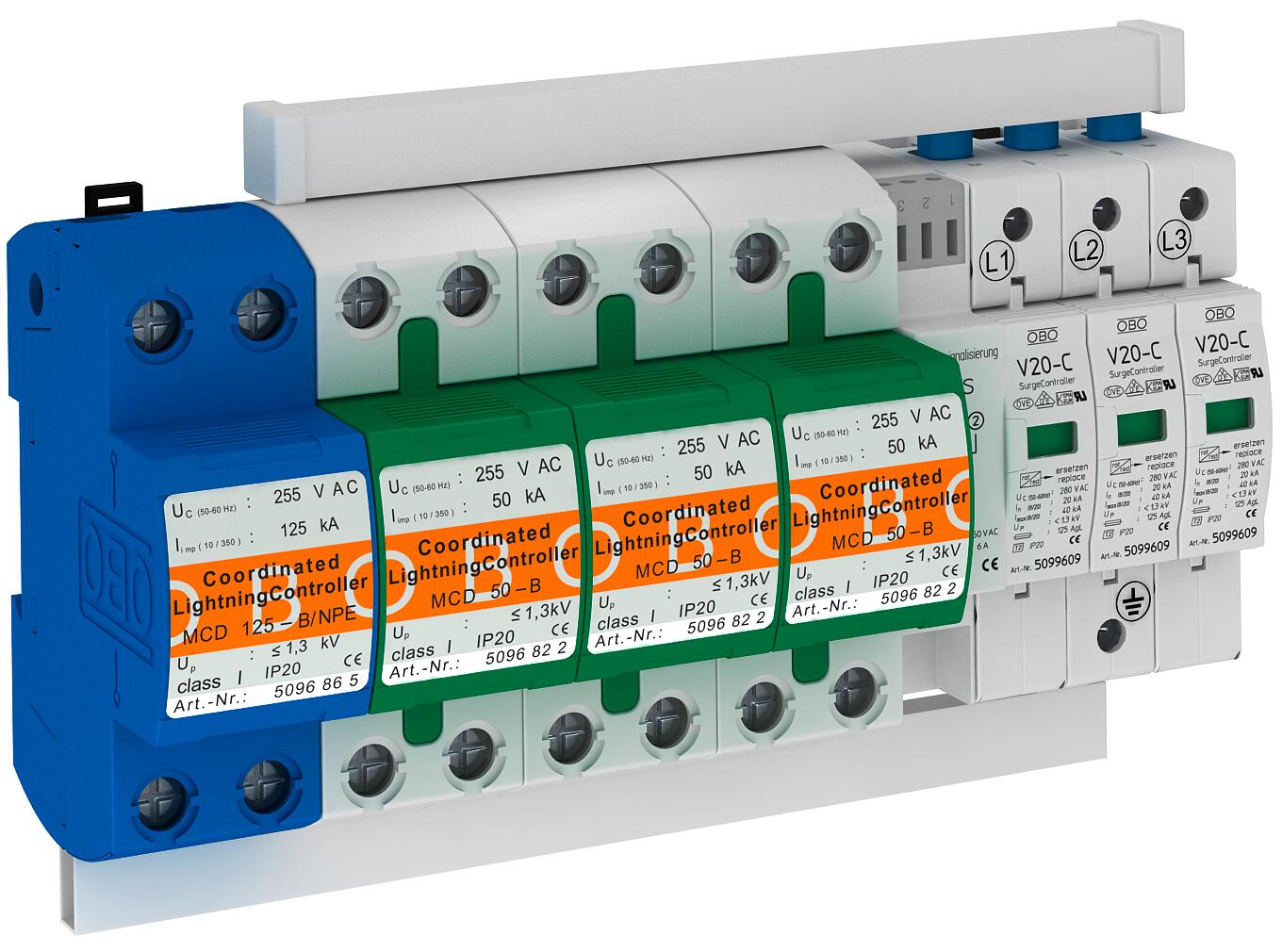

Комплект защиты: разрядники MCD + V20 3-полюсный + NPE с дистанционной сигнализацией 3+N/PE | 255 | IP20

Комплект защиты: разрядники MCD + V20 3-полюсный + NPE с дистанционной сигнализацией

Артикул, номер 5089763 | EAN 4012195405559

Артикул, номер / Типы	5089763 / PS4-B+C TNS+FS

Исполнение	3+N/PE

Максимальное длительное напряжение AC	255 V

Вид защиты	IP20

Описание продукта

Описание продукта

Серия PS...: комплект защитных устройств, молниезащита и защита от перенапряжений типа 1+2 (класс B+C) согласно VDE 0675 часть 6-11 (ГОСТ IEC 61643-11-2013)

• Токоотводящая способность 100 кА 10/350 мкс, проверено BET
• Смонтирован и готов к подключению, включая соединительные перемычки, соединительные клеммы промаркированы
• С дистанционной сигнализацией, беспотенциальный замыкающий контакт для контроля функций
• Для использования в сетях TN-C

Примечание: Максимальный запас предохранителя (требуется только в том случае, если он еще не доступен в сети) 125 A gL / gG.

Технические данные

Технические характеристики

SPD согласно EN 61643-11	Тип 1+2
SPD согласно IEC 61643-1	класс I + II
Вид защиты	IP20
Вид монтажа	DIN-рейка 35 мм
Время срабатывания	<25 ns
Гашение сопровождающих токов (eff) [N-PE]	25 kA
Диапазон рабочих температур макс.	85 °C
Диапазон рабочих температур мин.	-40 °C
Дистанционная сигнализация	да
Импульсный ток (8/20) [всего]	100 kA
Исполнение	3+N/PE
Исполнение	3+1-плюсный с дистанционной сигнализацией; 255 В
Максимальное длительное напряжение AC	255 V
Максимальное напряжение при длительной нагрузке (L-N)	255 V
Максимальное напряжение при длительной нагрузке (N-PE)	255 V
Максимальный импульсный ток (8/20)	100 kA
Максимальный ток предохранителя	125

Максимальный ток предохранителя	125 A
Номинальное напряжение AC (50 / 60 Гц)	230 V
Номинальный импульсный ток (8/20)	50 kA
Переход от зоны молниезащиты	0→2
Поперечное сечение жесткого провода (одно-/многопроволочный) мин.	10 mm²
Продувающий	нет
Рабочая температура, макс.	85 °C
Рабочая температура, мин.	-40 °C
Размер	255V
Сечение жесткого кабеля (одно-/многожильный) макс.	50 mm²
Сигнализация на приборе	оптический
Стойкость к коротким замыканиям с максимальной защитой от перегрузки по току со стороны сети	25 кА
Ток грозового импульса (10/350)	50 kA
Ток грозового разряда (10/350) [всего]	100 kA
Топография сети	прочее
Углеродный след CO2 (GWP) от колыбели до ворот	11,0412 кг CO2e / 1 Шт.
Устойчивость при коротком замыкании	25 kA
