Корпус VG с УЗИП MC 50-B/3

Name: Корпус VG с УЗИП MC 50-B/3
Brand: OBO Bettermann
SKU: 5089212

Артикул, номер 5089212 | EAN 4012195531074

Описание продукта

Описание продукта

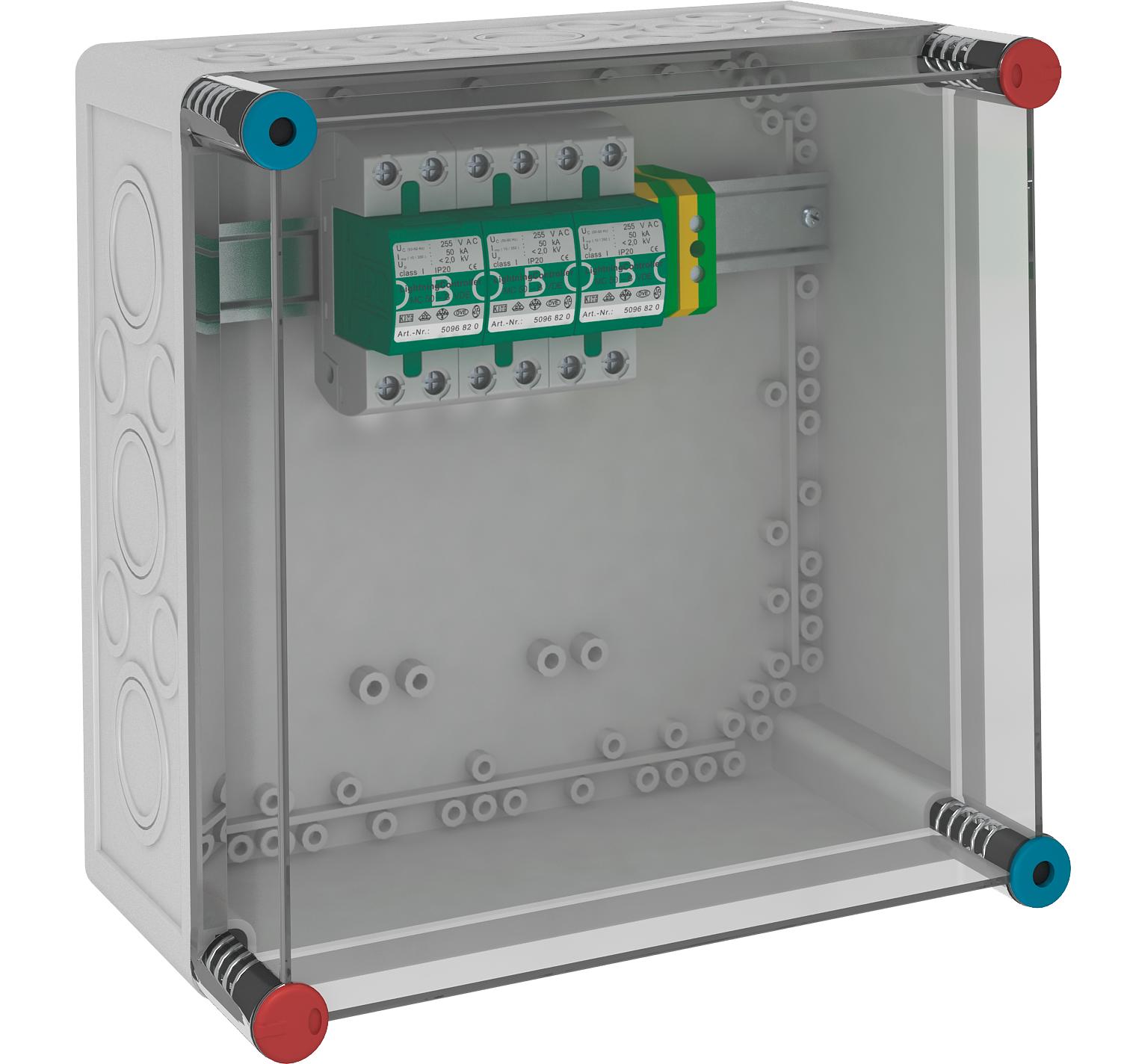

VG 3-B TNC: Системное решение в изолированном корпусе (IP65), молниезащитный разрядник типа 1 (класс B) согласно ГОСТ IEC 61643-11.

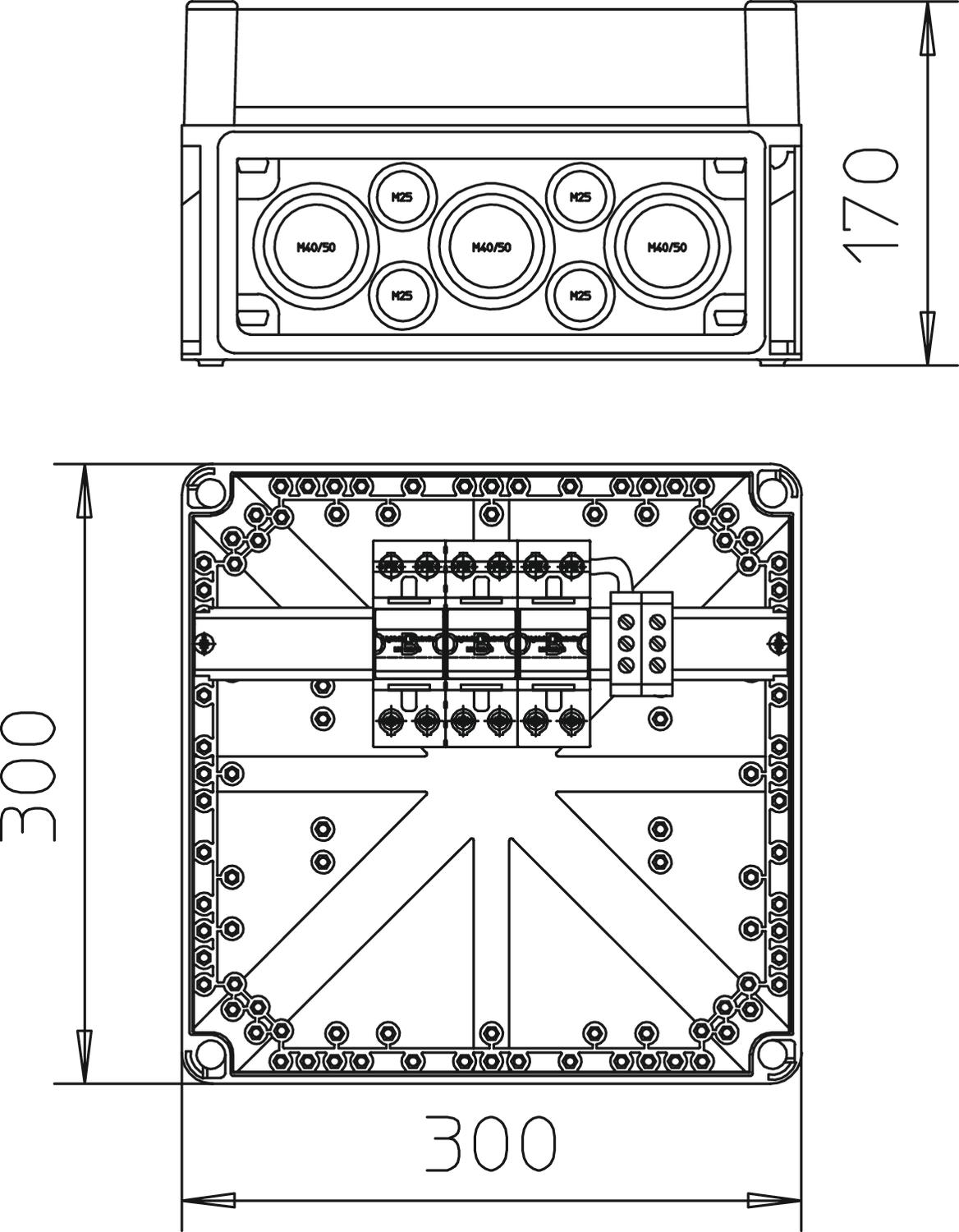

• Молниезащитный разрядник MC 50-B/VDE устанавливается в изолированном корпусе IP65 с возможностью пломбировки

• Импульсный ток 100 кА (10/350 мкс), проверено BET

• Соответствует требованиям директивы VDN 2-ой редакции 2004

• Уровень защиты < 2,0 кВ

• Разрядник с закрытым корпусом, при полном отсутствии искр

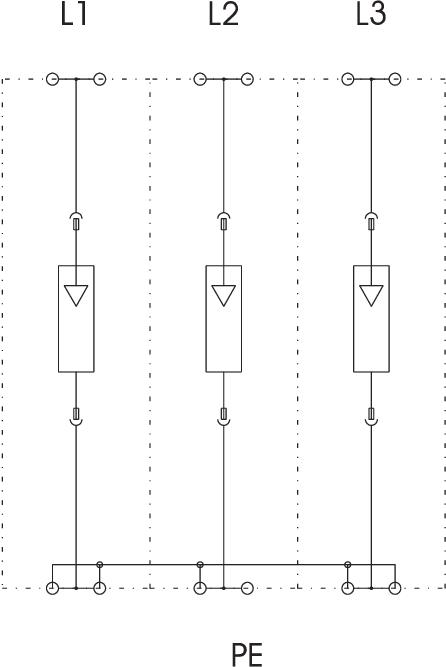

• Для установки в сетях TN-C

• Сертифицировано VDE

Область применения: Системное решение для использования в области перед счетчиком согласно директиве VDN 2-ой редакции 2004.

Технические данные

Технические характеристики

SPD согласно EN 61643-11	Тип 1
SPD согласно IEC 61643-1	класс I
Вид защиты	IP54
Вид монтажа	предварительно вмонтированный в корпус
Время срабатывания	<100 ns
Гашение сопровождающих токов (eff) [N-PE]	25 kA
Дистанционная сигнализация	нет
Импульсный ток (8/20) [всего]	150 kA
Исполнение	3
Исполнение	3-полюсный; 255 В
Класс проверки, тип 1	да
Конфигурация сети TN	да
Конфигурация сети TN-C	да
Максимальное длительное напряжение AC	255 V
Максимальный ток предохранителя	500 A
Максимальный ток предохранителя	500

Номинальное напряжение AC (50 / 60 Гц)	230 V
Номинальный импульсный ток (8/20)	50 kA
Переход от зоны молниезащиты	0→1
Поперечное сечение жесткого провода (одно-/многопроволочный) мин.	10 mm²
Продувающий	нет
Рабочая температура, макс.	85 °C
Рабочая температура, мин.	-40 °C
Размер	280V
Сечение жесткого кабеля (одно-/многожильный) макс.	50 mm²
Сигнализация на приборе	отсутствует
Стойкость к коротким замыканиям с максимальной защитой от перегрузки по току со стороны сети	25 кА
Ток грозового импульса (10/350)	50 kA
Ток грозового разряда (10/350) [всего]	150 kA
Топография сети	TN-C
Устойчивость при коротком замыкании	25 kA
