Корпус VG с УЗИП MCD 50-B/3 3 | 255 | IP54

Корпус VG с УЗИП MCD 50-B/3

Артикул, номер 5096874 | EAN 4012195362029

Артикул, номер / Типы	5096874 / MCD 50-B 3-VG

Исполнение	3

Максимальное длительное напряжение AC	255 V

Вид защиты	IP54

Описание продукта

Описание продукта

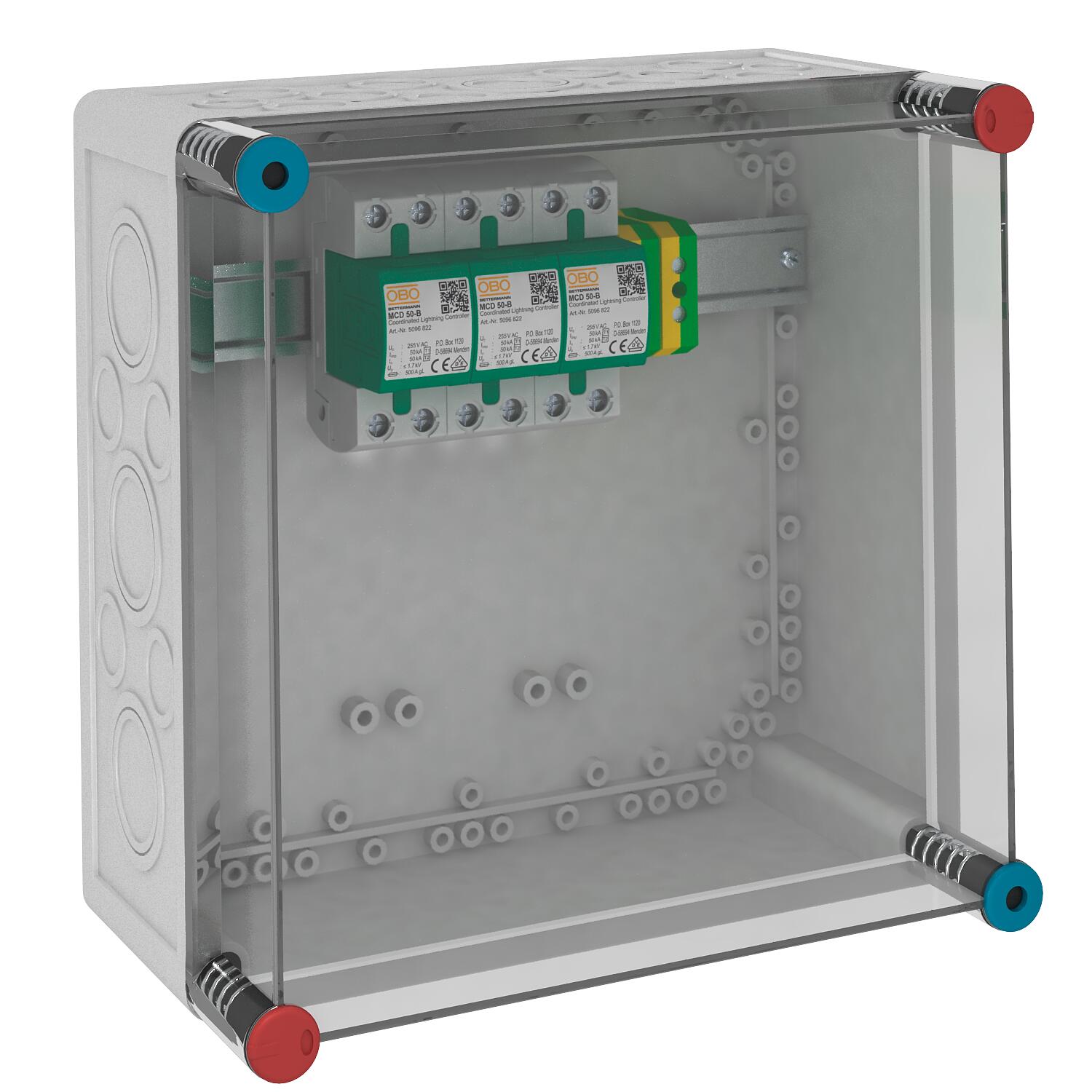

Комбинированный УЗИП, заранее установленный в корпусе IP65 для использования в сетях TN-C.

VG...: Системное решение в изолированном корпусе (IP65), молниезащитный разрядник тип 1 согласно ГОСТ IEC 61643-11.

• Устройство молниезащиты MCD 50-B установлено в изолированном корпусе IP65, корпус пломбируется
• Импульсный ток 150 кА (10/350 мкс) / 50кА (10/350 мкс) на полюс, проверено BET
• Уровень защиты < 1,7 кВ
• Закрытое исполнение исключает искрение вне корпуса
• Подходит для сетевых систем TN-C

Применение: Системное решение для использования в области перед счетчиком согласно директиве VDN.

Технические данные

Технические характеристики

SPD согласно EN 61643-11	Тип 1+2
SPD согласно IEC 61643-1	класс I + II
Вид защиты	IP54
Вид монтажа	предварительно вмонтированный в корпус
Время срабатывания	<100 ns

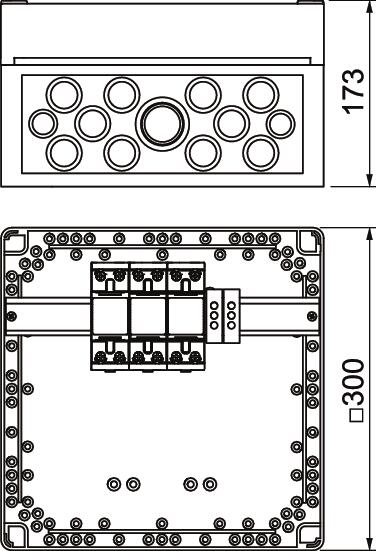

Высота	170 mm
Диапазон рабочих температур макс.	85 °C
Диапазон рабочих температур мин.	-40 °C
Дистанционная сигнализация	да
Длина	300 mm
Импульсный ток (8/20) [всего]	150 kA
Исполнение	3
Класс проверки, тип 1	да
Класс проверки, тип 2	да
Конфигурация сети TN	да
Конфигурация сети TN-C	да
Максимальное длительное напряжение AC	255 V
Максимальный ток предохранителя	500
Максимальный ток предохранителя	500 A

Номинальное напряжение AC (50 / 60 Гц)	230 V
Номинальный импульсный ток (8/20)	50 kA
Номинальный ток нагрузки (входной/выходной зажим)	125 A
Переход от зоны молниезащиты	0→2
Поперечное сечение жесткого провода (одно-/многопроволочный) мин.	10 mm²
Продувающий	нет
Рабочая температура, макс.	85 °C
Рабочая температура, мин.	-40 °C
Размер	255V
Сечение жесткого кабеля (одно-/многожильный) макс.	50 mm²
Сигнализация на приборе	отсутствует
Стойкость к коротким замыканиям с максимальной защитой от перегрузки по току со стороны сети	10 kA
Ток грозового импульса (10/350)	50 kA
Ток грозового разряда (10/350) [всего]	150 kA
Топография сети	TN-C
Углеродный след CO2 (GWP) от колыбели до ворот	6,7355 кг CO2e / 1 Шт.
Уровень защиты (L-N)	≤1,7
Устойчивость при коротком замыкании	10 kA
Ширина	300 mm
