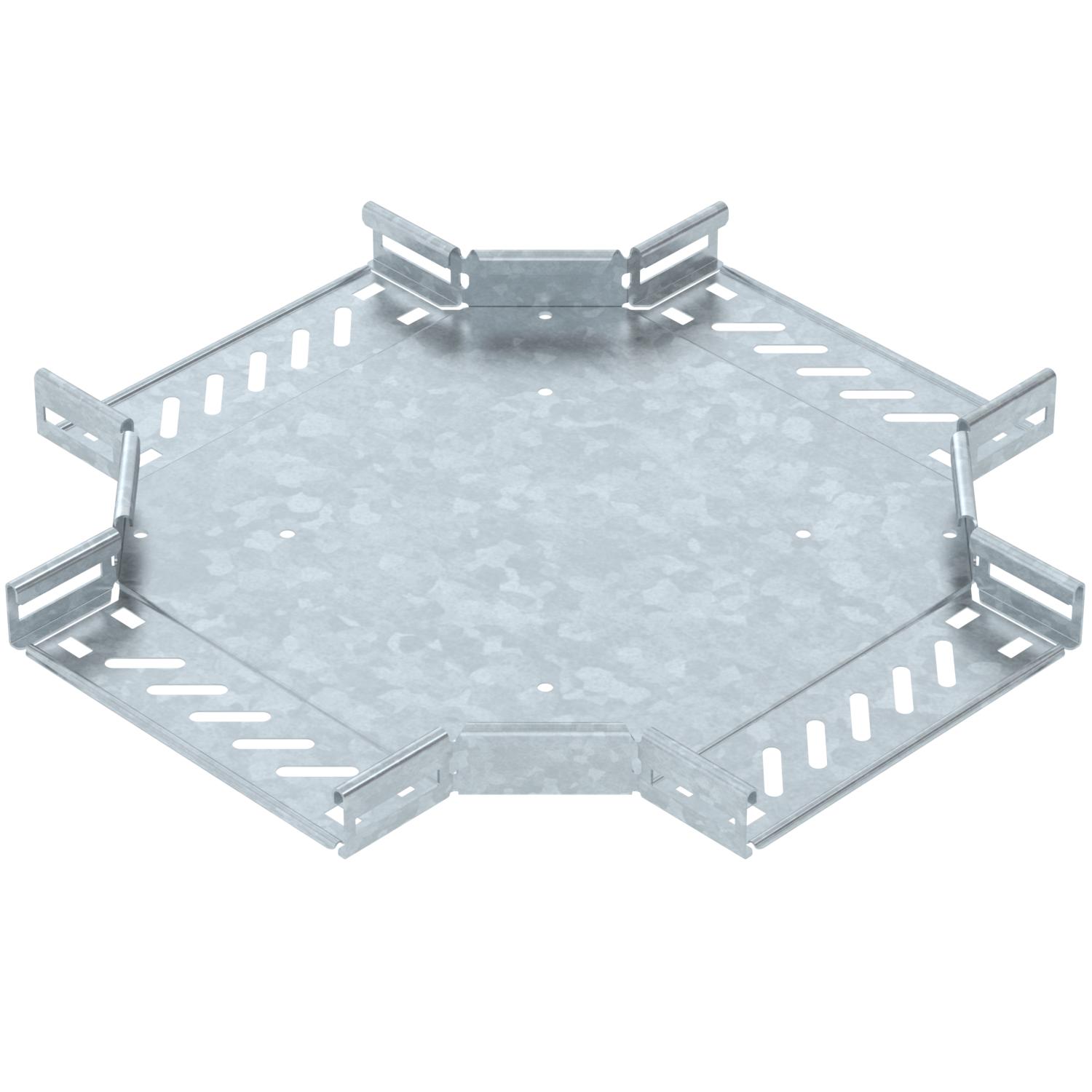

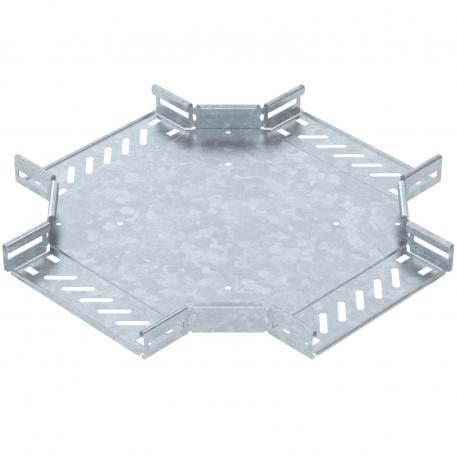

Крестообразное ответвление 35 FT
Артикул, номер 7027403 | EAN 4012197339029
- Описание продукта
-
Описание продуктаКрестообразное ответвление для создания горизонтального ответвления, фасонная деталь для защелкиваемых и привинчиваемых кабельных лотков, высота боковой стенки 35 мм. Резьбовое соединение посредством винтов с полукруглой низкой головкой FRS и комбинированных гаек M6. Можно устанавливать как внутри помещения, так и снаружи. Крепежный материал заказывается отдельно.
-
- Технические данные
-
Технические характеристики

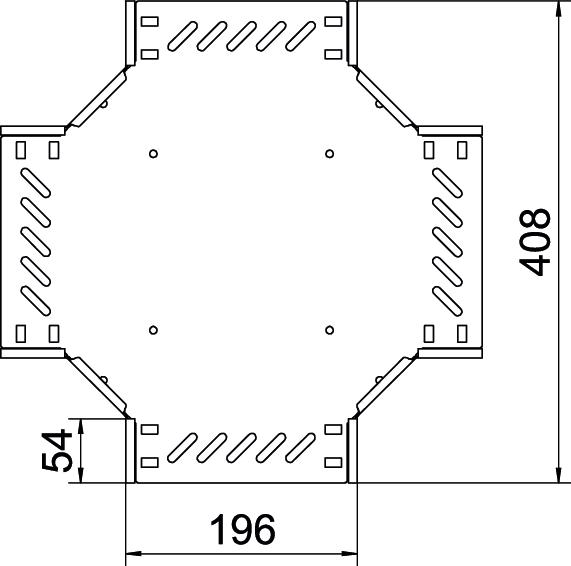

Вид соединителя кабеленесущей системы Привинчен Высота 35 mm Диапазон рабочих температур макс. 120 °C Диапазон рабочих температур мин. -20 °C Конструкция для больших расстояний нет Конструкция соединителей Встроенный соединитель Материал Сталь Нержавеющая сталь, протравленная нет Поверхность Горячее цинкование методом погружения Повышение живучести конструкции нет Размер 35x200 Размер B 200 mm Размер R 50 mm Рекомендованное количество винтов 16 St. Схема расположения отверстий NATO нет Толщина борта 1,25 mm Толщина листа 0,8 mm Толщина материала пластины дна 0,8 mm Цвет цинковый Ширина 200 mm - Все виды
-
Аксессуары
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Крышка крестообразного ответвления FS
RKD 500 FS 7027808 1 Штук Монтажные принадлежности
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Болт с полукруглой плоской головкой и комбинированной гайкой F
FRSB 6x12 F 6406122 100 Штук - Загрузки
-
Техническая спецификация RK 320 FT / 7027403 , 0.19MB , pdfРуководство KTS cable tray systems , 1.61MB , pdfДекларация соответствия ЕС RK 320 FT / 7027403 , 0.10MB , pdfREACH Декларация соответствия RK 320 FT / 7027403 , 0.12MB , pdfRoHS Декларация соответствия RK 320 FT / 7027403 , 0.13MB , pdfИнструкции по монтажу Latchable Magic cable tray systems , 12.24MB , pdfИнструкции по монтажу General information on the mounting , 0.81MB , pdf
