Монтажная пластина A2
Артикул, номер 7085133 | EAN 4012195166320
- Описание продукта
-

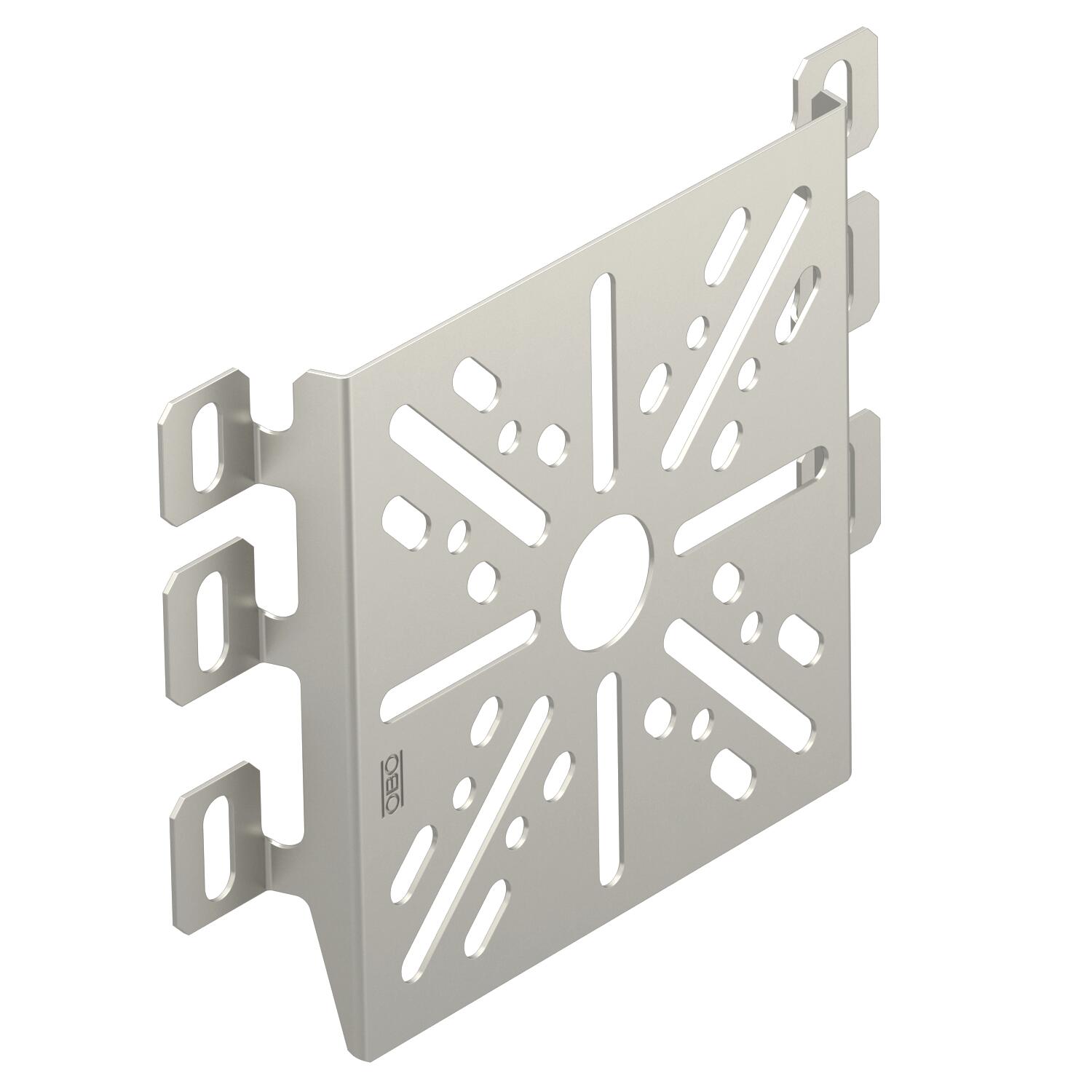

Описание продуктаМонтажная пластина для крепления деталей к борту кабельного лотка
Крепление к боковой стенке проволочного лотка производится без применения болтов путем загиба накладок. Крепление к боковой стенке листового кабельного лотка и кабельного лотка лестничного типа производится с помощью 2-х болтов с полукруглой плоской головкой. Благодаря центральному отверстию в монтажной пластине к ней легко крепится монтажная коробка В9/Т с помощью болта, входящего в комплект поставки.
Болт FRSB 6x12 необходимо заказать отдельно.
-
- Технические данные
-
Технические характеристики
Вид крепления Винтовое крепление Высота 120 mm Исполнение горизонтальный Материал Нержавеющая сталь 1.4301 (304) Нержавеющая сталь, протравленная нет Поверхность без обработки, дообработанный Размер 170x120 Толщина листа 1 mm Углеродный след CO2 (GWP) от колыбели до ворот 1,0388 кг CO2e / 1 Шт. Цвет цвета нержавеющей стали Ширина 170 mm - Все виды
- Загрузки
-
Техническая спецификация MP UNI A2 / 7085133 , 0.21MB , pdfРуководство KTS cable tray systems , 1.61MB , pdfДекларация соответствия ЕС MP UNI A2 / 7085133 , 0.11MB , pdfЗаявление о соответствии для Великобритании MP UNI A2 / 7085133 , 0.09MB , pdfREACH Декларация соответствия MP UNI A2 / 7085133 , 0.12MB , pdfRoHS Декларация соответствия MP UNI A2 / 7085133 , 0.12MB , pdfИнструкции по монтажу General information on the mounting , 0.81MB , pdf
