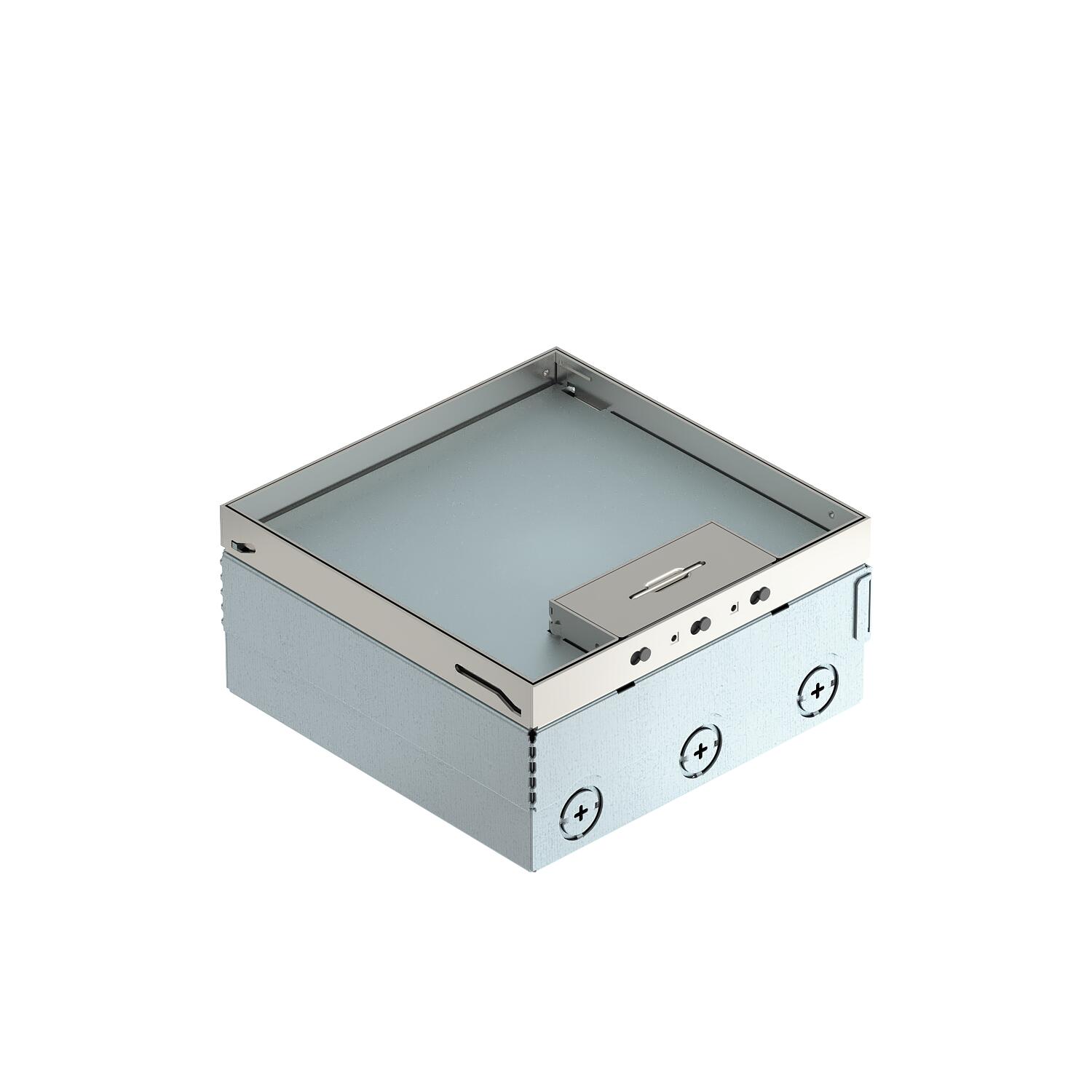

Напольный лючок UDHOME4, с универсальной монтажной коробкой UT3 45 3, тройной розеткой NF, из нержавеющей стали
Артикул, номер 7427224 | EAN 4012195916505
- Описание продукта
-
Описание продуктаКвадратный лючок для установки в стяжке и в пустотном полу с сухим типом уборки в помещениях. Корпус с отверстиями для ввода труб (M25). Верхняя часть выравнивается по поверхности напольного покрытия с помощью 4-х регулируемых опор. Откидная крышка с выемкой толщиной 15 мм для фрагмента напольного покрытия. Минимальная монтажная глубина составляет 95 мм, диапазон регулирования по высоте + 30 мм.
В комплект поставки входят две универсальные монтажные коробки UT3 45 3 и одна тройная розетка NF. Могут быть установлены до 3 дополнительных изделий серии M45.
-
- Технические данные
-
Технические характеристики

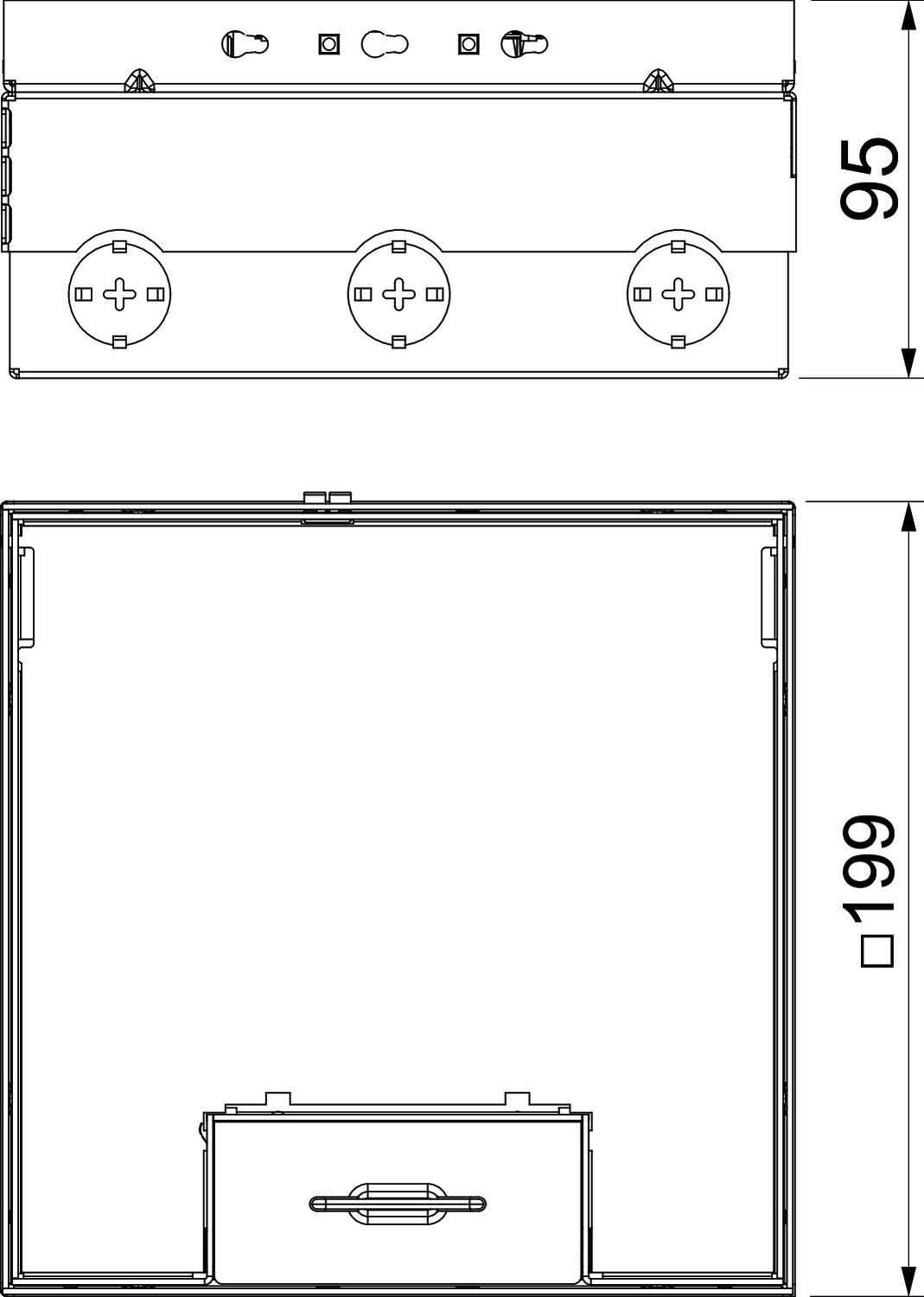

Высота пола макс. 125 mm Высота пола мин. 95 mm Диапазон регулирования макс. 125 mm Диапазон регулирования мин. 95 mm Длина 202 mm Длина, монтажный размер 202 mm Длина, наружный размер 199 mm Защитная рамка напольного покрытия нет Исполнение квадратные Количество монтажных коробок 2 Комплектация 2 UT3, тройная розетка NF Конструкция кабельного вывода Вывод кабеля Конструкция крышки Углубление для напольного покрытия Коэффициент прочности IK10 Материал Нержавеющая сталь 1.4301 (304) Механизм открывания Ручка Монтажная глубина 95 mm Подходит для канала, прокладываемого под полом нет Подходит для монтажа в двойных полах нет Подходит для монтажа в пустотных полах да Подходит для полов с влажным типом уборки нет С выемкой напольного покрытия да Степень защиты (IP) в нерабочем состоянии IP40 Степень защиты (IP) в режиме пользования IP20 Толщины напольного покрытия 15 mm Толщины стяжки макс. 110 mm Толщины стяжки мин. 95 mm Углеродный след CO2 (GWP) от колыбели до ворот 18,0129 кг CO₂e / 1 Шт. Ширина 202 mm Ширина, монтажный размер 202 mm Ширина, наружный размер 199 mm - Все виды
