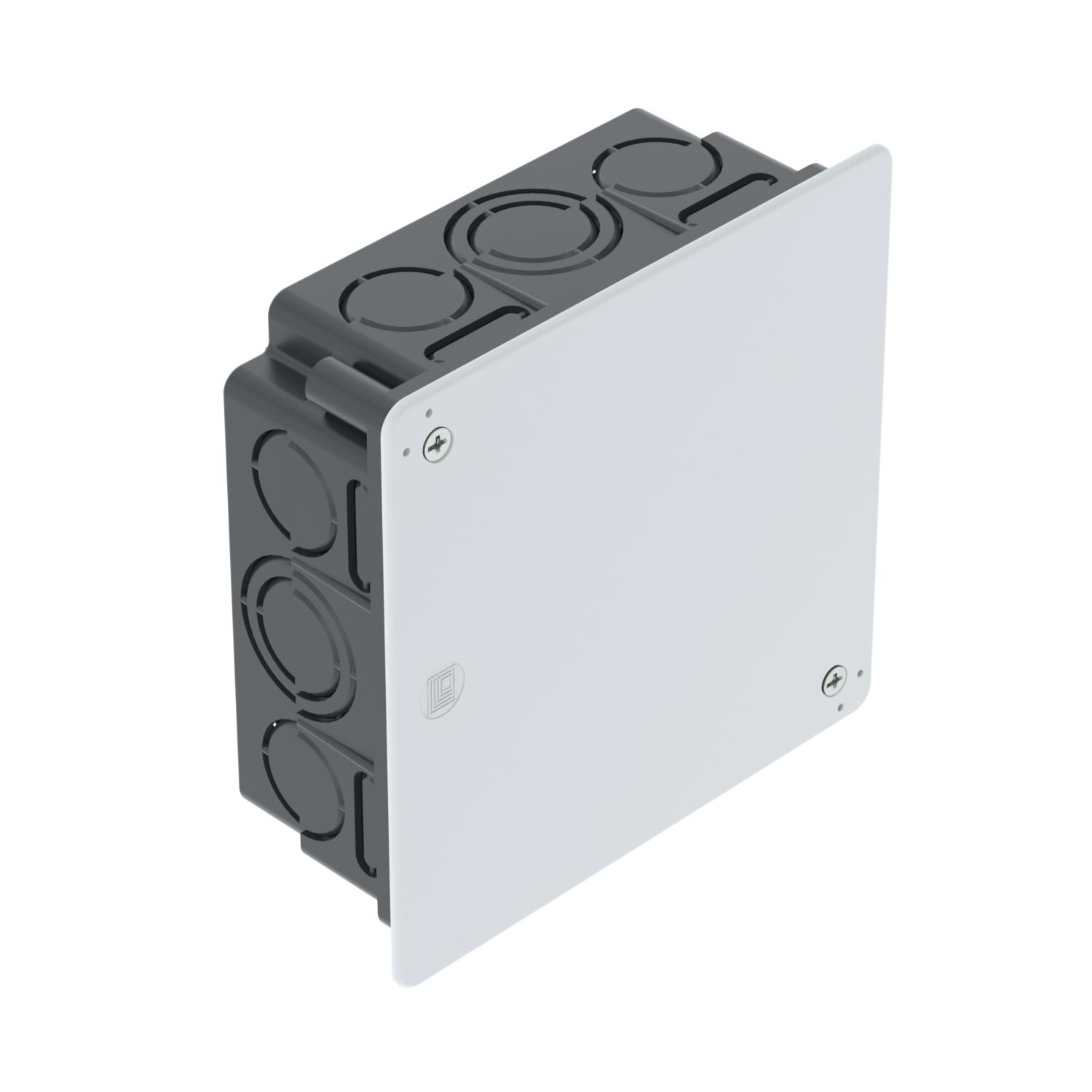

Распределительная коробка для скрытой установки 100
Артикул, номер 2003118 | EAN 4012195023715
- Описание продукта
-
Описание продуктаРаспределительная коробка для скрытой установки для зажима клемм, применение в кирпичной кладке с глубиной монтажа не менее 45 мм. С крышкой и винтами крышки (15 мм). Плоско прилегающий край крышки, шероховатая поверхность крышки.
• 4 боковых комбинированных ввода для труб Ø 28,5 и 21,5 мм
• 8 боковых вводов Ø 21,5 мм
• 8 боковых вводов для плоских проводов/плоских проводов для скрытой прокладки
• 4 комбинированных ввода для труб Ø 28,5 и 21,5 мм в дне
• 8 вводов для плоских проводов/плоских проводов для скрытой прокладки в дне
-
- Технические данные
-
Технические характеристики

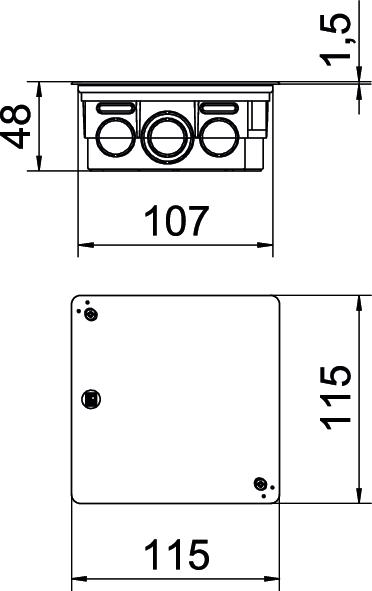

Ввод сзади нет Вид защиты IP20 Вид прохода через корпус Предварительная штамповка воздухонепроницаемая нет Высота 45 mm Высота пола мин. 47 mm Длина 100 mm Количество вводов 32 Комплектация без Крепление крышки Привинчен Крышка Непрозрачный Материал Полистирол Не содержит галогенов нет Номинальное сечение мин. 6 mm² Пломбируемая нет Повышение живучести конструкции без Размер Н 45 mm Размер 100x100x45 Размер B 114 mm Размер A 130 mm Размер L 107 mm Расчетное напряжение 400 V С винтами нет С переходником без С экранированием нет Со скобами нет Способ ввода Провода NYM, телекоммуникационные провода и гофрированные трубы Трудновоспламеняющийся согласно VDE 0471/DIN 695 части 2-1, температура при испытании 650 °C Углеродный след CO₂ (GWP) от колыбели до ворот 0,2339 кг CO₂e / 1 Шт. Ударопрочность да Форма квадратные Цвет черный Ширина 100 mm Электрические вводы 32
