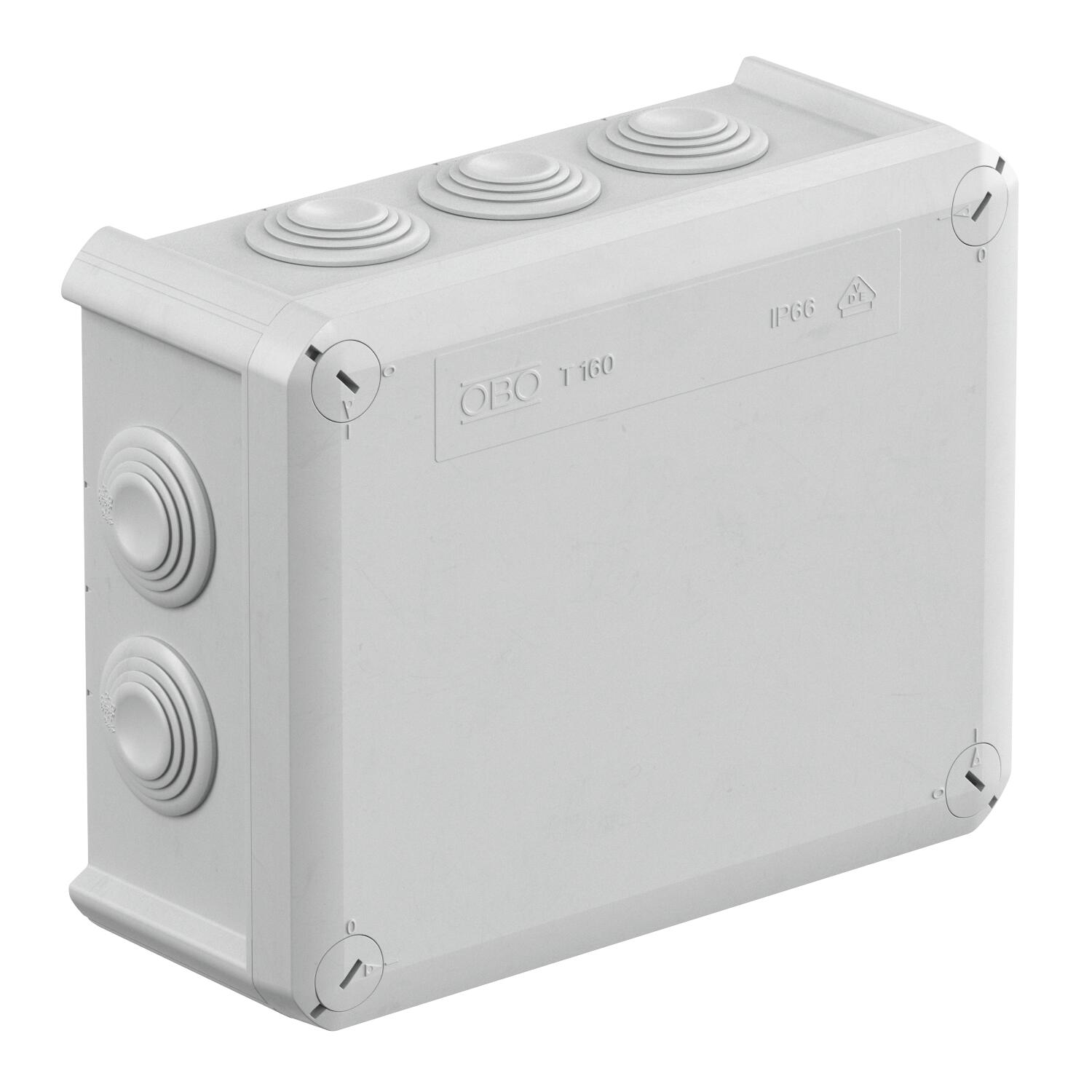

Распределительная коробка T 160, с кабельными вводами 10хМ32
Артикул, номер 2007097 | EAN 4012195470649
- Описание продукта
-
Описание продуктаКабельная распределительная коробка для соединения кабелей и проводов в помещении и в защищенных зонах вне помещения. Прямоугольная форма с вставными уплотнениями по бокам и штамповкой под отверстия на дне. Подходит для настенного и потолочного монтажа и установки на монтажных пластинах. С возможностью для внутреннего закрепления и монтажом поверх угловых колпаков. Крышка с быстроразъемным соединением может быть опломбирована. Изготовлено из устойчивых к УФ материалов, не содержащих галогены.
Кабельная распределительная коробка согласно DIN EN 60670. Огнестойкость согласно DIN EN 60695-2-11, температура испытания 650 °C. Ударопрочность IK05 согласно DIN EN 50102.
-
- Технические данные
-
Технические характеристики

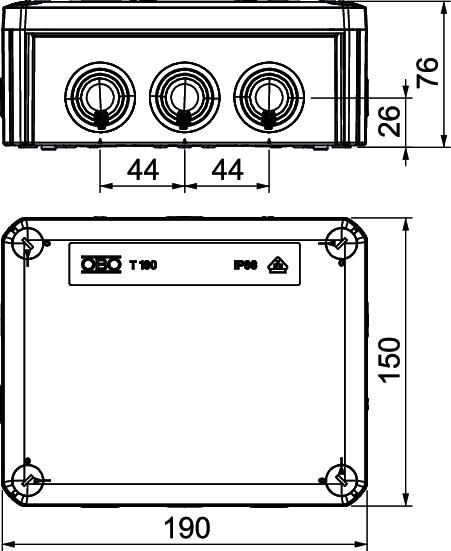

Ввод сзади да Вид защиты IP66 Вид монтажа Настенный/потолочный монтаж Вид прохода через корпус Ступенчатая мембрана, обрезная Внутренние размеры на просвет 176x135x67 mm Высота 77 mm Диапазон рабочих температур макс. 65 °C Диапазон рабочих температур мин. -25 °C Длина 190 mm Для взрывоопасной зоны без Для взрывоопасной зоны с газом без Для взрывоопасной зоны с пылью без Количество вводов 10 Комплектация без Коэффициент прочности IK05 Крепление крышки Привинчен Крышка Непрозрачный Материал Полипропилен, армированный стекловолокном Не содержит галогенов да Номинальное напряжение 500 V Номинальное сечение мин. 16 mm² Пломбируемая да Повышение живучести конструкции без Подключается в ряд да Проверенная на взрывозащищенность конструкция нет Прозрачная крышка нет Размер 190x150x77 Расчетное изоляционное напряжение (Ui) 500 V С крышкой да С экранированием нет Способ ввода Кабель Способ ввода Вставной уплотнитель Стойкий к атмосферным воздействиям нет Трудновоспламеняющийся согласно VDE 0471/DIN 695 части 2-1, температура при испытании 650 °C Углеродный след CO2 (GWP) от колыбели до ворот 1,2468 кг CO2e / 1 Шт. Усилено стекловолокном да Форма прямоугольной формы Цвет светло-серый; RAL 7035 Ширина 150 mm - Все виды
