Распределительный щиток для 5 модулей с винтовыми клеммами

Распределительные щитки серии SDB от ОБО Беттерманн обеспечивают надежное распределение тока в помещениях и вне зданий. Распределительные щитки для наружного монтажа соответствуют требованиям IEC 439-3, поставляются в четырех различных размерах и имеют от трех до двенадцати модулей.

Предлагаются три варианта исполнения: с винтовыми зажимами, с штепсельными зажимами и без зажимов. Распределительные щитки всех размеров и вариантов исполнения изготавливаются из двух видов материалов. Все распределительные щитки поставляются с установленной несущей DIN-рейкой 35 мм.

Распределительные щитки с клеммной колодкой поставляются в комплекте с аксессуарами, среди которых есть специальная наклейка. Наклейка с пиктограммами предусмотрена для самостоятельной маркировки модулей. Материал для дополнительной маркировки других элементов можно также найти на наклейке.

Высокая степень защиты (IP66) и прочная конструкция (коэффициент ударопрочности IK07 при -25C) обеспечивают бесперебойную работу установленных в щитке компонентов даже в сложных условиях окружающей среды.

Увеличенный интервал между несущей DIN-рейкой и задней стенкой распределительного щитка существенно упрощает проводку: кабель и провода быстро и просто проводятся за электроустановочными устройствами. Кабель можно ввести в корпус с верхней, нижней и задней стороны распределительного щитка, что обеспечивает быстрый и аккуратный монтаж и тем самым улучшает внешний вид корпуса.
Предназначен для монтажа внутри зданий и в защищенной зоне снаружи зданий;

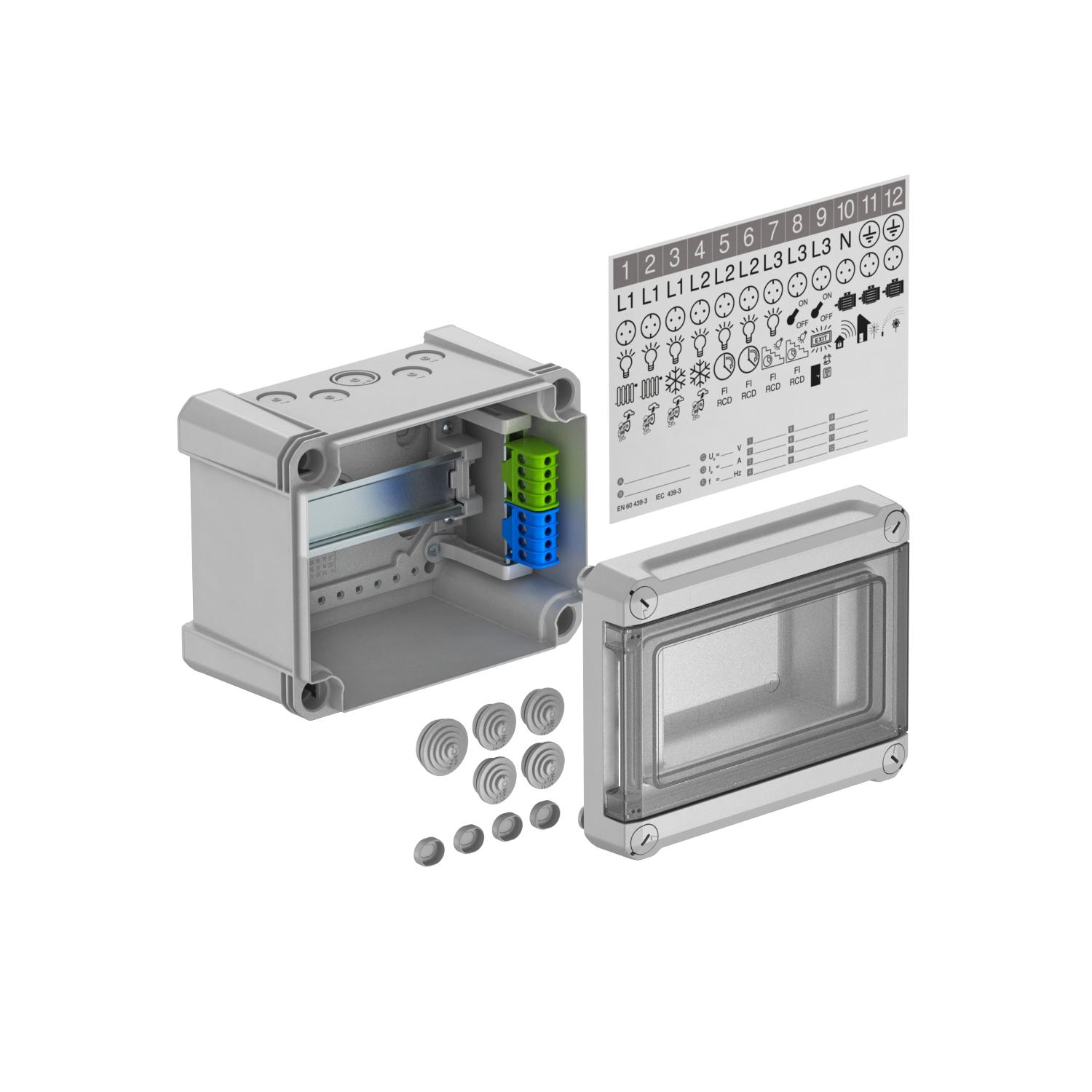

Принадлежности:
· В комплект клеммных колодок входит: по одной клемме PE/N с 4 точками винтовых зажимов по 16 мм²  каждая; профильная монтажная мини-шина, руководство по монтажу и комплект креплений
· Самоклеящаяся пиктограмма для маркировки и надписей на подключенных устройствах;
· Четыре эластичных кабельных и линейных ввода диаметром 20 мм для кабеля диаметром 0–17 мм
· Один эластичный кабельный и линейный ввод диаметром 25 мм для кабеля диаметром 0–22 мм
Номинальный ток 40 А
Мощность потерь при 40 K 19 Вт

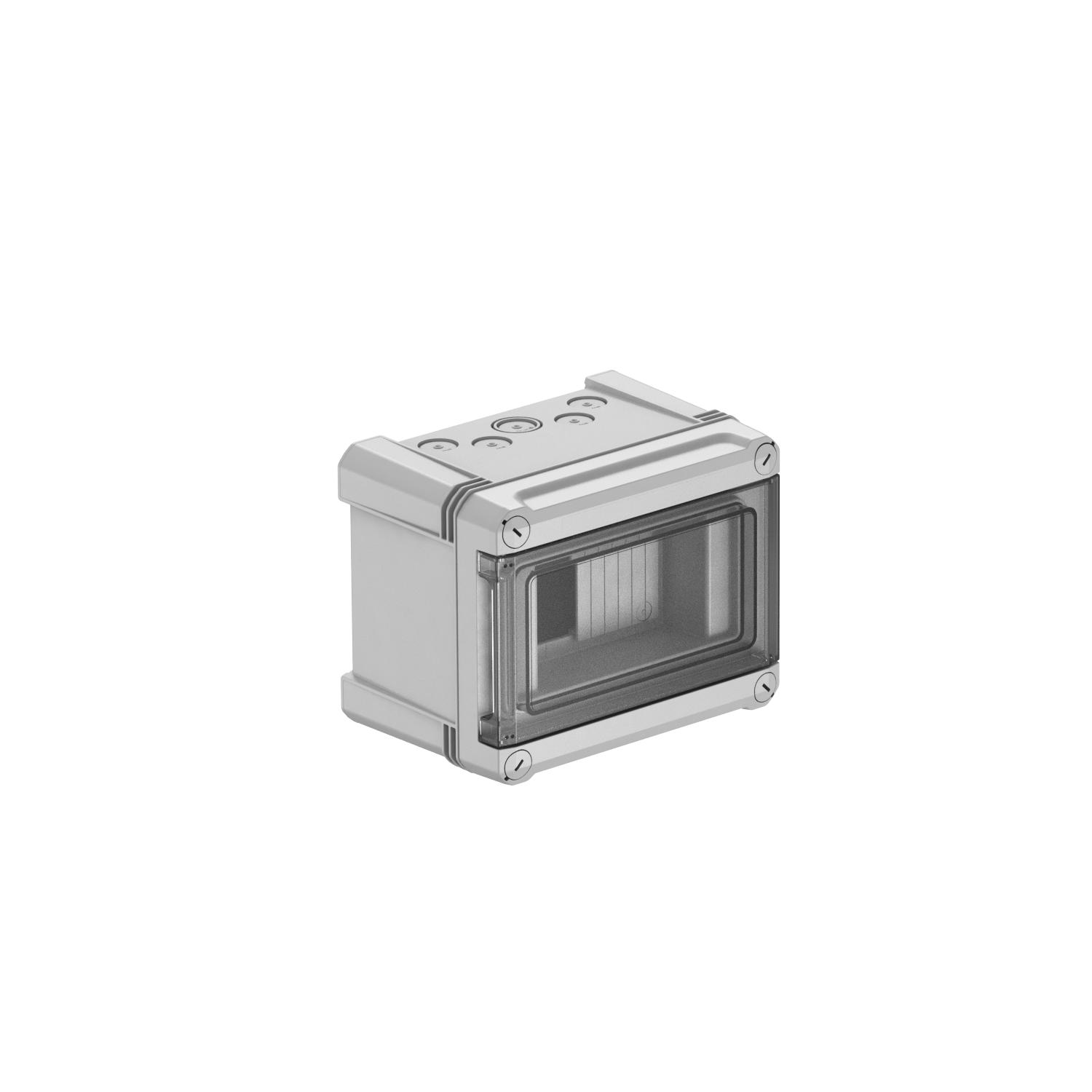

Распределительный щиток для накладного монтажа, с защитной изоляцией, максимум для 5 модулей. На верхней и нижней сторонах щитка расположены по 5 пробивных отверстий (4 с Ø20 и 1 с Ø20/25), в комплекте с установленной несущей DIN-рейкой 35 мм. Благодаря четырем винтовым заглушкам, входящим в комплект поставки, предотвращается нежелательный «занос напряжения».
