Указание: Этот товар снят с производства.
Последующий товар можно найти здесь: 7408972 / Ревизионная кассетная рамка RKN из латуни

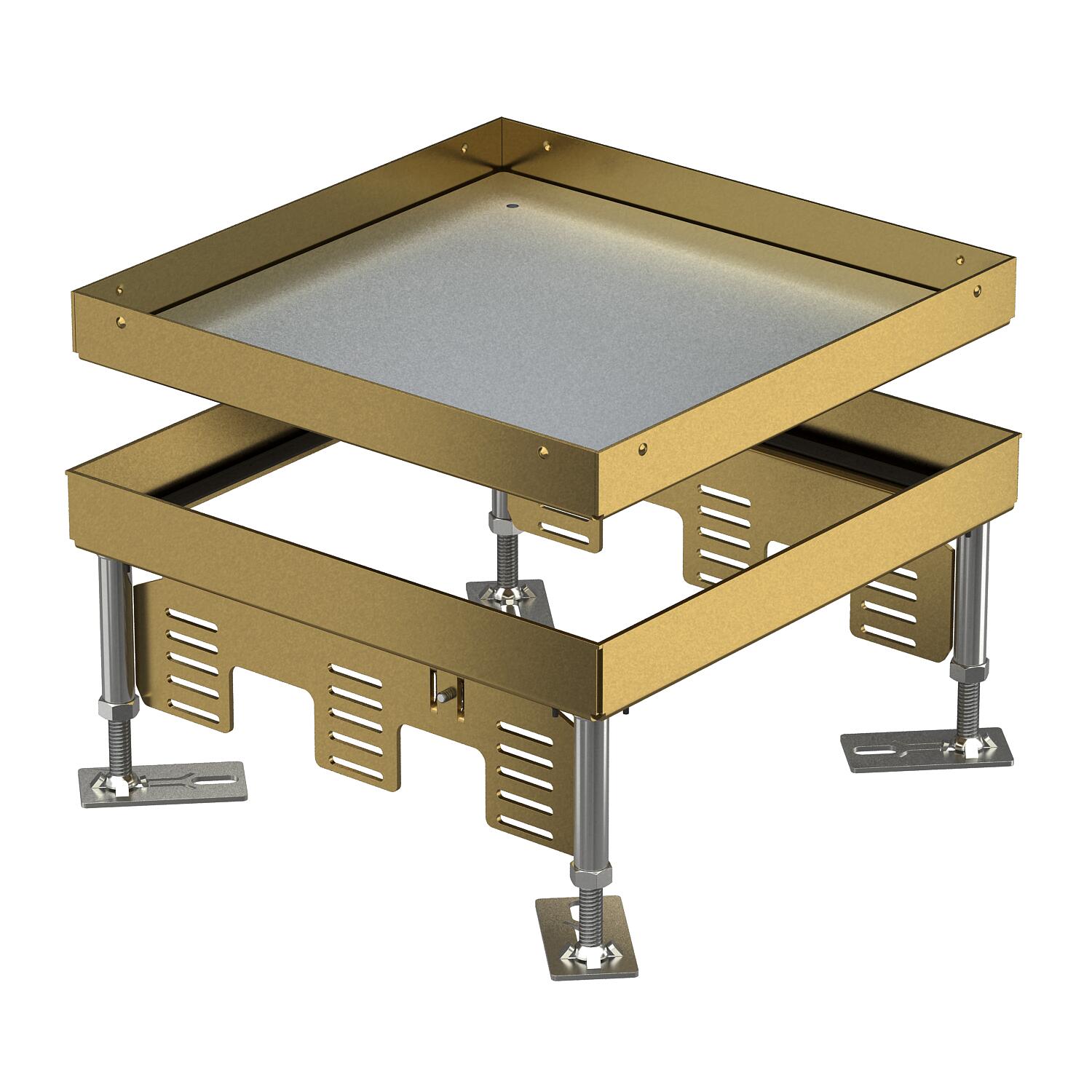

Ревизионная кассетная рамка RKN из латуни
Артикул, номер 7409022 | EAN 4012195867593
- Описание продукта
-
Описание продуктаРегулируемая по высоте кассета, глухая, для формирования ревизионного отверстия номинального размера 9 в полах с сухим или влажным типом уборки во внутренних помещениях. Подходит только для гладких напольных покрытий.
Регулируемая по высоте кассетная рамка (напольный лючок), глухая; применяется в качестве ревизионного
люка номинального размера 4 в полах с сухим или влажным типом уборки. Подходит толь-
ко для гладких напольных покрытий. Могут быть установлены 3 накладки APMT5. В кассетную рамку можно установить до 12 электроустановочных изделий размером 45х45 мм (12 модулей серии Modul 45) с помощью 3 коробок UT4 (артикул 7408727).
-
- Технические данные
-
Технические характеристики

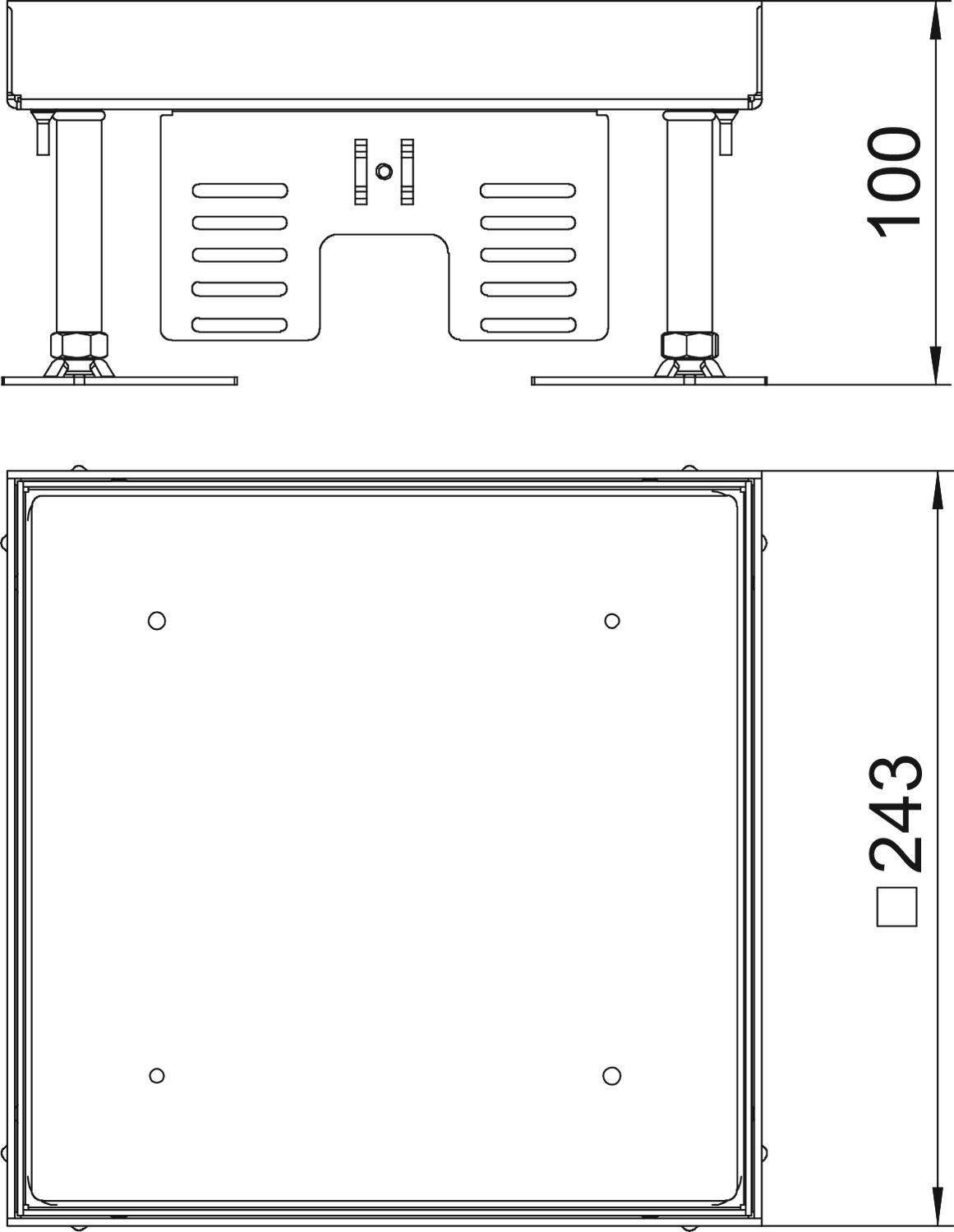

Zulassungen VDE Вертикальная нагрузка, большая поверхность до 10.000 Н Вертикальная нагрузка, небольшая поверхность до 3.000 Н Высота пола макс. 150 mm Высота пола мин. 100 mm Диапазон регулирования макс. 150 mm Диапазон регулирования мин. 100 mm Длина 243 mm Длина, монтажный размер 244 mm Исполнение квадратные Количество монтажных коробок 3 Конструкция для тяжелых нагрузок нет Конструкция кабельного вывода Без кабельного вывода Коэффициент прочности IK10 Материал латунный Монтажная глубина 100 mm Монтажные рамки для установки монтажных коробок нет Номинальный размер лючка 350 mm Номинальный размер монтажных элементов 9 Отсоединяемая крышка нет Подходит для монтажа в двойных полах да Подходит для монтажа в пустотных полах да Размер 243x243mm Размер h 100 mm Степень защиты (IP) в нерабочем состоянии IP40 Степень защиты (IP) в режиме пользования IP00 Тип монтажной системы UT4 Толщины напольного покрытия 20 mm Уборка пола влажный Ширина 243 mm Ширина, монтажный размер 244 mm - Все виды
-
Все виды
- Загрузки
-
Техническая спецификация RKN2 9 MS 20 / 7409022 , 0.28MB , pdfПаспорт безопасности RKN2 9 MS 20 / 7409022 , 0.05MB , pdfРазрешение на использование знаков VDE symbol approval, RK RKN , 0.18MB , pdfТекст для тендера для этого продукта не доступен.
