Ревизионная кассетная рамка RKNUZD3 из нержавеющей стали
Артикул, номер 7409621 | EAN 4012197438616
- Описание продукта
-
Описание продуктаРегулируемые по высоте отсоединяемые кассетные рамки квадратной формы предусмотрены для монтажа электроустановочных изделий вровень с полом в монтажных основаниях UGD-3. В зависимости от исполнения они могут устанавливаться в полах с сухим или влажным уборки. Кассетная рамка опирается на крепежные уголки, закрепленные в верхней части монтажного основания. С их помощью кассетную рамку можно выровнять по поверхности напольного покрытия. Кроме того, благодаря крепежным уголкам кассетная рамка может отсоединяться от несущего перекрытия. Для монтажного основания необходима крышка с соответствующим монтажным отверстием. Кассетные рамки изготовлены из нержавеющей стали или латуни. Во всех кассетных рамках установлена стальная пластина толщиной 4 мм, рассчитанная на интенсивные нагрузки. В ассортименте представлены кассетные рамки, подходящие для напольных покрытий толщиной 20 и 25 мм.

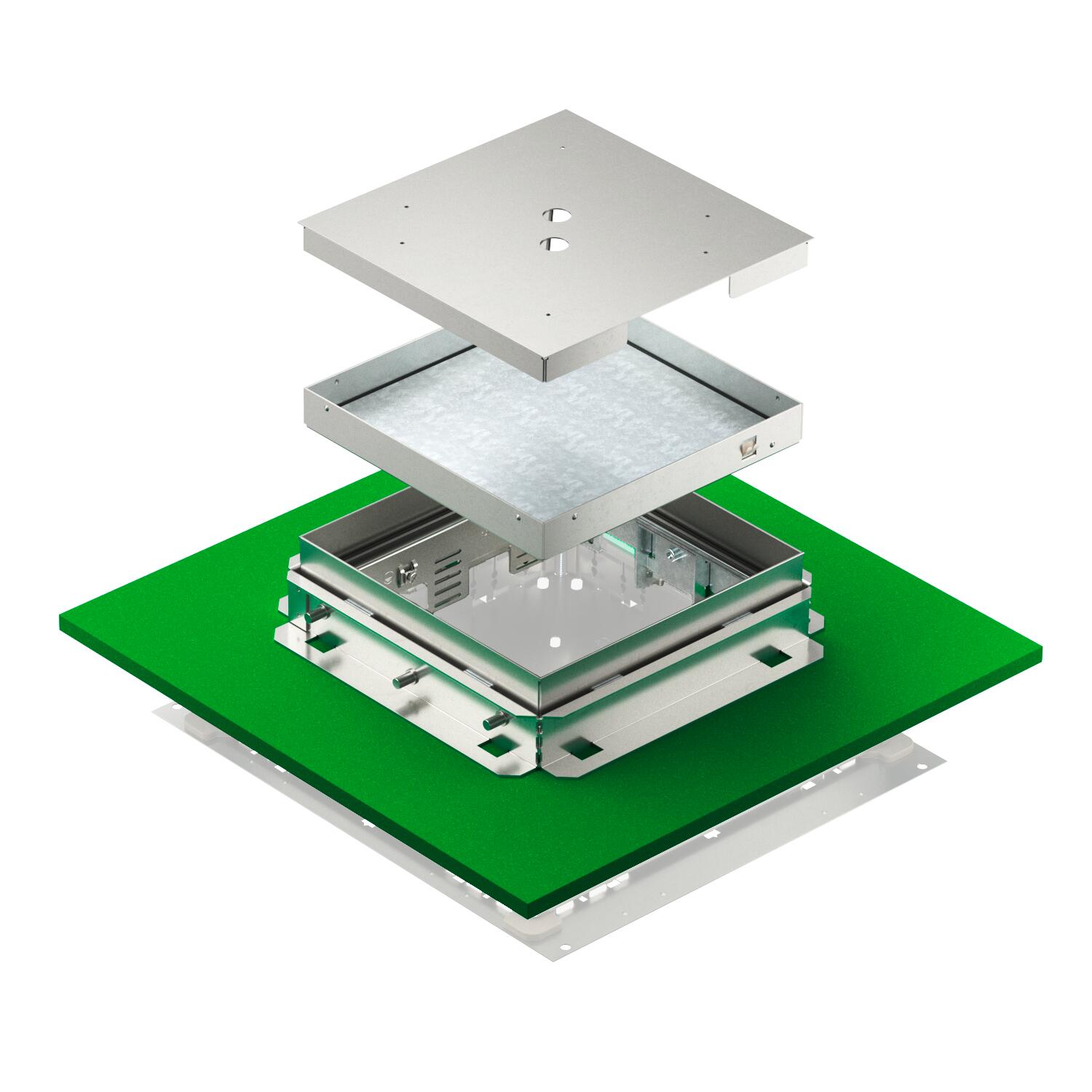

Height-adjustable cassette with blanking cover. The scope of delivery contains an aluminium screed protection cover (grindable), a suitable mounting lid to fix the cassette lined body and an ISO apron for decoupling from the underfloor connection socket.
-
- Технические данные
-
Технические характеристики
Zulassungen VDE Вертикальная нагрузка, большая поверхность до 5.000 Н Вертикальная нагрузка, небольшая поверхность до 3.000 Н Высота пола мин. 136 mm Диапазон регулирования макс. 110 mm Диапазон регулирования мин. 69 mm Исполнение квадратные Конструкция для тяжелых нагрузок нет Конструкция кабельного вывода Без кабельного вывода Коэффициент прочности IK10 Материал Нержавеющая сталь 1.4301 (304) Монтажная глубина 136 mm Монтажные рамки для установки монтажных коробок нет Номинальный размер монтажных элементов 9 Нормы EN 50085-2-2 Отсоединяемая крышка да Подходит для монтажа в двойных полах нет Подходит для монтажа в пустотных полах нет Размер 243x243x118 Степень защиты (IP) в нерабочем состоянии IP55 Степень защиты (IP) в режиме пользования IP00 Тип монтажной системы UT4 Толщины напольного покрытия 25 mm Толщины стяжки макс. 110 mm Толщины стяжки мин. 69 mm Уборка пола влажный Размеры

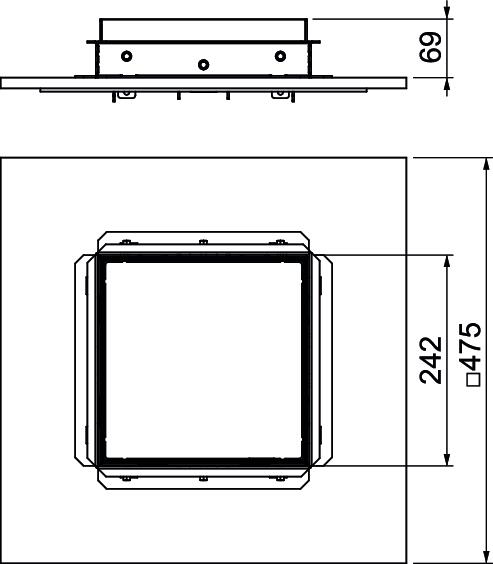

Высота 81 mm Длина 243 mm Размер h 81 mm Ширина 243 mm Углеродный след CO2 (Product Carbon Footprint)
CO₂ Footprint (GWP) 49,4163 kg CO₂e Declared Unit (LCA) Шт. Declared Unit Quantity (LCA) 1 Дата определения значения CO2 2025-05-27T00:00:00.000+0200 Углеродный след CO2 (GWP) от колыбели до ворот 49,4163 кг CO2e / 1 Шт. - Все виды
-
Все виды
- Загрузки
-
Разрешение на использование знаков VDE symbol approval electrical installation trunking, underfloor, flushfloor or on-floor , 0.35MB , pdfИнструкции по монтажу Кассеты для бесшовных полов , 1.87MB , pdfИнструкции по монтажу Terrazzo cassette (Rectangular) , 3.01MB , pdf
