Резервуар прибора GES9-3 с рукояткой 5 | | Ручка | серый RAL 7011

Резервуар прибора GES9-3 с рукояткой

Артикул, номер 7405097 | EAN 4012196490608

Артикул, номер / Типы	7405097 / GES9-3 UME 7011

Толщины напольного покрытия	5 mm

Механизм открывания	Ручка

Цвет	серый RAL 7011

Описание продукта

Описание продукта

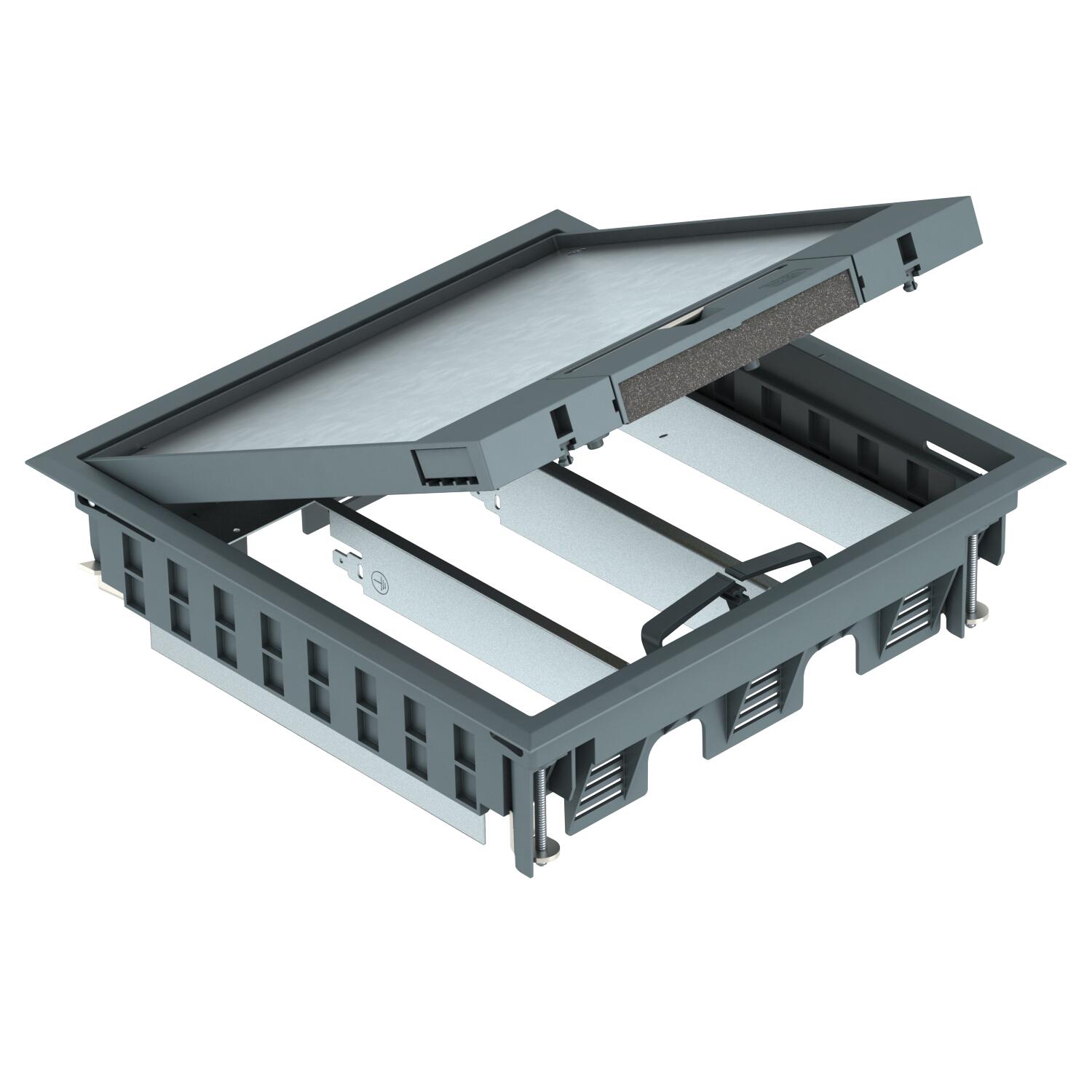

Прямоугольные лючки GES, устанавливаемые вровень с полом, предусмотрены для монтажа в помещениях с сухим типом уборки. Они устанавливаются в крышки монтажных оснований и кабельных каналов, а также в двойных полах. Минимальная монтажная глубина составляет 70 или 75 мм. Лючки состоят из защитной рамки для напольного покрытия, рамки для установки монтажной коробки с растровой просечкой для ее постепенного заглубления с шагом в 5 мм (с возможностью заглубления максимум на 20 мм), и откидной крышки, закрепленной на защитной рамке. Крышка сама закрывается и защелкивается. В откидной крышке установлена прочная пластина из горячеоцинкованной стали толщиной 4 мм, поворотный кабельный вывод с уплотнителем из пеноматериала и убирающейся внутрь ручкой. В углубление 5 или 10 мм в откидной крышке можно вложить напольное покрытие. Ввиду ограниченного пространства для установки розеток рекомендуется использовать угловые штекеры для подключения электроприборов. Высота штекера (без контактных штырей) может составлять от 27 до 47 мм. При высоте штекера 47 мм толщина стяжки должна составлять не менее 80 мм.

Технические данные

Технические характеристики

Возможность монтажа уплотнения	нет
Высота	70 mm
Диапазон зажима D макс.	76 mm
Диапазон зажима D мин.	8 mm
Длина, монтажный размер	244 mm
Длина, наружный размер	264 mm
Исполнение	квадратные
Исполнение с рамкой	Защитная рамка для напольного покрытия
Количество встраиваемых устройств	6
Количество монтажных коробок	3
Конструкция кабельного вывода	Вывод кабеля
Коэффициент прочности	IK08
Материал	Полиамид
Механизм открывания	Ручка
Подходит для закрытого подпольного канала, прокладываемого вровень со стяжкой	нет

Подходит для монтажа в двойных полах	да
Подходит для монтажа в пустотных полах	да
Подходит для подпольного канала, перекрытого слоем стяжки	да
Подходит для полов с влажным типом уборки	нет

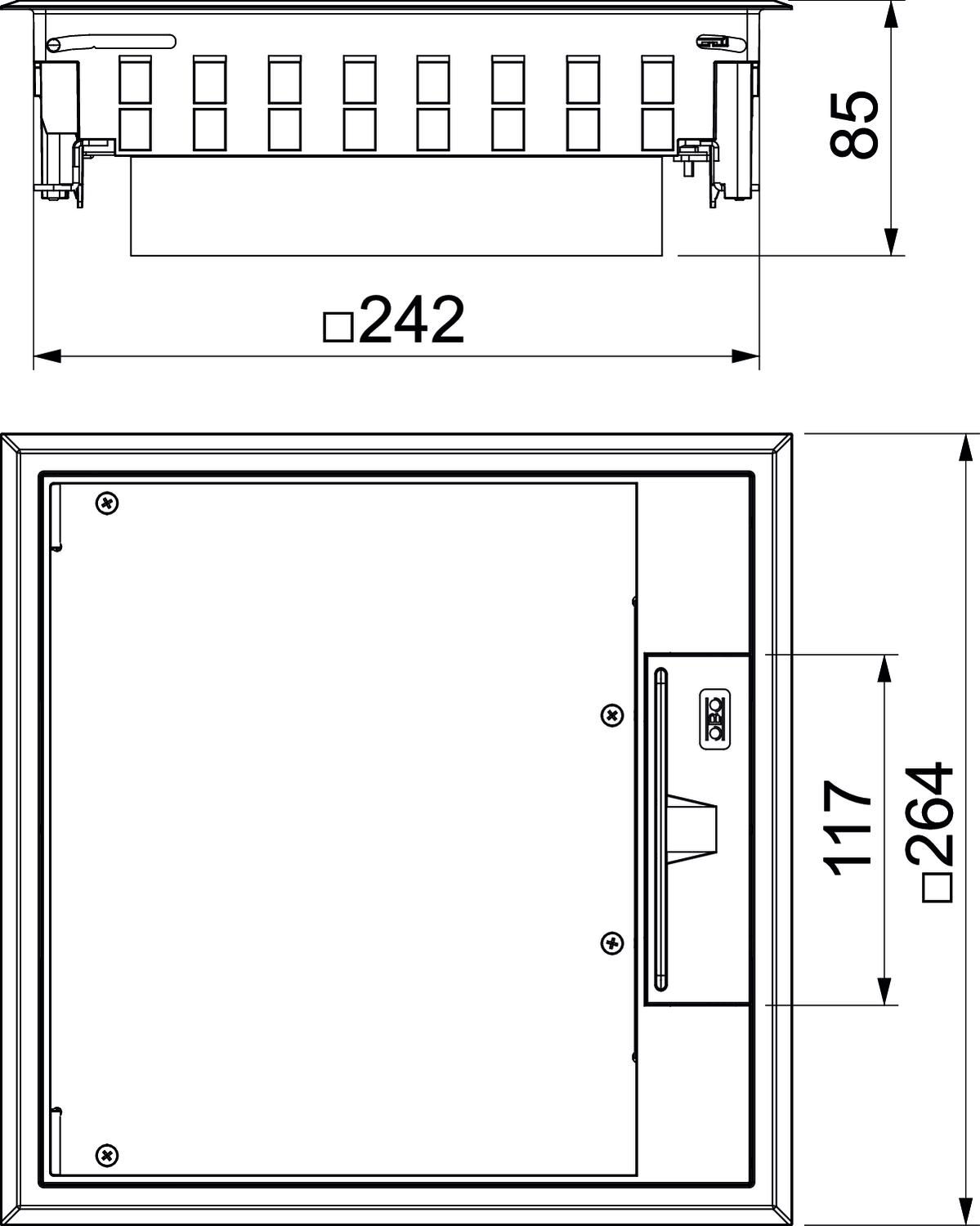

Размер	264x264x70
Степень защиты (IP) в нерабочем состоянии	IP40
Степень защиты (IP) в режиме пользования	IP20
Толщина напольного покрытия, макс.	10 mm
Толщины напольного покрытия	5 mm
Уборка пола	сухой
Углеродный след CO2 (GWP) от колыбели до ворот	7,6241 кг CO2e / 1 Шт.
Цвет	серый RAL 7011
Ширина, монтажный размер	244 mm
Ширина, наружный размер	264 mm
