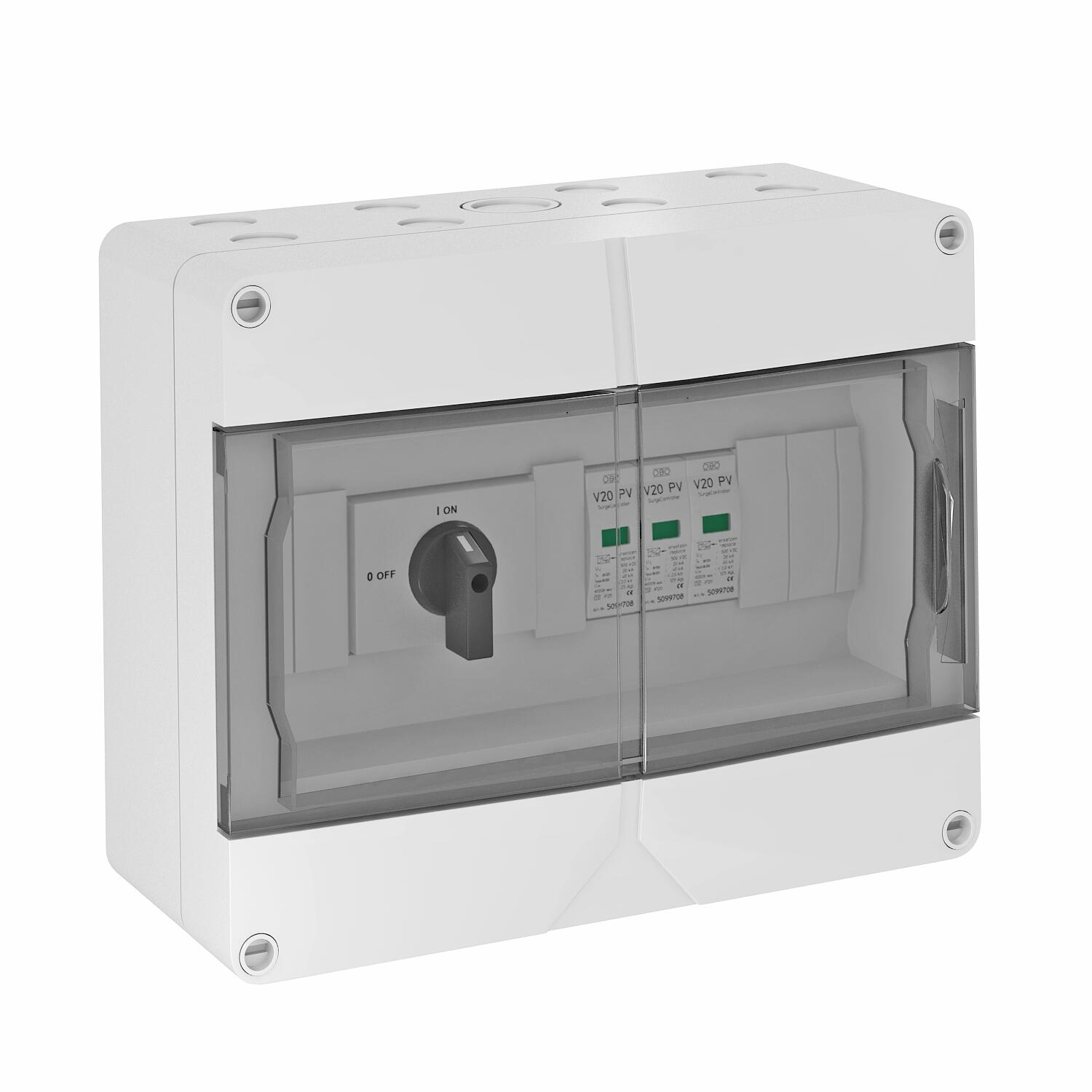

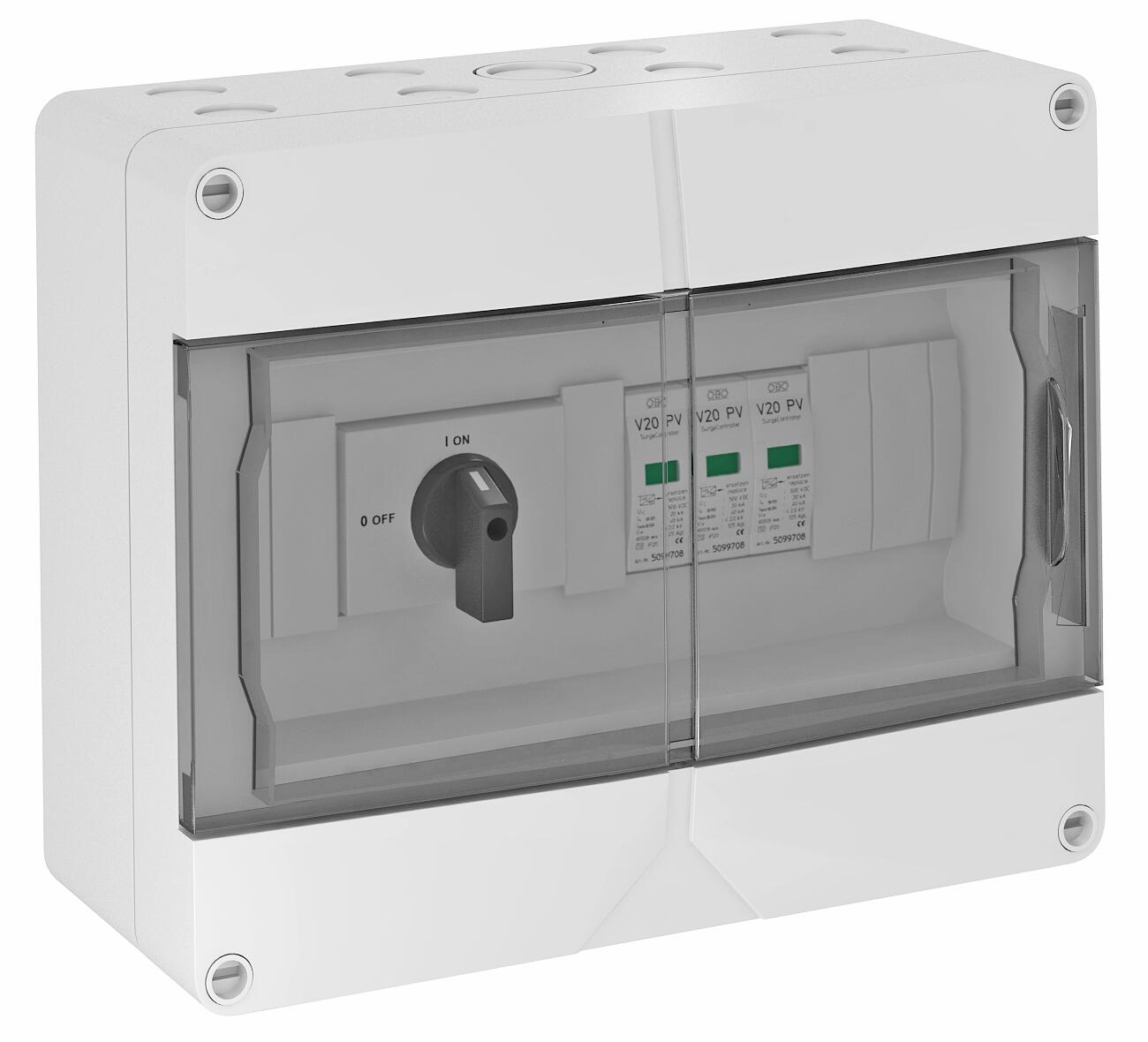

Системное решение, тип 2, до 1000 В постоянного тока для защиты фотогальванических установок, с кулачковым переключателем (32A) IP65

Системное решение, тип 2, до 1000 В постоянного тока для защиты фотогальванических установок, с кулачковым переключателем (32A)

Артикул, номер 5088660 | EAN 4012195981183

Артикул, номер / Типы	5088660 / VG-C DC-TS1000

Вид защиты	IP65

Описание продукта

Описание продукта

Системное решение с размыкателем для фотогальванического преобразователя с 1 МРР-трекером

• варисторный разрядник, вставной, с устройством разъединения в Y- образной (устойчивой к ошибкам) схеме подключения согласно VDE 0100-712 (50539-12)

• Низкий уровень защиты постоянного тока: < 4,0 кВ(Uoc max = 1000В постоянного тока с V20-C/0-500PV)

• Разъединитель (1000В; 32A) для безопасного отключения отводного провода постоянного тока

• Для защиты устройства в корпусе предустановлена 1 клемма до 6мм², вход на клемму до 30 А DC

•предварительно собран в корпусе из поликарбоната (IP65), устойчивом к ультрафиолетовому излучению, для наружной установки, включая набор кабельных вводов

Для защиты постоянного тока преобразователя фотогальванических установок.

При опасности образования конденсата вследствие воздействия ветра, снега, температур или солнца необходимо принять дополнительные меры!

Технические данные

Возможности подключения

Anschlussart Generatoranschlusskasten	Пружинная клемма
SPD согласно EN 61643-11	Тип 2
SPD согласно IEC 61643-1	класс II
Блокировка строки	без
Вид защиты	IP65
Вид монтажа	предварительно вмонтированный в корпус
Время срабатывания	<25 ns

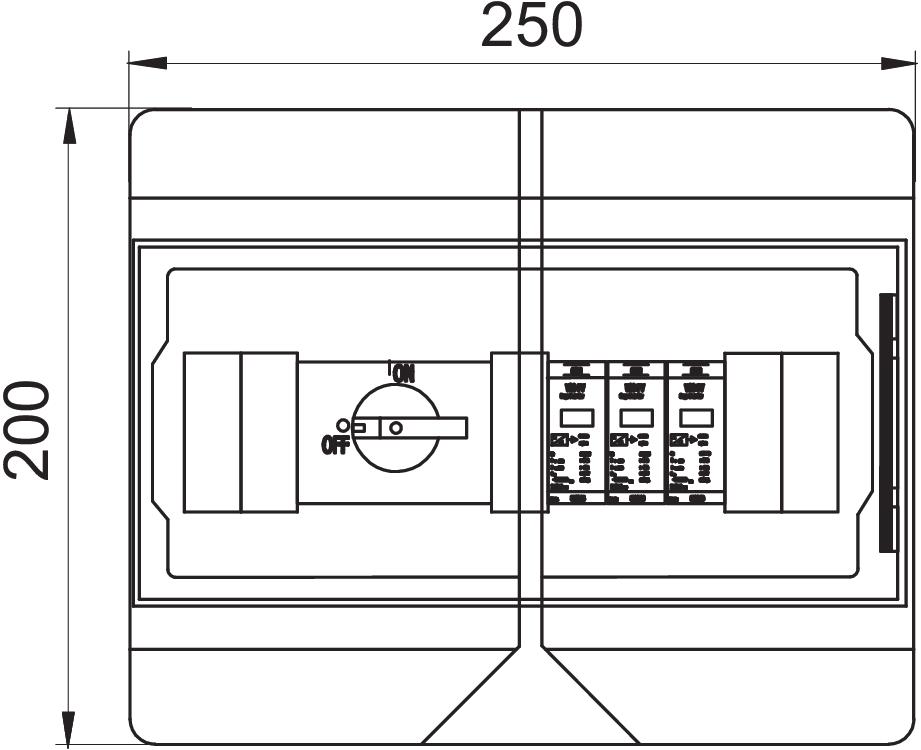

Глубина	122 mm
Диапазон рабочих температур макс.	80 °C
Диапазон рабочих температур мин.	-40 °C
Дистанционная сигнализация	нет
Исполнение	Тип 2 и выключатель Benedikt LS32-SMA-A4 DC
Количество MPPT	1
Количество входов	1
Количество входов на MPPT	1
Количество входов строк	1
Количество выходов на MPPT	1
Количество линейных вводов	16
Конфигурация сети DC	да
Конфигурация сети IT	нет
Конфигурация сети TN	нет
Конфигурация сети TN-C	нет
Конфигурация сети TN-C-S	нет

Конфигурация сети TN-S	нет
Конфигурация сети TT	нет
Конфигурация сети, иная	нет
макс. входное напряжение пост. тока	1000 V
макс. входной ток на каждую строку	30 A
макс. выходной ток	30 A
Максимальное длительное напряжение DC	1000 V
Максимальный импульсный ток (8/20)	40 kA
Номинальный импульсный ток (8/20)	20 kA
Оснащен силовым разъединителем	да
Переход от зоны молниезащиты	1→2
Поперечное сечение жесткого провода (одно-/многопроволочный) мин.	0,5 mm²
Рабочая температура, макс.	80 °C
Рабочая температура, мин.	-40 °C
Размер	1000V DC
Сечение жесткого кабеля (одно-/многожильный) макс.	6 mm²
Сигнализация на приборе	оптический
Способ ввода	Болтовое соединение
Топография сети	Постоянный ток (DC)
Углеродный след CO2 (GWP) от колыбели до ворот	2,644 кг CO2e / 1 Шт.
Функция мониторинга	нет
Цвет	светло-серый; RAL 7035
