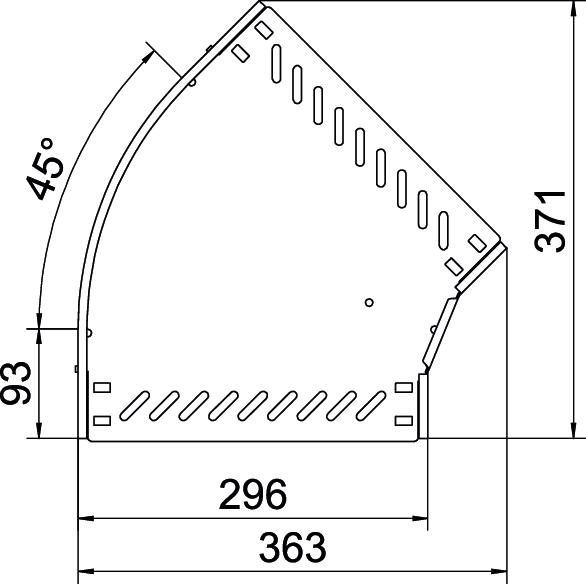

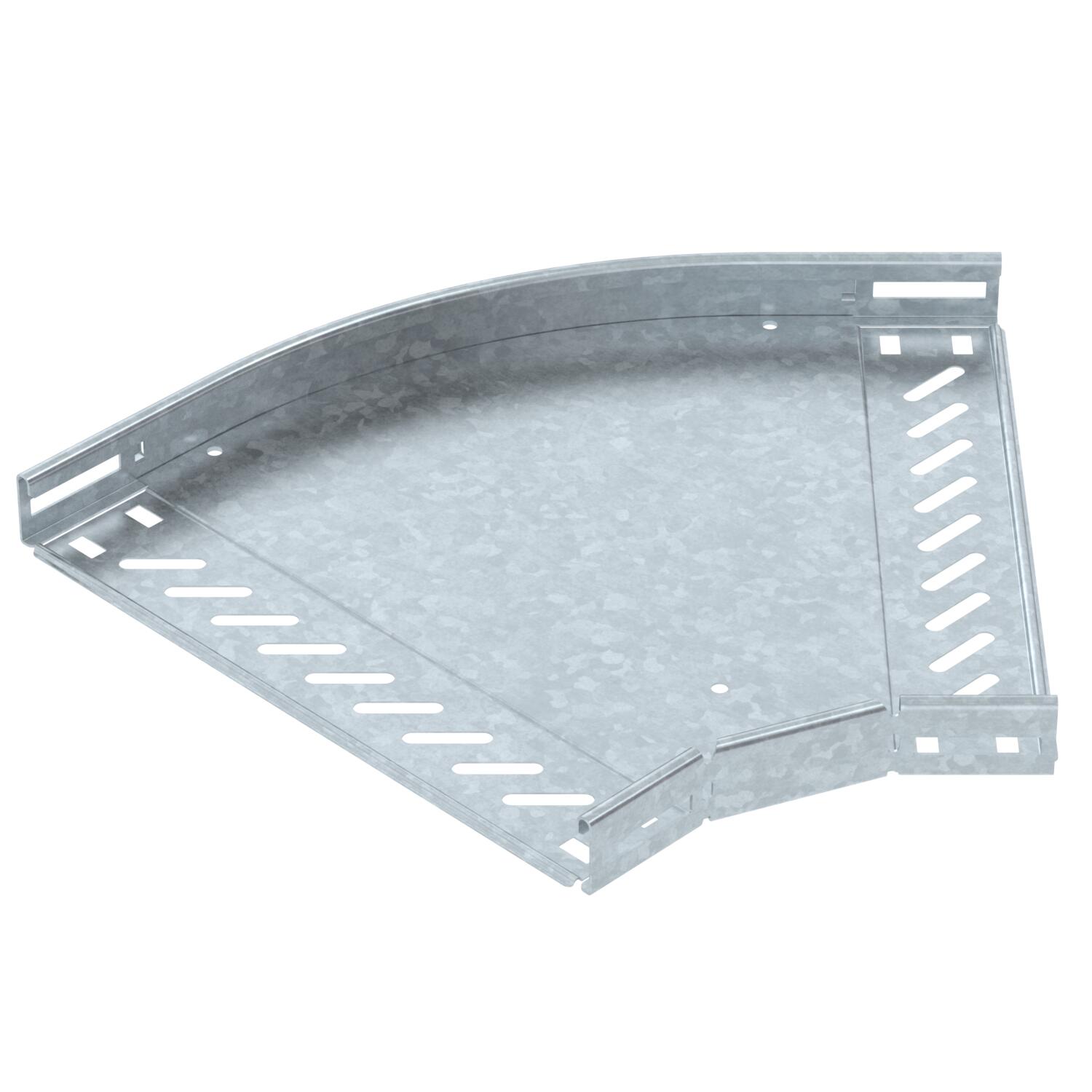

Угловая секция 45° 35 FT
Артикул, номер 6036014 | EAN 4012197345792
- Описание продукта
-
Описание продуктаУгловая секция 45° для создания горизонтального ответвления, фасонная деталь для защелкиваемых и привинчиваемых кабельных лотков, высота боковой стенки 35 мм. Резьбовое соединение посредством винтов с полукруглой низкой головкой FRS и комбинированных гаек M6. Можно устанавливать как внутри помещения, так и снаружи. Крепежный материал заказывается отдельно.
-
- Технические данные
-
Технические характеристики
Боковая перфорация да Вид соединителя кабеленесущей системы Привинчен Высота 35 mm Диапазон рабочих температур макс. 120 °C Диапазон рабочих температур мин. -20 °C Изгиб (угол) 45° Изменение направления горизонтальный Конструкция для больших расстояний нет Конструкция соединителей Встроенный соединитель Материал Сталь Модель Жесткая угловая секция Монтажное отверстие в основании да Нержавеющая сталь, протравленная нет Поверхность Горячее цинкование методом погружения Повышение живучести конструкции нет Размер 35x300 Размер B 300 mm Рекомендованное количество винтов 10 St. Схема расположения отверстий NATO нет Толщина борта 1,25 mm Толщина листа 0,8 mm Толщина материала пластины дна 0,8 mm Углеродный след CO2 (GWP) от колыбели до ворот 2,7228 кг CO2e / 1 Шт. Цвет цинковый Ширина 300 mm - Все виды
-
Все виды
-
Аксессуары
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Крышка угловой секции 45° DD
RBD 45 300 DD 6036456 1 Штук Монтажные принадлежности
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Болт с полукруглой плоской головкой и комбинированной гайкой F
FRSB 6x12 F 6406122 100 Штук - Загрузки
-
Техническая спецификация RB 45 330 FT / 6036014 , 0.20MB , pdfРуководство KTS cable tray systems , 1.61MB , pdfДекларация соответствия ЕС RB 45 330 FT / 6036014 , 0.10MB , pdfЗаявление о соответствии для Великобритании RB 45 330 FT / 6036014 , 0.09MB , pdfREACH Декларация соответствия RB 45 330 FT / 6036014 , 0.12MB , pdfRoHS Декларация соответствия RB 45 330 FT / 6036014 , 0.13MB , pdfИнструкции по монтажу Latchable Magic cable tray systems , 12.24MB , pdfИнструкции по монтажу General information on the mounting , 0.81MB , pdf
