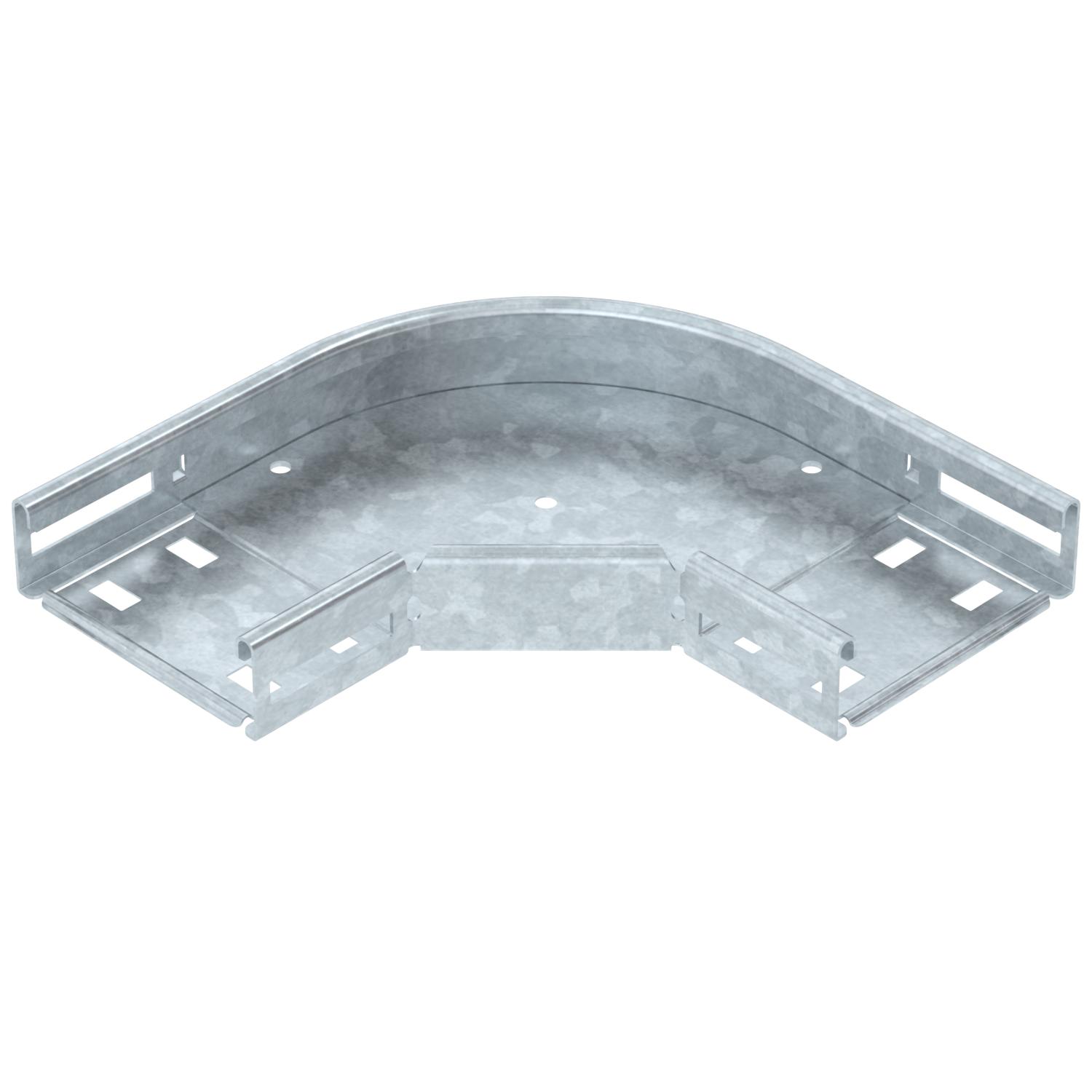

Угловая секция 90° 35 FT
Артикул, номер 6036510 | EAN 4012197344344
- Описание продукта
-
Описание продуктаУгловая секция 90° для создания горизонтального ответвления, фасонная деталь для защелкиваемых и привинчиваемых кабельных лотков, высота боковой стенки 35 мм. Резьбовое соединение посредством винтов с полукруглой низкой головкой FRS и комбинированных гаек M6. Можно устанавливать как внутри помещения, так и снаружи. Крепежный материал заказывается отдельно.
-
- Технические данные
-
Технические характеристики

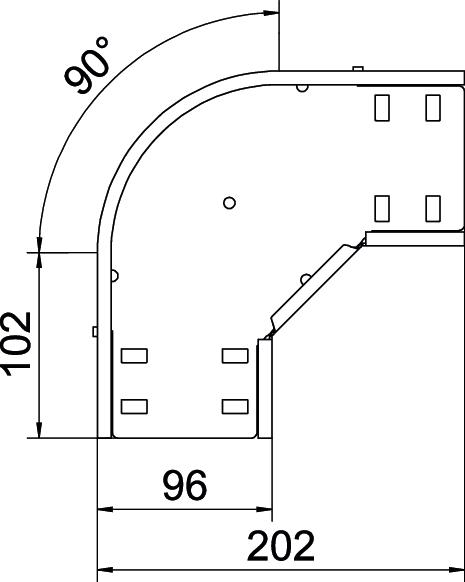

Боковая перфорация да Вид соединителя кабеленесущей системы Привинчен Высота 35 mm Диапазон рабочих температур макс. 120 °C Диапазон рабочих температур мин. -20 °C Изгиб (угол) 90° Изменение направления горизонтальный Конструкция для больших расстояний нет Конструкция соединителей Встроенный соединитель Материал Сталь Модель Жесткая угловая секция Монтажное отверстие в основании да Нержавеющая сталь, протравленная нет Поверхность Горячее цинкование методом погружения Повышение живучести конструкции нет Размер 35x100 Размер B 100 mm Рекомендованное количество винтов 6 St. С крышкой нет Схема расположения отверстий NATO нет Толщина борта 1,25 mm Толщина листа 0,8 mm Толщина материала пластины дна 0,8 mm Углеродный след CO2 (GWP) от колыбели до ворот 1,3803 кг CO2e / 1 Шт. Цвет цинковый Ширина 100 mm - Все виды
-
Все виды
-
Аксессуары
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Крышка угловой секции 90° DD
RBD 90 100 DD 6036950 1 Штук Монтажные принадлежности
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Болт с полукруглой плоской головкой и комбинированной гайкой F
FRSB 6x12 F 6406122 100 Штук - Загрузки
-
Техническая спецификация RB 90 310 FT / 6036510 , 0.23MB , pdfРуководство KTS cable tray systems , 1.61MB , pdfДекларация соответствия ЕС RB 90 310 FT / 6036510 , 0.10MB , pdfЗаявление о соответствии для Великобритании RB 90 310 FT / 6036510 , 0.09MB , pdfREACH Декларация соответствия RB 90 310 FT / 6036510 , 0.12MB , pdfRoHS Декларация соответствия RB 90 310 FT / 6036510 , 0.13MB , pdfИнструкции по монтажу Latchable Magic cable tray systems , 12.24MB , pdfИнструкции по монтажу General information on the mounting , 0.81MB , pdf
