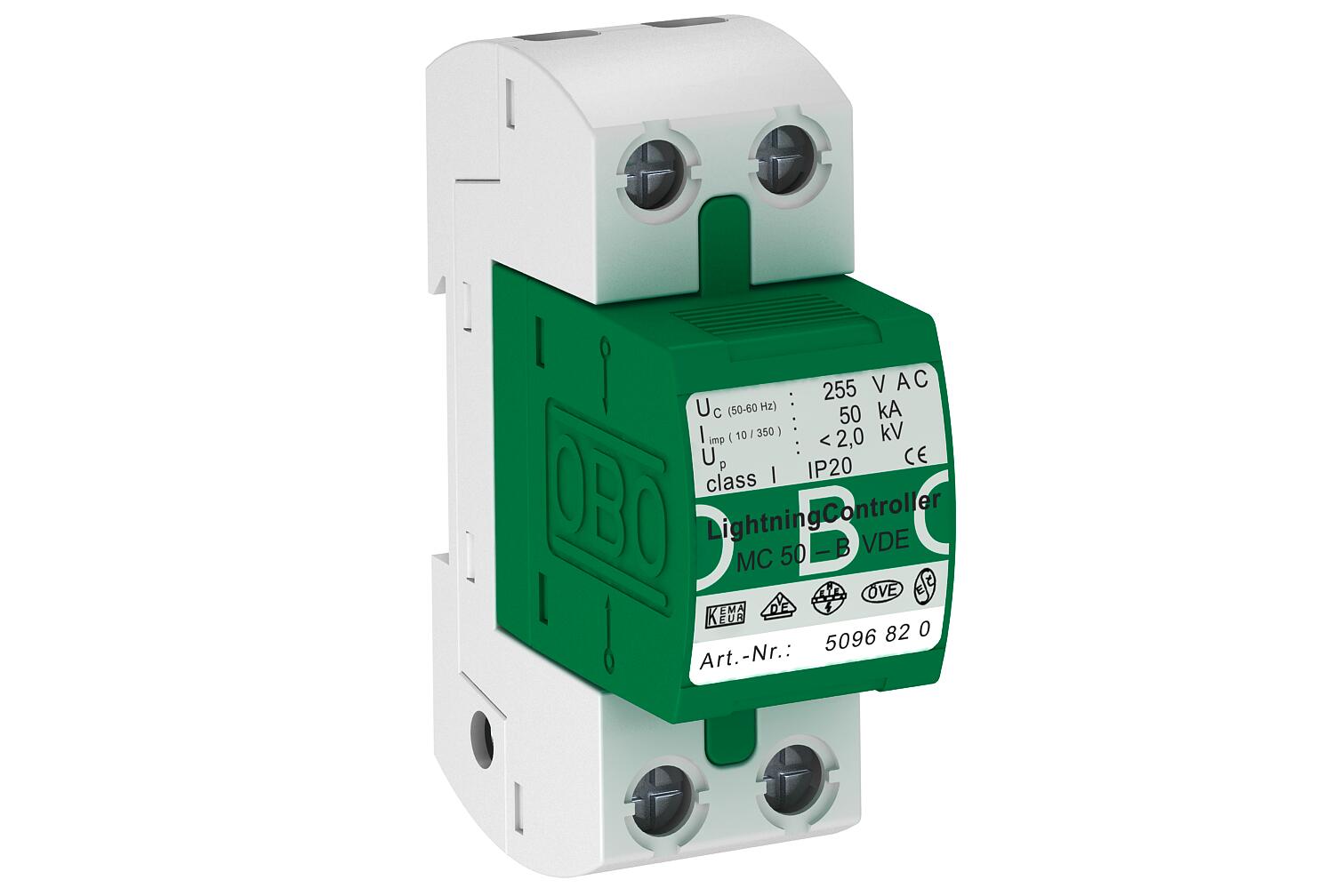

УЗИП 1-полюсный

Name: УЗИП 1-полюсный
Brand: OBO Bettermann
SKU: 5096847

Артикул, номер 5096847 | EAN 4012195966388

Описание продукта

Описание продукта

MC 50-B VDE: УЗИП типа 1 (класс B) согласно ГОСТ IEC 61643-11 для перехода из зоны 0 в зону 1(LPZ) согласно концепции зон молниезащиты по IEC 61313-1 или по
VDE 0185-305 (ГОСТ Р МЭК 62305)
• Верхняя и нижняя часть, вставная верхняя часть
• Токоотводящая способность 50 кА (10/350 мкс) на каждый полюс
• Уровень защиты < 2,0 кВ
• Гашение сопровождающих токов в сети 25 кА Iпик
• В комплект входят защитные колпачки для маркировки подключений
• Закрытое исполнение исключает искрение вне корпуса; возможна установка в стандарт-
ных корпусах распределителей
Применение: Промышленные объекты, молниеразрядники согласно директиве VDN для
области перед счетчиком.

Примечание: для защиты от перенапряжений требуется длина кабеля не менее 5 м.

Технические данные

Технические характеристики

SPD согласно EN 61643-11	Тип 1
SPD согласно IEC 61643-1	класс I
Вид защиты	IP20
Вид монтажа	DIN-рейка 35 мм
Время срабатывания	<100 ns

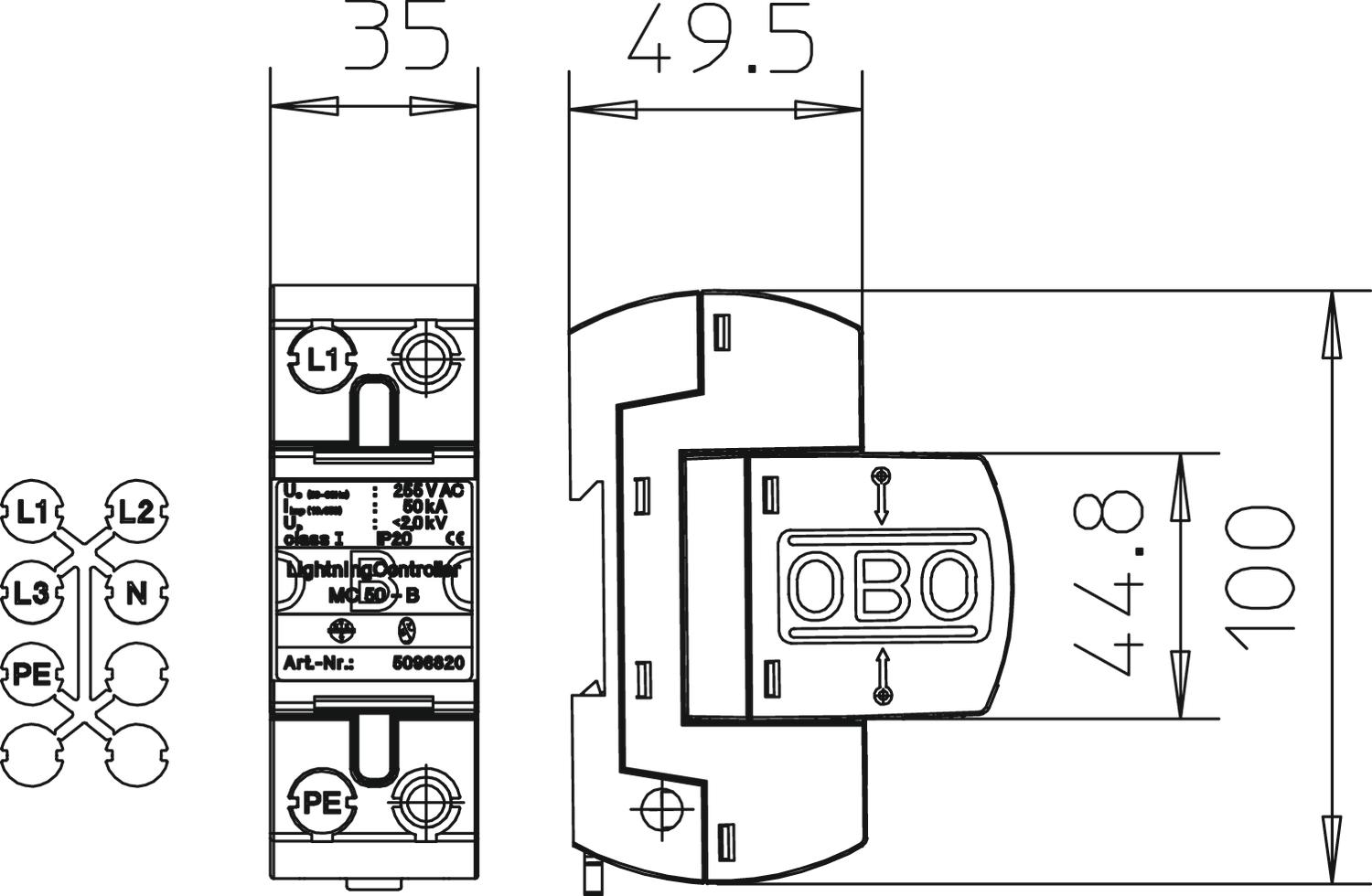

Высота	69 mm
Гашение сопровождающих токов (eff) [N-PE]	10 kA
Диапазон рабочих температур макс.	85 °C
Диапазон рабочих температур мин.	-40 °C
Дистанционная сигнализация	нет
Длина	100 mm
Импульсный ток (8/20) [всего]	50 kA
Исполнение	1-полюсный; 255V
Исполнение	1
Класс проверки, тип 1	да
Максимальное длительное напряжение AC	255 V
Максимальный ток предохранителя	500 A
Максимальный ток предохранителя	500
Номинальное напряжение AC (50 / 60 Гц)	230 V

Номинальный импульсный ток (8/20)	50 kA
Переход от зоны молниезащиты	0→1
Поперечное сечение жесткого провода (одно-/многопроволочный) мин.	10 mm²
Проверенная на взрывозащищенность конструкция	нет
Продувающий	нет
Рабочая температура, макс.	85 °C
Рабочая температура, мин.	-40 °C
Размер	255V
Сечение жесткого кабеля (одно-/многожильный) макс.	50 mm²
Сигнализация на приборе	отсутствует
Стойкость к коротким замыканиям с максимальной защитой от перегрузки по току со стороны сети	25 кА
Ток грозового импульса (10/350)	50 kA
Ток грозового разряда (10/350) [всего]	50 kA
Топография сети	прочее
Углеродный след CO2 (GWP) от колыбели до ворот	2,0131 кг CO2e / 1 Шт.
УЗИП согласно UL 1449	Тип 1
Устойчивость при коротком замыкании	25 kA
Ширина	35 mm
