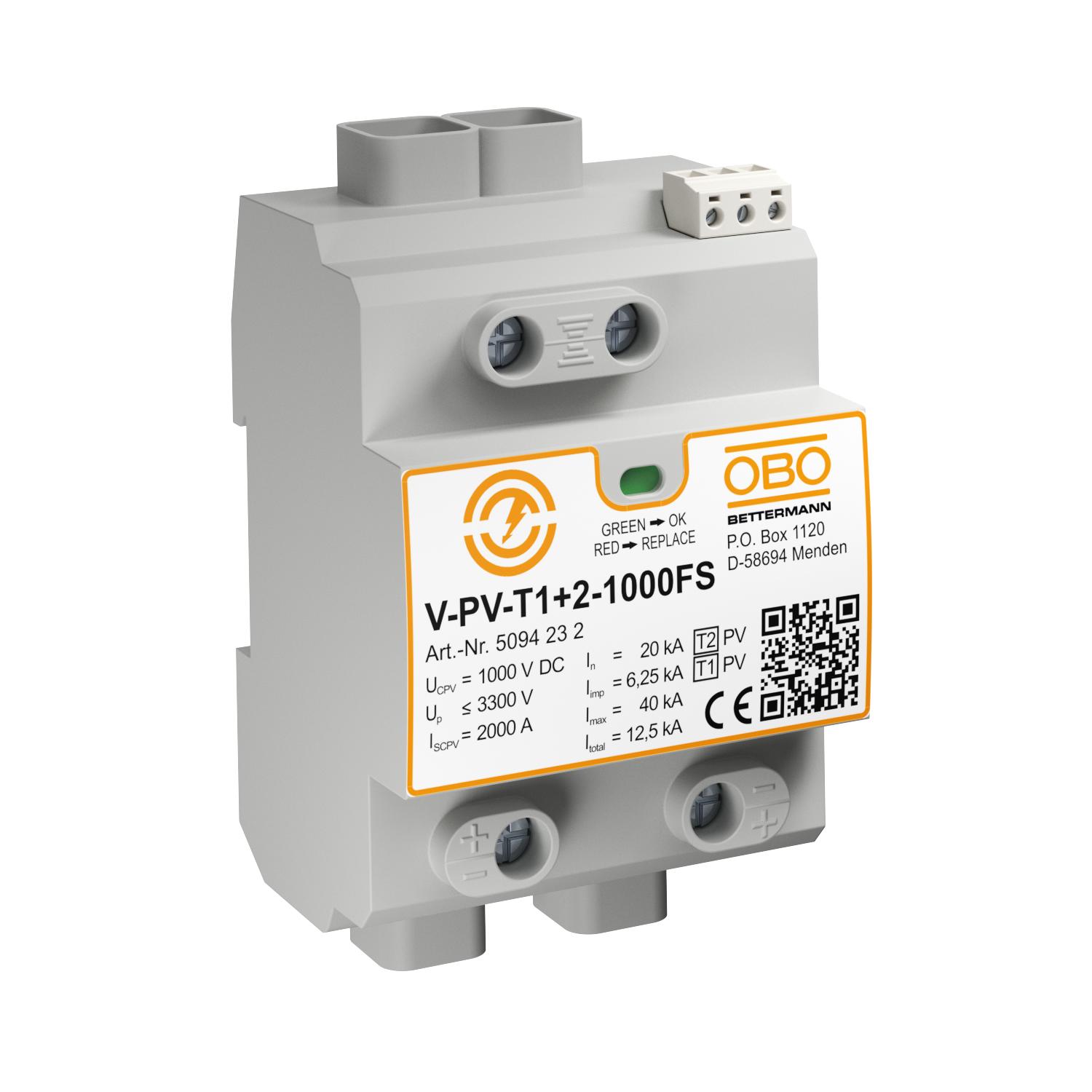

УЗИП для фотогальванических сетей 1000 В с оптической сигнализацией

Артикул, номер 5094232 | EAN 4012196603725

Артикул, номер / Типы

Исполнение	прочее

Вид защиты	IP20

Описание продукта

Описание продукта

Комбинированный разрядник типа 1+2 согласно EN 50539-11 для защиты фотоэлектрических энергоустановок от перенапряжений и молниезащиты.

• уравнивание потенциалов в соответствии со стандартом IEC 62305 (VDE 0185-305)
• защита от перенапряжений в соответствии со стандартом IEC 60364-7-712 (VDE 0100-712)
• токоотводящая способность до 12,5 кА (10/350) и 40 кА (8/20)

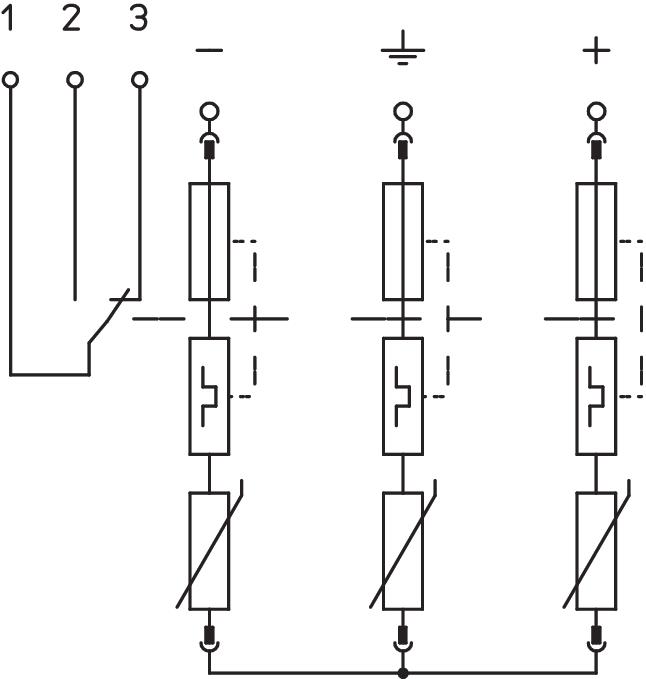

• устойчивая к ошибкам Y-образня схема подключения с индикацией статуса
• в варианте FS предусмотрен беспотенциальный переключающий контакт для дистанционной сигнализации Применение: молниеотводы и устройства защиты от перенапряжений для фотогальванических энергоустановок.

Технические данные

Технические характеристики

OBO_номинальный ток нагрузки (входной/выходной зажим)	50 A
SPD согласно EN 61643-11	Тип 1+2
SPD согласно IEC 61643-1	класс I + II
Вид защиты	IP20
Вид монтажа	DIN-рейка 35 мм
Время срабатывания	<25 ns
Высота	120 mm
Дистанционная сигнализация	да
Длина	65,5 mm
Импульсный ток (8/20) [всего]	40 kA
Интегрированный входной предохранитель	нет
Исполнение	Y-конфигурация + FS
Исполнение	прочее
Класс проверки, тип 1	да
Класс проверки, тип 2	да
Контакты дистанционной сигнализации	Переключающий контакт
Конфигурация сети DC	да
Конфигурация сети IT	нет
Конфигурация сети TN	нет
Конфигурация сети TN-C	нет
Конфигурация сети TN-C-S	нет
Конфигурация сети TN-S	нет
Конфигурация сети TT	нет

Конфигурация сети, иная	нет
макс. Напряжение PV	1000 V
Максимальное длительное напряжение DC	1000 V
Максимальный импульсный ток (8/20)	40 kA
Номинальный импульсный ток (8/20)	20 kA
Переход от зоны молниезащиты	0→2
Поперечное сечение гибкого провода (тонкожильный) макс.	35 mm²
Поперечное сечение гибкого провода (тонкожильный) мин.	2,5 mm²
Поперечное сечение жесткого провода (одно-/многопроволочный) мин.	2,5 mm²
Продувающий	нет
Рабочая температура, макс.	80 °C
Рабочая температура, мин.	-40 °C
Размер	1000V DC
Сечение жесткого кабеля (одно-/многожильный) макс.	35 mm²
Сигнализация на приборе	оптический
Тип прокладки проводов для приборов защиты от перенапряжений	Питающая линия пост. тока (PV)
Ток грозового импульса (10/350)	6,25 kA
Ток грозового разряда (10/350) [всего]	12,5 kA
Топография сети	Постоянный ток (DC)
Углеродный след CO2 (GWP) от колыбели до ворот	0,1535 кг CO2e / 1 Шт.
Цвет	серый
Ширина	71,2 mm
