УЗИП для силовых сетей MCF100 3+N/PE | 25 | да | 255 | IP20

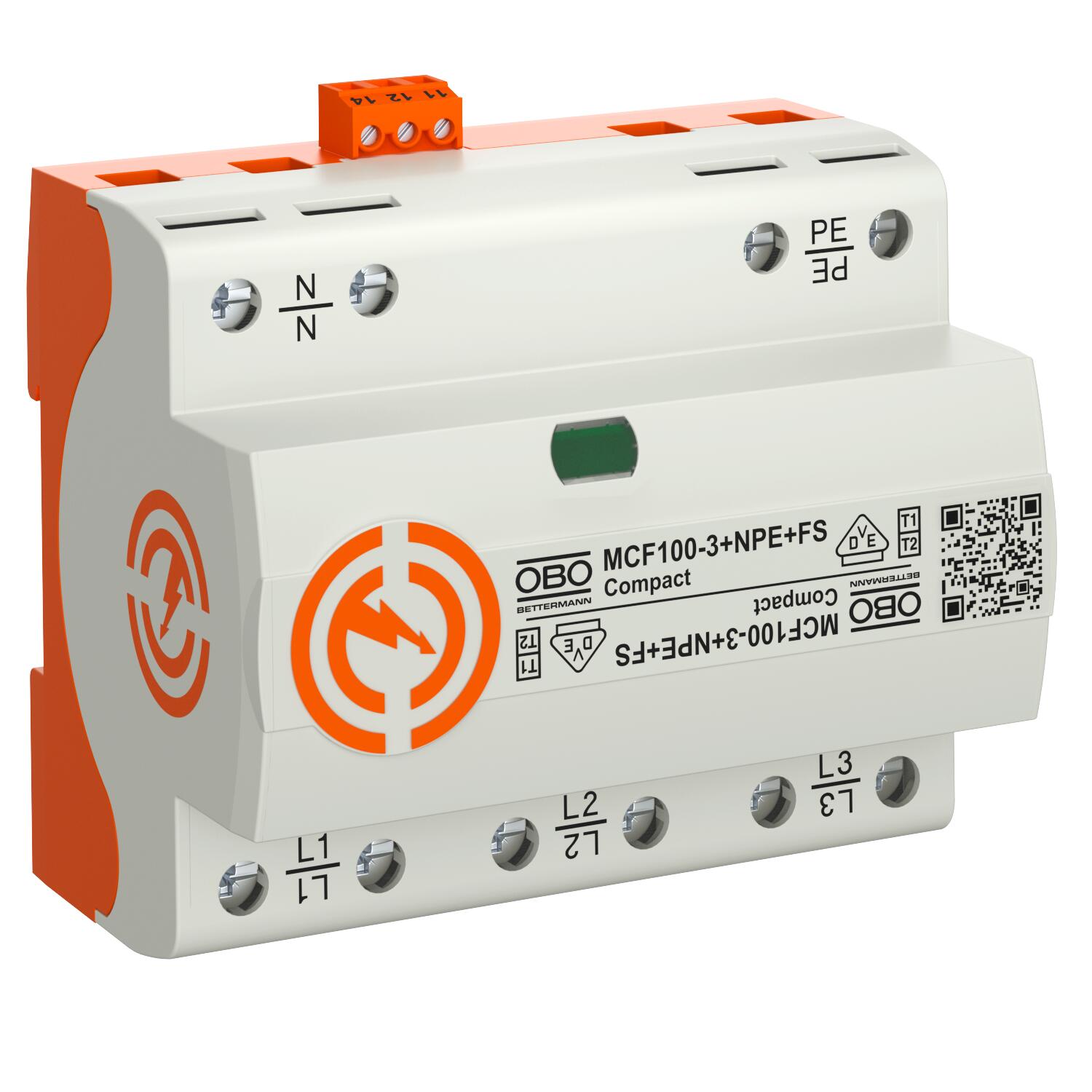

УЗИП для силовых сетей MCF100

Артикул, номер 5096987 | EAN 4012196487332

Артикул, номер / Типы	5096987 / MCF100-3+NPE+FS

Исполнение	3+N/PE

Ток грозового импульса (10/350)	25 kA

Дистанционная сигнализация	да

Максимальное длительное напряжение AC	255 V

Вид защиты	IP20

Описание продукта

Описание продукта

Комбинированный разрядник, молниеразрядник и разрядник для защиты от повышенного напряжения, тип 1+2

• уровень защиты <1,5 кВ
• для уравнивания потенциалов для молниезащиты согласно VDE 0185-305 (IEC 62305)
• пропускная способность до 100 кА (10/350) 3+NPE
• сопровождающий ток 50 кА Ipeak, входной предохранитель разрядника до 315 А gL/gG
• выполняет требования директивы VDEW и стандарта E VDE-AR-N 4100 по использованию в счетчиках с предварительной установкой
• разрядник закрытого типа, исключает искрение вне корпуса, возможна установка в стандартных корпусах распределительных щитов

Применение: промышленные установки и здание с внешней молниезащитой класса I – IV.
Компактное устройство защиты

Технические данные

Технические характеристики

SPD согласно EN 61643-11	Тип 1+2
SPD согласно IEC 61643-1	класс I + II
Zulassungen	VDE
Вид защиты	IP20
Вид монтажа	DIN-рейка 35 мм
Время срабатывания	<100 ns

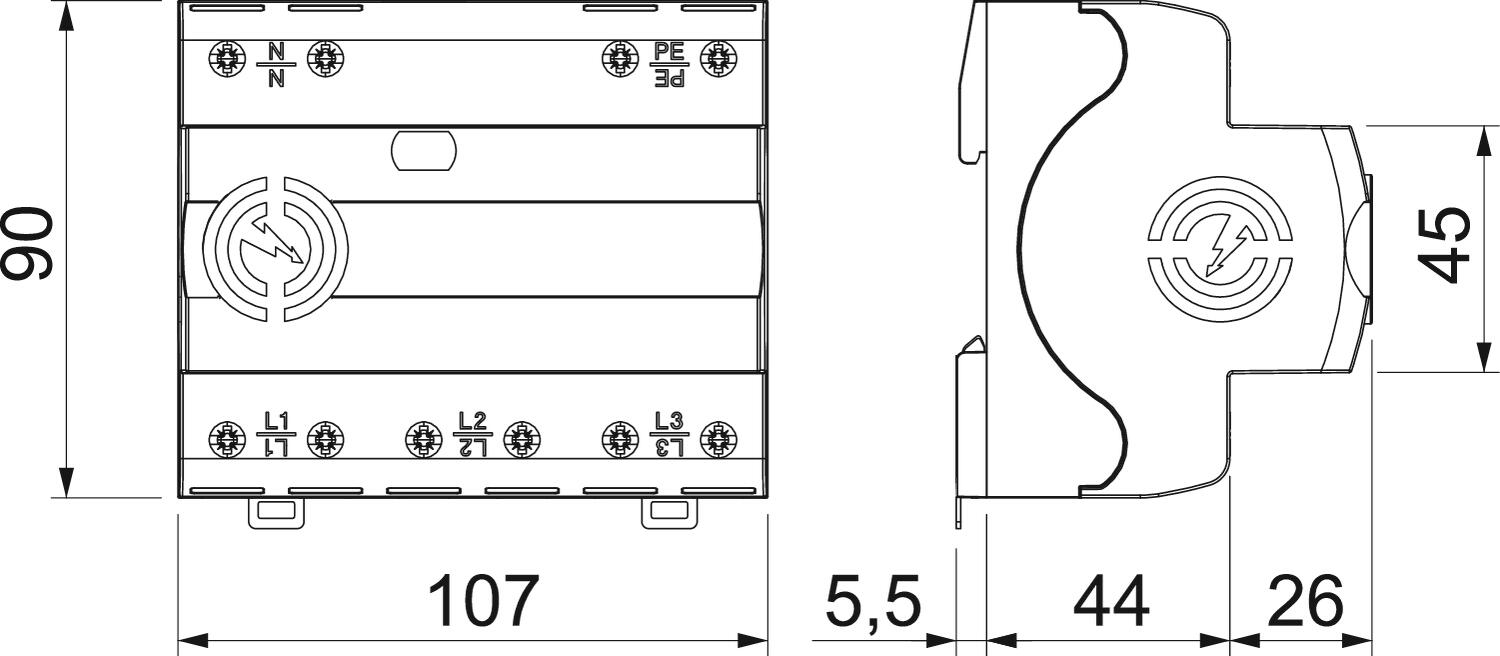

Высота	70 mm
Гашение сопровождающих токов (eff) [N-PE]	50 kA
Дистанционная сигнализация	да
Длина	90 mm
Импульсный ток (8/20) [всего]	100 kA
Исполнение	3+N/PE
Количество полюсов	4
Контакты дистанционной сигнализации	Переключающий контакт
Конфигурация сети TN	да
Конфигурация сети TN-C-S	да
Конфигурация сети TN-S	да
Конфигурация сети TT	да
Макс. импульсный ток утечки (8/20 мкс) [L–N]	50 kA
Максимальное длительное напряжение AC	255 V
Максимальное напряжение при длительной нагрузке (L-N)	255 V
Максимальное напряжение при длительной нагрузке (N-PE)	255 V
Максимальный импульсный ток (8/20)	50 kA
Максимальный импульсный ток утечки (8/20 См) [N-PE]	100 kA
Максимальный ток предохранителя	315 A
Максимальный ток предохранителя	315 A
Материал корпуса	PA UL 94 V-0
Момент вращения	5 Nm
Мощность переключения AC	250V/ 1,5A
Мощность переключения DC	250V/ 0,1A
Напряжение TOV [L–N] – fail safe mode – 120 мин	442 V
Напряжение TOV [L–N] – withstand mode – 5 с	440 V

Напряжение TOV [N–PE] – withstand mode – 200 мс	1200 V
Номинальное напряжение AC (50 / 60 Гц)	230 V
Номинальный импульсный ток (8/20)	35 kA
Номинальный импульсный ток утечки (8/20 мкс) [L–N]	35 kA
Номинальный импульсный ток утечки (8/20 мкс) [N–PE]	100 kA
Общий уровень защиты [L–PE]	2,5 kV
Поперечное сечение гибкого провода (тонкожильный) макс.	25 mm²
Поперечное сечение гибкого провода (тонкожильный) макс.	3 AWG
Поперечное сечение гибкого провода (тонкожильный) мин.	16 AWG
Поперечное сечение гибкого провода (тонкожильный) мин.	1,5 mm²
Поперечное сечение жесткого провода (одно-/многопроволочный) мин.	1,5 mm²
Поперечное сечение жесткого провода (одно-/многопроволочный) мин.	16 AWG
Рабочая температура, макс.	80 °C
Рабочая температура, мин.	-40 °C
Размер	255V
Сечение в месте соединения клемм FM, макс.	16 AWG
Сечение в месте соединения клемм FM, макс.	1,5 mm²
Сечение в месте соединения клемм FM, мин.	28 AWG
Сечение в месте соединения клемм FM, мин.	0,5 mm²
Сечение жесткого кабеля (одно-/многожильный) макс.	2 AWG
Сечение жесткого кабеля (одно-/многожильный) макс.	35 mm²
Сигнализация на приборе	оптический
Стойкость к коротким замыканиям с максимальной защитой от перегрузки по току со стороны сети	50 kA eff
Тип прокладки проводов для приборов защиты от перенапряжений	Питающая линия перем. тока
Ток грозового импульса (10/350)	25 kA
Ток грозового разряда (10/350) [всего]	100 kA
Топография сети	TT
Углеродный след CO₂ (GWP) от колыбели до ворот	2,5954 кг CO₂e / 1 Шт.
УЗИП согласно UL 1449	Тип 4
Уровень защиты (L-N)	≤1,5
Ширина	107 mm
