УЗИП V20, 1-полюсный 150 В 1 | 150 | IP20

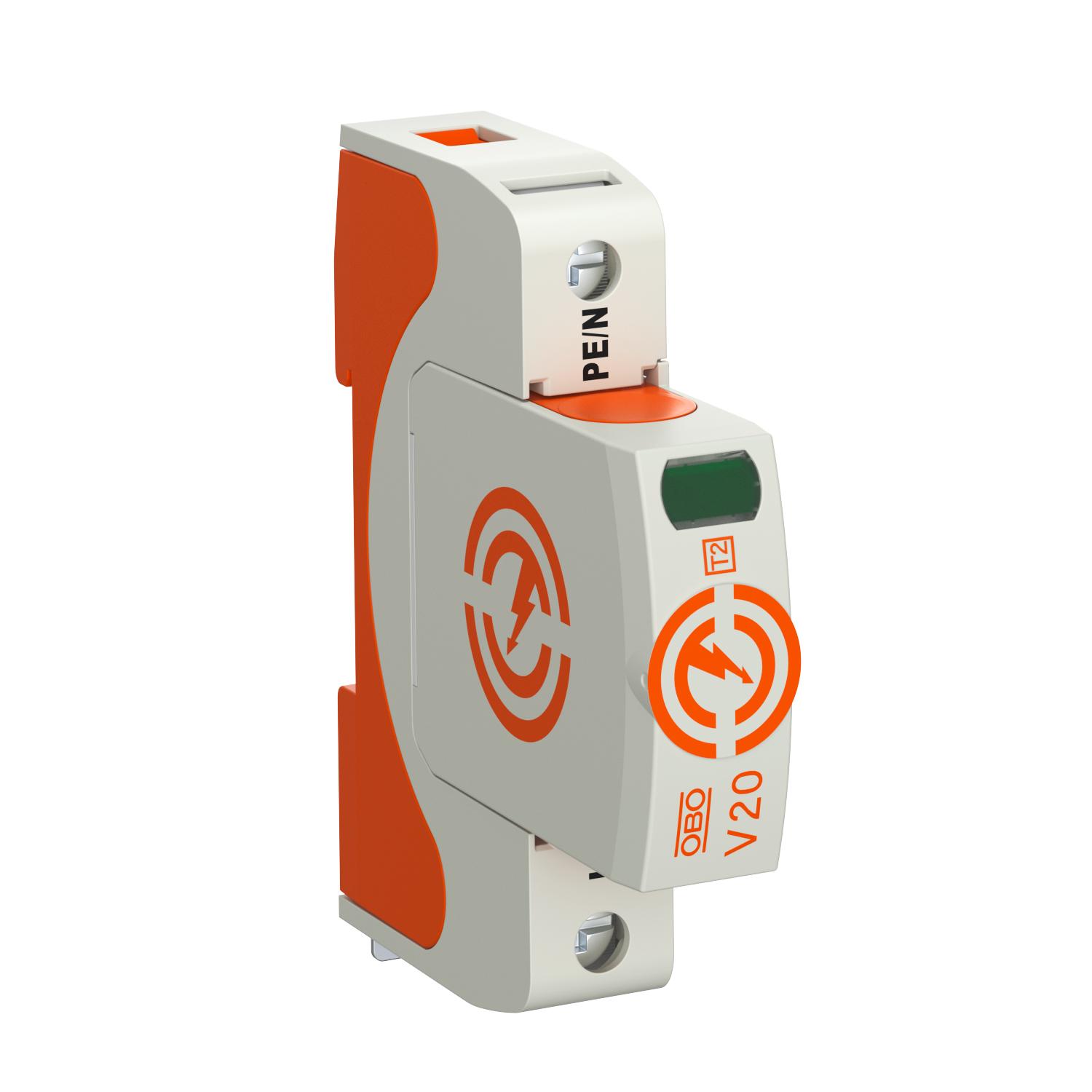

УЗИП V20, 1-полюсный 150 В

Артикул, номер 5095151 | EAN 4012196159758

Артикул, номер / Типы

Исполнение

Максимальное длительное напряжение AC	150 V

Вид защиты	IP20

Описание продукта

Описание продукта

Устройство для защиты от перенапряжений, тип 2

• для уравнивания потенциалов по стандарту VDE 0100-443 (IEC 60364-4-44);
• токоотводящая способность до 40 кА (8/20) на полюс благодаря высокоэффективным варисторам;

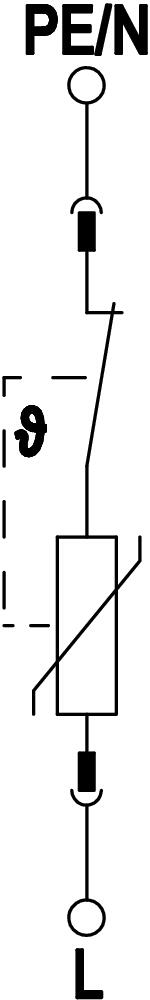

• модульный штекерный разрядник с динамическим устройством разъединения и индикацией рабочего состояния;
• с функцией защиты от вибрации и кодирования напряжения;
• из пластика без содержания галогенов (UL 94 V-0);
• модели FS оснащены дистанционной сигнализацией с перекидным контактом с нулевым потенциалом.

Применение: для уравнивания потенциалов в главных и вторичных распределительных устройствах.

Технические данные

Технические характеристики

SPD согласно EN 61643-11	Тип 2
SPD согласно IEC 61643-1	класс II
Zulassungen	VDE
Вид защиты	IP20
Вид монтажа	DIN-рейка 35 мм
Время срабатывания	<25 ns
Дистанционная сигнализация	нет
Импульсный ток (8/20) [всего]	40 kA
Интегрированный входной предохранитель	нет
Исполнение	1
Класс проверки, тип 2	да
Количество полюсов	1
Конфигурация сети TN	да
Конфигурация сети TN-C	да
Конфигурация сети TN-C-S	да
Конфигурация сети TN-S	да
Конфигурация сети TT	да
Макс. импульсный ток утечки (8/20 мкс) [L–N]	40 kA
Максимальное длительное напряжение AC	150 V
Максимальное напряжение при длительной нагрузке (L-N)	150 V
Максимальный импульсный ток (8/20)	40 kA
Максимальный ток предохранителя	160 A
Максимальный ток предохранителя	160 A gL/gG
Материал корпуса	PA UL 94 V-0
Минимальный интервал	1,5 mm
Момент вращения	4 Nm
Напряжение TOV [L–N] – fail safe mode – 120 мин	230 V

Напряжение TOV [L–N] – withstand mode – 5 с	175 V
Номинальное напряжение AC (50 / 60 Гц)	120 V
Номинальный импульсный ток (8/20)	20 kA
Номинальный импульсный ток утечки (8/20 мкс) [L–N]	20 kA
Остаточное напряжение [L-N] @ 5 кА	0,6 kV
Остаточное напряжение [L–N] @ 1 кА	0,5 kV
Поперечное сечение гибкого провода (тонкожильный) макс.	2 AWG
Поперечное сечение гибкого провода (тонкожильный) макс.	35 mm²
Поперечное сечение гибкого провода (тонкожильный) мин.	16 AWG
Поперечное сечение гибкого провода (тонкожильный) мин.	1,5 mm²
Поперечное сечение жесткого провода (одно-/многопроволочный) мин.	16 AWG
Поперечное сечение жесткого провода (одно-/многопроволочный) мин.	1,5 mm²
Продувающий	нет
Рабочая температура, макс.	80 °C
Рабочая температура, мин.	-40 °C
Размер	150V
Сечение жесткого кабеля (одно-/многожильный) макс.	35 mm²
Сечение жесткого кабеля (одно-/многожильный) макс.	2 AWG
Сигнализация на приборе	оптический
Стойкость к коротким замыканиям с максимальной защитой от перегрузки по току со стороны сети	50 kA eff
Тип прокладки проводов для приборов защиты от перенапряжений	Питающая линия перем. тока
Топография сети	прочее
Углеродный след CO2 (GWP) от колыбели до ворот	0,3726 кг CO₂e / 1 Шт.
УЗИП согласно UL 1449	Тип 4
Уровень защиты (L-N)	≤0,8
Устойчивый к короткому замыканию	да
