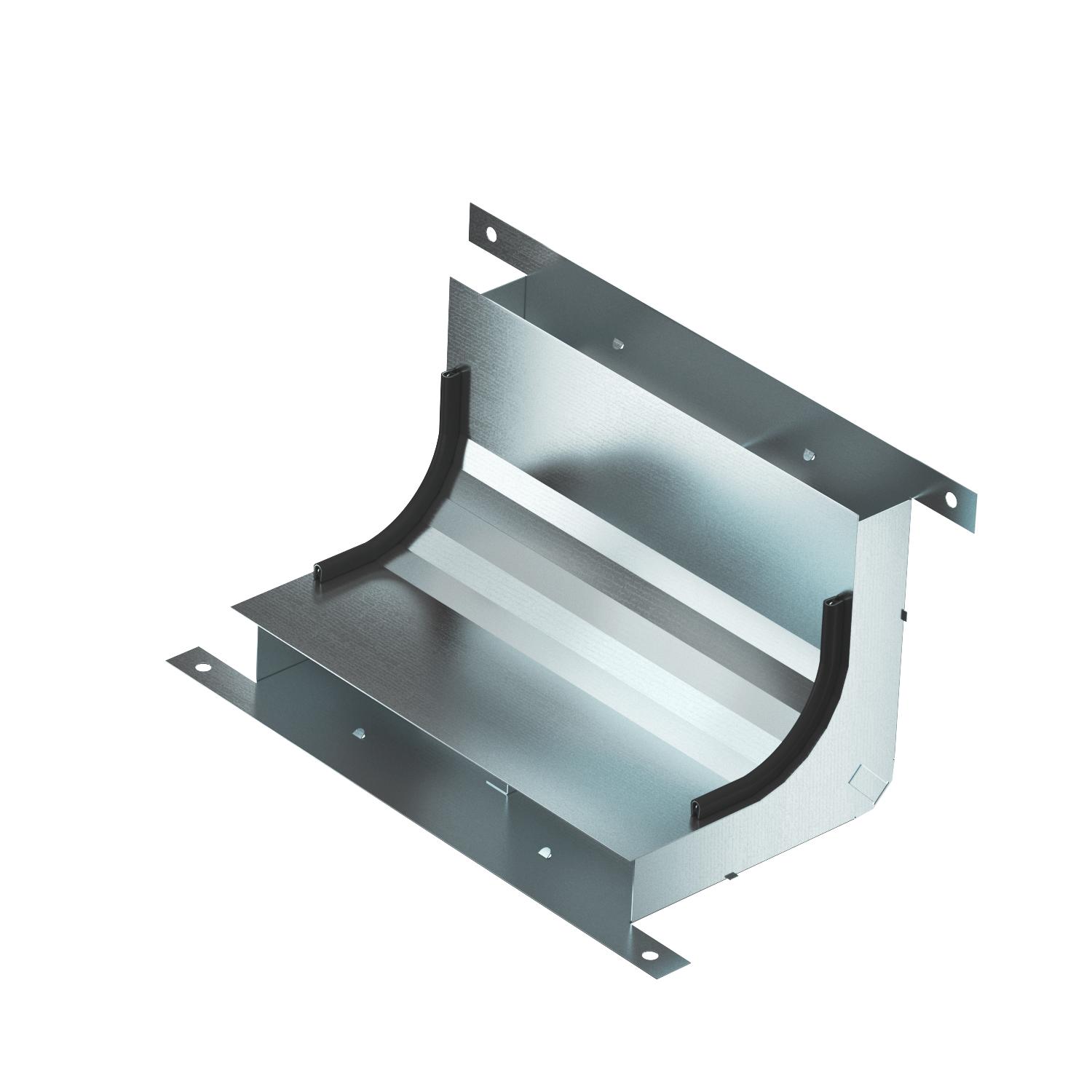

Вертикальный угол 2-секционный
Артикул, номер 7400637 | EAN 4012197349530
- Описание продукта
-
Описание продуктаДля изменения направления по вертикали кабельных каналов (на примыкающих к стене
участках, для подвода проводов и кабелей).
-
- Технические данные
-

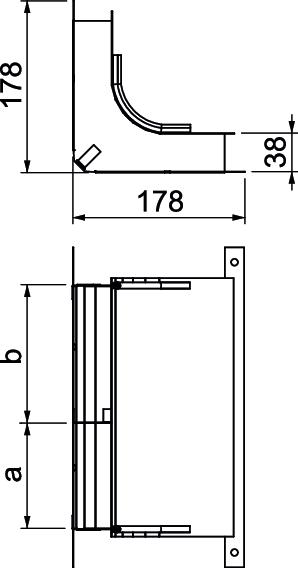

Размеры
Высота 38 mm Высота канала мин. 38 mm Длина 178 mm Кол-во секций 2 St. Количество прочных перегородок 1 Материал Сталь Поверхность оцинкован конвейерным методом Подходит для закрытого подпольного канала, прокладываемого вровень со стяжкой нет Подходит для подпольного канала, перекрытого слоем стяжки да Попереч. сечение секции b 4807 mm² Попереч. сечение секции а 3717 mm² Размер 330x177,7x177,7 Размер a 110 mm Размер b 140 mm Размер h 38 mm Ширина 250 mm Ширина короба мин. 250 mm - Все виды
- Загрузки
-
Техническая спецификация KV2 25038-2 / 7400637 , 0.16MB , pdfДекларация соответствия ЕС KV2 25038-2 / 7400637 , 0.11MB , pdfREACH Декларация соответствия KV2 25038-2 / 7400637 , 0.12MB , pdfRoHS Декларация соответствия KV2 25038-2 / 7400637 , 0.13MB , pdfРазрешение на использование знаков Electrical installation duct system for underfloor, flush-floor or on-floor mounting , 0.34MB , pdfИнструкции по монтажу In-concrete system IBK , 3.27MB , pdfИнструкции по монтажу EÜK screed-covered duct system generation 3 , 76.05MB , pdfИнструкции по монтажу EÜK screed-covered duct system generation 4 , 10.26MB , pdf
