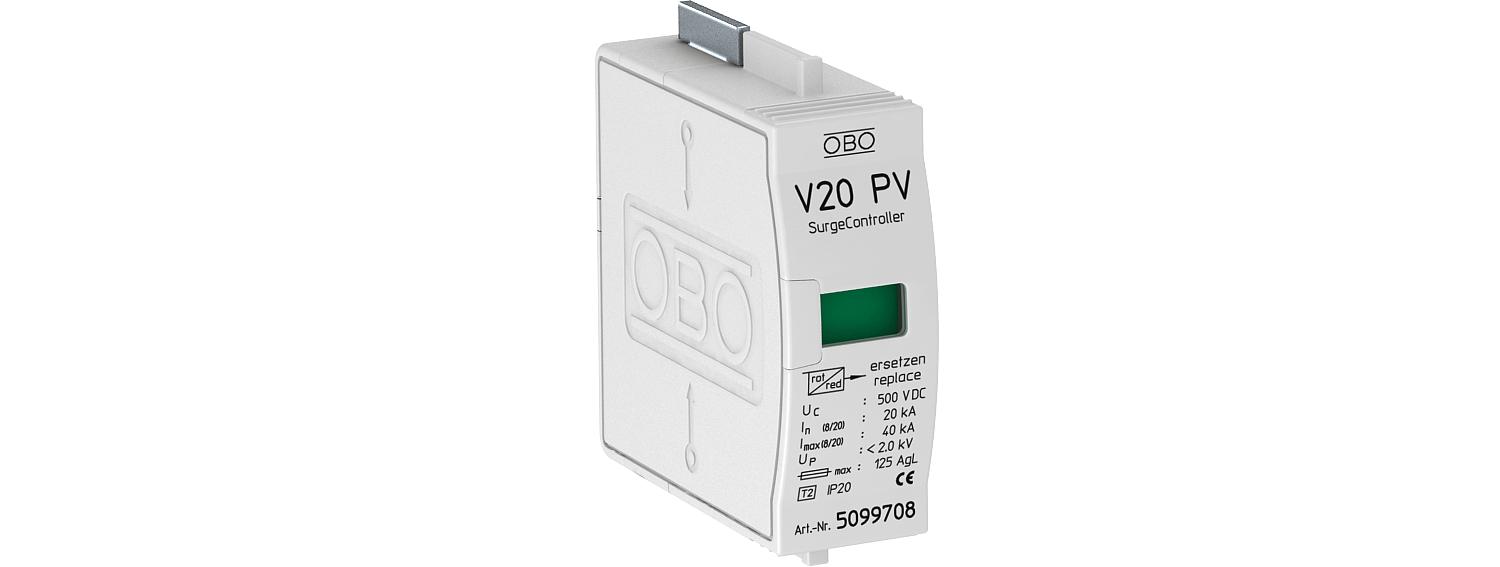

Вставка УЗИП класс 2 для защиты от перенапряжений, для фотогальванических установок 1 | 440 | IP20

Вставка УЗИП класс 2 для защиты от перенапряжений, для фотогальванических установок

Артикул, номер 5099708 | EAN 4012195708933

Артикул, номер / Типы	5099708 / V20-C 0-500PV

Исполнение	1

Максимальное длительное напряжение AC	440 V

Вид защиты	IP20

Описание продукта

Описание продукта

V 20-C/...PV: Вставка разрядника- тип 2 для защиты от перенапряжений фотогальванических энергетических установок

• Для уравнивания потенциалов при защите от перенапряжения согласно VDE 0100-443 (ГОСТ Р 50571-4-44-2011)

• Разрядная характеристика до 40 кА (8/20) на полюс

• Низкий уровень защиты DC: < 2,0 кВ на полюс (соединение звездой: 4,0 КВ и Uoc макс = 1000 В постоянного тока)

• Вставной разрядник с термически-динамическим разделительным приспособлением и оптической индикацией функций

• Закрытый разрядник с варистором из оксида цинка для использования в обычных корпусах распределителя

• Высокая электрическая проводимость и длительный срок службы

Применение: Фотогальванические системы без или с отдельной изолированной системой молниезащиты

Технические данные

Технические характеристики

SPD согласно EN 61643-11	Тип 2
SPD согласно IEC 61643-1	класс II
Вид защиты	IP20
Вид монтажа	на элементе основания
Время срабатывания	<25 ns
Дистанционная сигнализация	нет
Интегрированный входной предохранитель	нет
Исполнение	1-полюсная, PV-вставка с Y-базой до 1000В DC
Исполнение	1
Класс проверки, тип 2	да
Конфигурация сети DC	да
Конфигурация сети IT	нет
Конфигурация сети TN	да
Конфигурация сети TN-C	да
Конфигурация сети TN-C-S	да
Конфигурация сети TN-S	да
Конфигурация сети TT	да

Конфигурация сети, иная	нет
Максимальное длительное напряжение AC	440 V
Максимальное длительное напряжение DC	500 V
Максимальный импульсный ток (8/20)	40 kA
Максимальный ток предохранителя	125
Максимальный ток предохранителя	125 A
Номинальное напряжение AC (50 / 60 Гц)	400 V
Номинальный импульсный ток (8/20)	20 kA
Переход от зоны молниезащиты	1→2
Поперечное сечение жесткого провода (одно-/многопроволочный) мин.	2,5 mm²
Рабочая температура, макс.	80 °C
Рабочая температура, мин.	-40 °C
Размер	500V DC
Сечение жесткого кабеля (одно-/многожильный) макс.	35 mm²
Сигнализация на приборе	оптический
Топография сети	TN
Углеродный след CO2 (GWP) от колыбели до ворот	0,1602 кг CO2e / 1 Шт.
