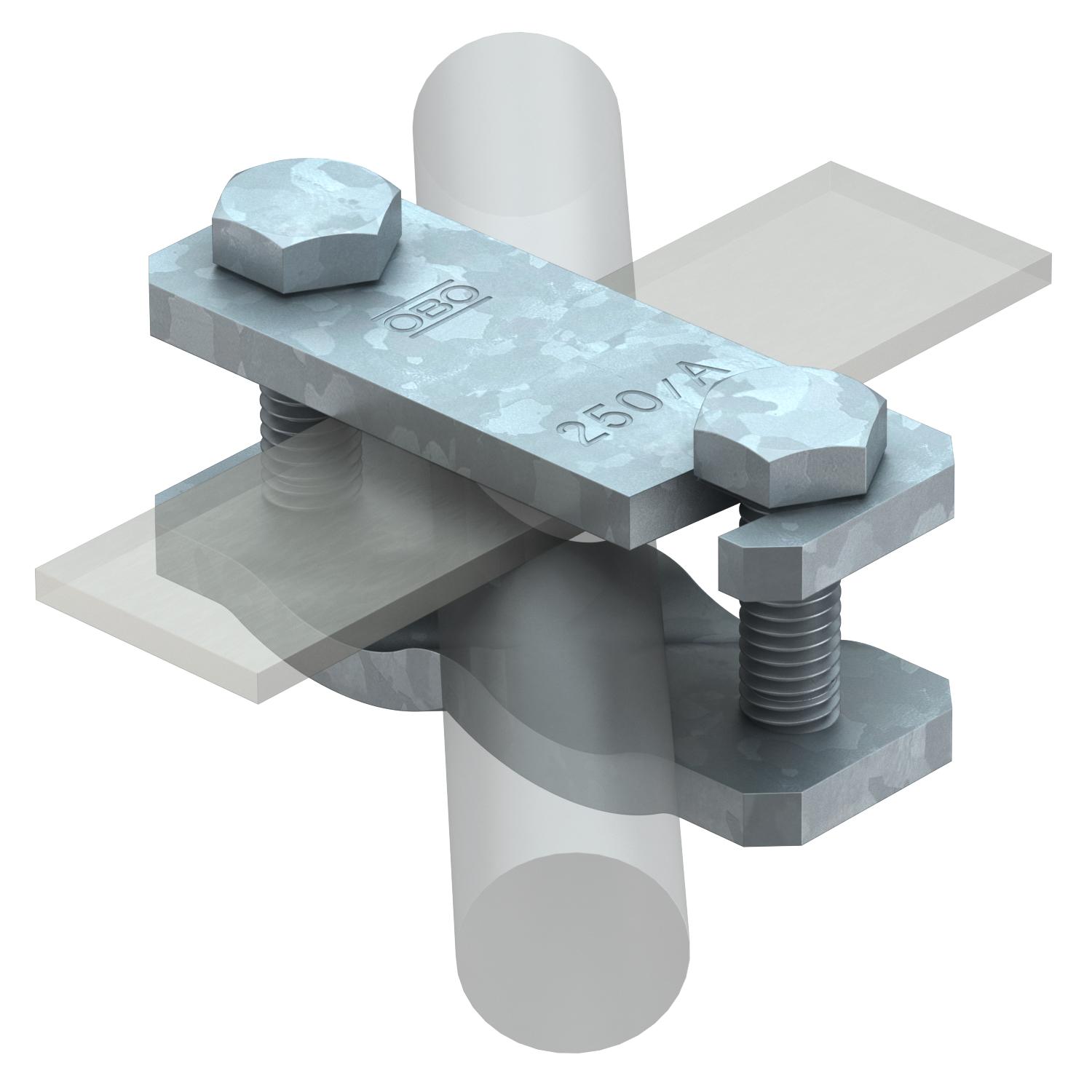

Диагональный соединитель для плоского и круглого проводника
Артикул, номер 5313015 | EAN 4012195740537
- Описание продукта
-
Описание продукта• для арматуры диаметром 6-22 мм и плоских проводников 50 x 4
• устанавливается с помощью болтов M10 x 40
• версия ...-AS с болтами M10 x 20
• простой монтаж благодаря сквозному продольному отверстию
-
- Технические данные
-
Технические характеристики

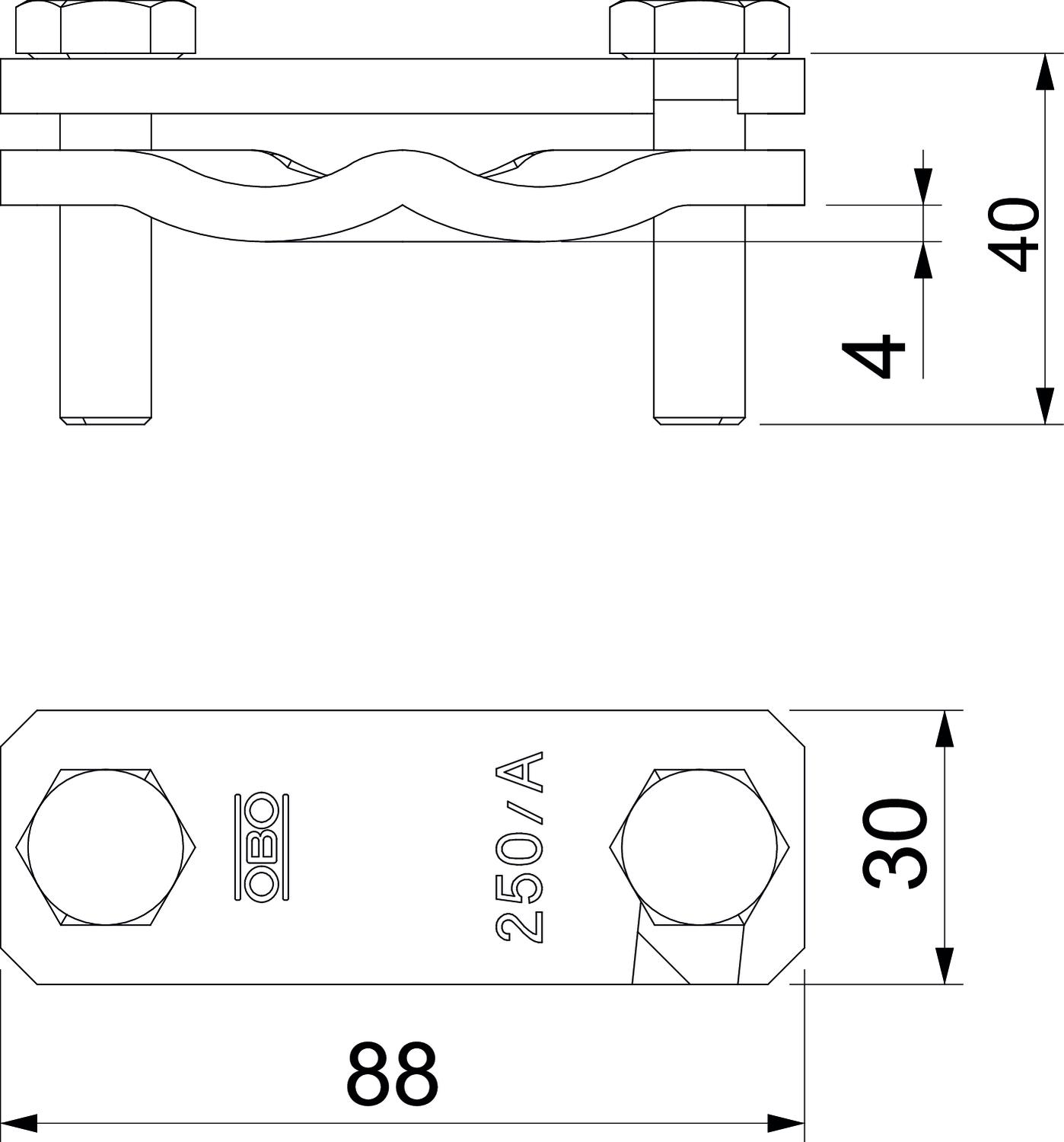

Вид крепежного винта Болт с шестигранной головкой Вид соединителя Соединитель Диаметр круглого провода, провод 1, макс. 22 mm Диаметр круглого провода, провод 1, мин. 6 mm Материал Сталь Поверхность Горячее цинкование методом погружения Подходит для соединения Прочее Посадка Rd 6-22/ max. FL50 mm Промежуточная пластина нет Размер 88x30x45 Размер B 88 mm Размер A 30 mm Размер L 40 mm Ток короткого замыкания (50 Гц)(1 с;≤ 300 °C) 7,3 kA Токопроводящая способность H/100 kA Ширина плоского провода, провод 2, макс. 50 - Все виды
- Загрузки
-
Техническая спецификация 250 A-FT / 5313015 , 0.18MB , pdfРуководство Lightning protection guide , 0.18MB , pdfРуководство Guide, earthing systems , 2.10MB , pdfДекларация соответствия ЕС 250 A-FT / 5313015 , 0.06MB , pdfREACH Декларация соответствия 250 A-FT / 5313015 , 0.27MB , pdfRoHS Декларация соответствия 250 A-FT / 5313015 , 0.12MB , pdfРазрешение на использование знаков Diagonal clamp 250 A-FT , 0.08MB , pdf
