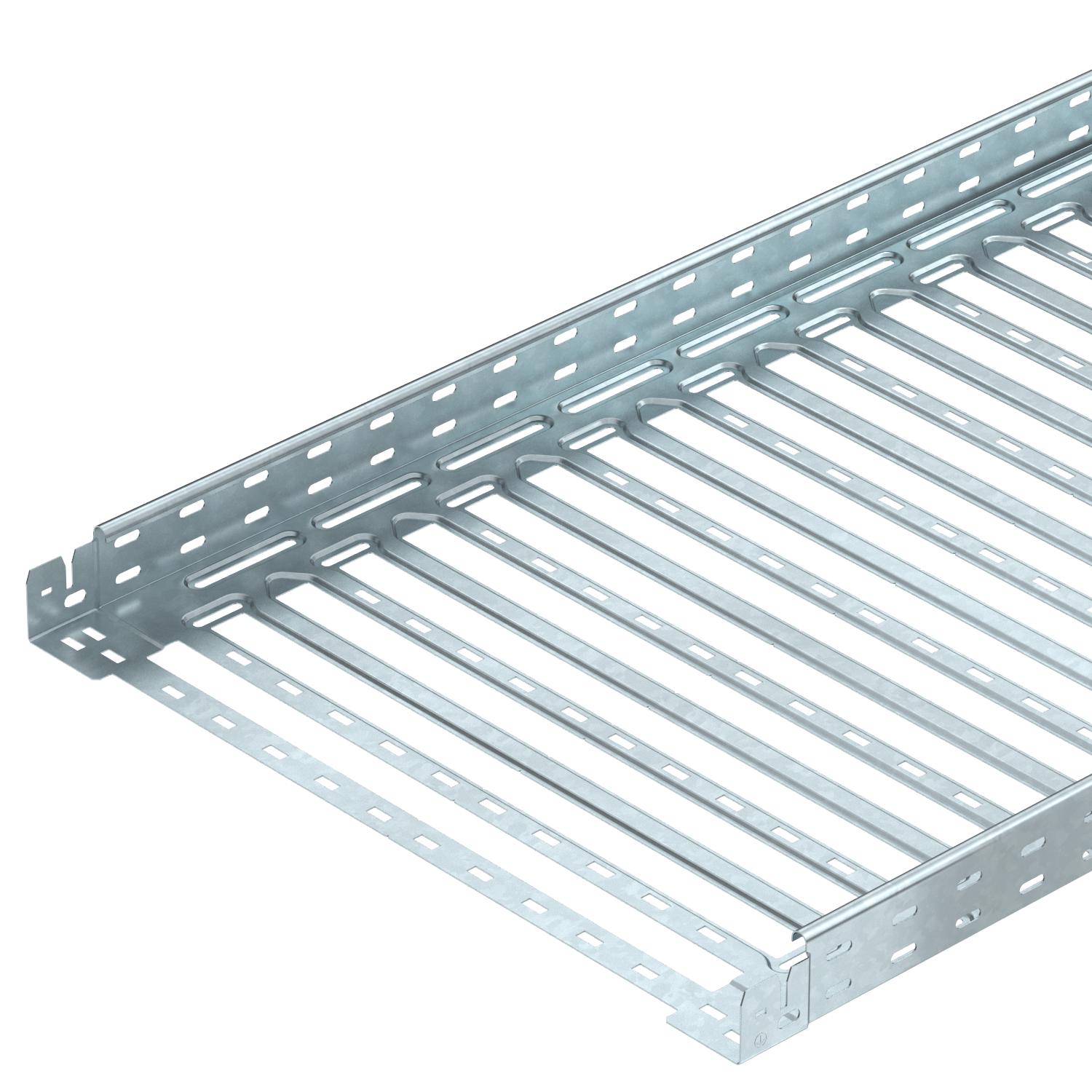

Кабельный лоток MKS-Magic®
Артикул, номер 6059032 | EAN 4012195830146
- Описание продукта
-
Описание продуктаКабельный лоток с интегрированной системой быстрого монтажа. Полезная длина кабельного лотка в собранном состоянии составляет 3 000 мм.
Кабельный лоток имеет сплошную боковую перфорацию 7 х 20 мм для установки дополнительных соединительных и монтажных элементов.
Начиная с ширины кабельного лотка 200 мм с перфорацией 30%, подходит для использования под спринклерными системами в соответствии с директивой VdS 2092.
Магнитное затухание от влияния экрана: без крышки 20 дБ, с крышкой 50 дБ.
-
- Технические данные
-
Технические характеристики
Боковая перфорация да Вид соединителя кабеленесущей системы Крепление защелкиванием Вставка спринклерной установки да Высота 60 mm Длина 3050 mm Конструкция для больших расстояний нет Конструкция соединителей Встроенный соединитель Магнитное затухание от влияния экрана без крышки 20 dB Магнитное затухание от влияния экрана с крышкой 50 dB Материал Сталь Монтажное отверстие в основании да Нержавеющая сталь, протравленная нет Поверхность Горячее цинкование методом погружения Повышение живучести конструкции нет Полезная длина 3000 mm Полезное поперечное сечение 358 cm² Полезное поперечное сечение 35800 mm² Размер 60x600x3050 Размер B 600 mm Размер x 496 mm Размер L 480 mm Размер y 562 mm Расстояние между опорами 1,0 м 1 kN/m Расстояние между опорами 2,5 м 0,7 kN/m Расстояние между опорами: 1,5 м. 1,5 kN/m С крышкой нет Схема расположения отверстий NATO нет Тип испытания под нагрузкой согласно IEC 61537 Тип II Толщина листа 1 mm Углеродный след CO₂ (GWP) от колыбели до ворот 12,9439 кг CO₂e / 1 Метр Цвет цинковый Ширина 600 mm Технические данные
Диаграмма нагрузки на кабельный лоток MKSM 60
-
Допустимая нагрузка на листовой кабельный лоток/кабельный лоток лестничного типа в кН/м без учета временной нагрузки
-
Расстояние между опорами в м
-
Прогиб боковой стенки в мм при допустимой нагрузке (кН/м)
-
Схема нагрузки при методе испытания
-
Кривая нагрузки на листовой кабельный лоток/кабельный лоток лестничного типа шириной (в мм)
-
Кривая прогиба боковой стенки на каждое расстояние между опорами
-
- Все виды
-
Все виды
-
Аксессуары
Продукты Типы Артикул, номер Количество Наименьшая единица продажи

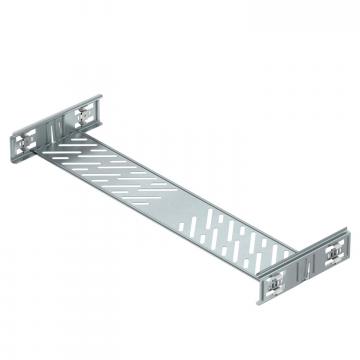

Комплект продольных соединителей Magic
KTSMV 660 DD 6068948 1 Штук
Крышка с поворотным фиксатором
DRL 600 FT 6051472 3 м
Угловая секция 45° 60 FT
RB 45 660 FT 6036142 1 Штук
Угловая секция 90° 60 FT
RB 90 660 FT 6036602 1 Штук
Угловая секция с возможностью регулировки угла 60 FT
RB W 660 FT 6037132 1 Штук
Т-образное/крестовое соединение 60 FT
RAA 660 FT 6042223 1 Штук
Т-образная секция 60 FT
RT 660 FT 6038142 1 Штук
Крестообразное ответвление 60 FT
RK 660 FT 7027421 1 Штук
Крышка с поворотным фиксатором
DRL 600 DD 6052724 3 м
Разделительная полочка 60 DD
TSG 60 DD 6062327 3 м

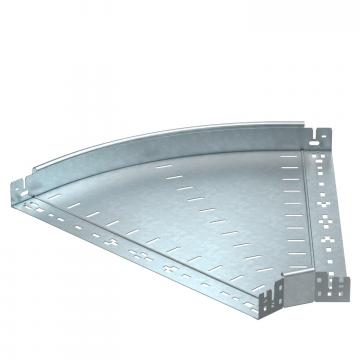

Угловая секция 45° Magic
RBM 45 660 FT 6041072 1 Штук

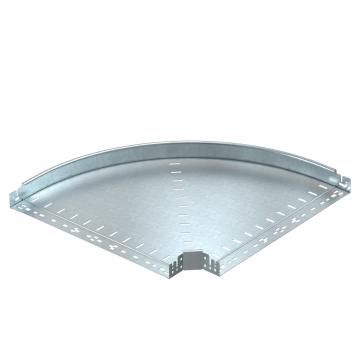

Угловая секция 90° Magic
RBM 90 660 FT 6041162 1 Штук
Угловая секция, регулируемая, Magic 60 FT
RBMV 660 FT 6040512 1 Штук - Загрузки
-
