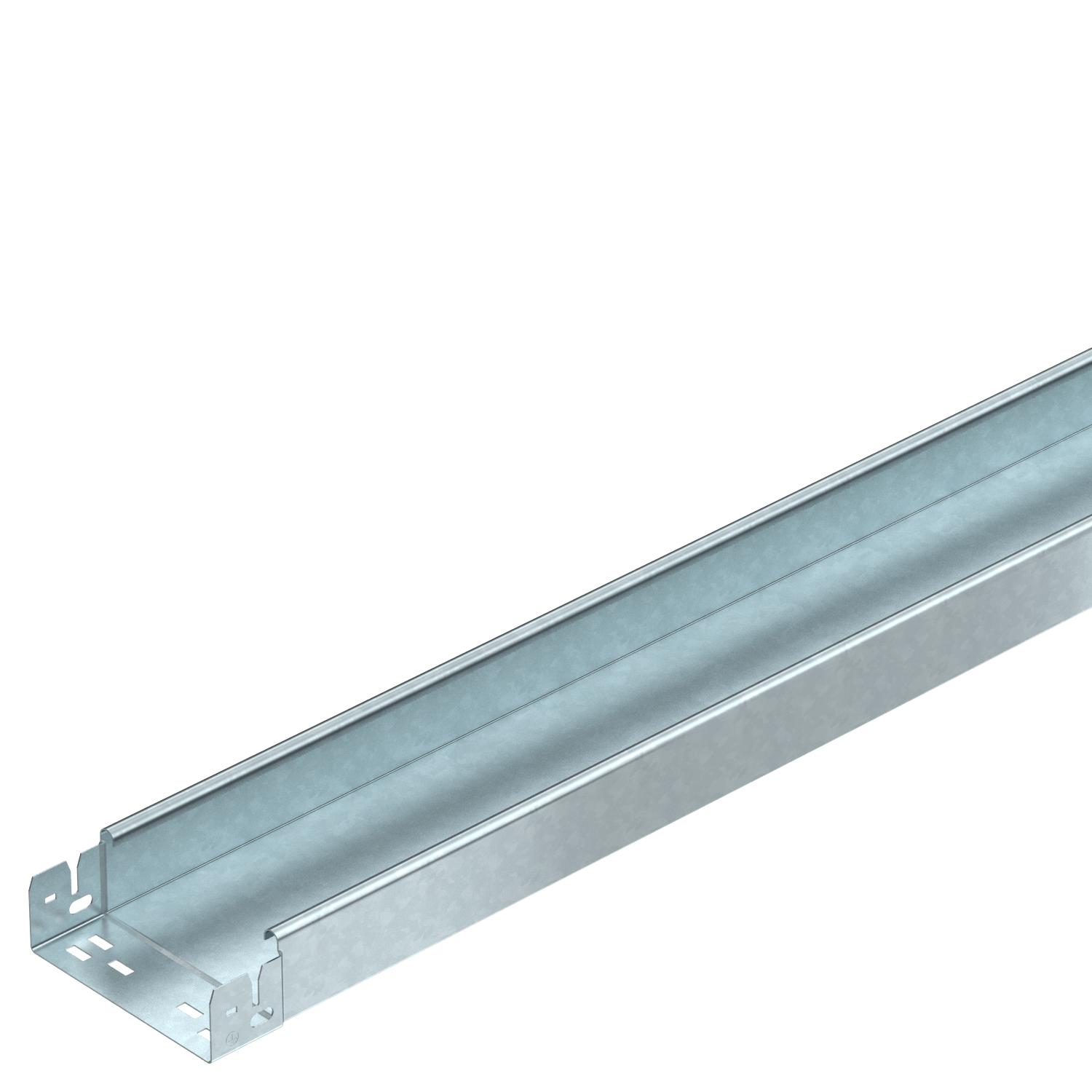

Кабельный лоток MKS-Magic® неперфорированный
Артикул, номер 6059250 | EAN 4012195831426
- Описание продукта
-
Описание продуктаНеперфорированный кабельный лоток с интегрированной системой быстрого монтажа. Полезная длина кабельного лотка в собранном состоянии составляет 3 000 мм.
-
- Технические данные
-
Технические характеристики
Боковая перфорация нет Вид соединителя кабеленесущей системы Крепление защелкиванием Высота 60 mm Длина 3050 mm Конструкция для больших расстояний нет Конструкция соединителей Встроенный соединитель Материал Сталь Монтажное отверстие в основании нет Нержавеющая сталь, протравленная нет Поверхность Горячее цинкование методом погружения Повышение живучести конструкции нет Полезная длина 3000 mm Полезное поперечное сечение 8800 mm² Полезное поперечное сечение 88 cm² Размер 60x150x3050 Размер B 150 mm Расстояние между опорами 1,0 м 1 kN/m Расстояние между опорами 1,75 м 1,25 kN/m Расстояние между опорами 2,5 м 0,5 kN/m Расстояние между опорами: 1,5 м. 1,5 kN/m С крышкой нет Схема расположения отверстий NATO нет Тип испытания под нагрузкой согласно IEC 61537 Тип II Толщина листа 1 mm Углеродный след CO2 (GWP) от колыбели до ворот 6,7341 кг CO2e / 1 Метр Цвет цинковый Ширина 150 mm Технические данные
Диаграмма нагрузки на кабельный лоток типа MKSMU 60
-
Допустимая нагрузка на листовой кабельный лоток/кабельный лоток лестничного типа в кН/м без учета временной нагрузки
-
Расстояние между опорами в м
-
Прогиб боковой стенки в мм при допустимой нагрузке (кН/м)
-
Схема нагрузки при методе испытания
-
Кривая нагрузки на листовой кабельный лоток/кабельный лоток лестничного типа шириной (в мм)
-
Кривая прогиба боковой стенки на каждое расстояние между опорами
-
- Все виды
-
Все виды
-
Аксессуары
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Комплект продольных соединителей Magic
KTSMV 615 DD 6068938 1 Штук
Крышка с поворотным фиксатором
DRL 150 FT 6051359 3 м
Угловая секция 45° 60 FT
RB 45 615 FT 6036132 1 Штук
Угловая секция 90° 60 FT
RB 90 615 FT 6036592 1 Штук
Угловая секция с возможностью регулировки угла 60 FT
RB W 615 FT 6037122 1 Штук
Т-образное/крестовое соединение 60 FT
RAA 615 FT 6042213 1 Штук
Т-образная секция 60 FT
RT 615 FT 6038132 1 Штук
Крышка с поворотным фиксатором
DRL 150 DD 6052706 3 м
Разделительная полочка 60 DD
TSG 60 DD 6062327 3 м
Угловая секция 45° Magic
RBM 45 615 FT 6041062 1 Штук
Угловая секция 90° Magic
RBM 90 615 FT 6041152 1 Штук - Загрузки
-
