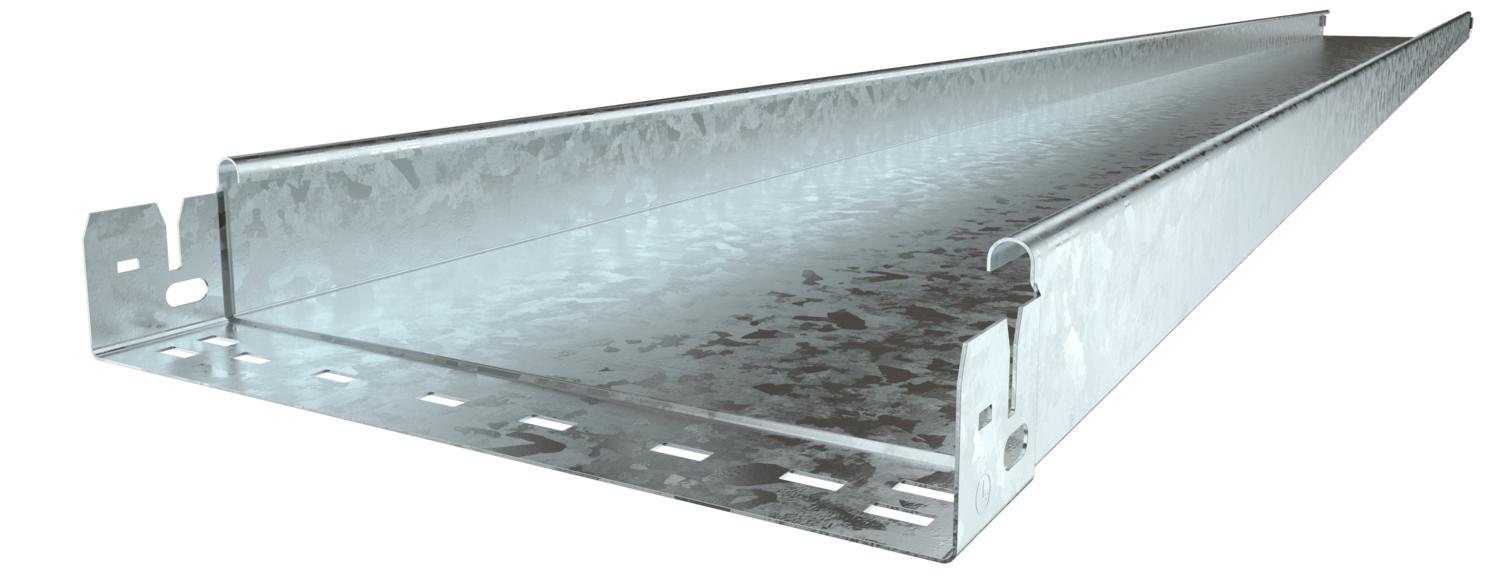

Кабельный лоток MKS-Magic® неперфорированный
Артикул, номер 6059248 | EAN 4012195831419
- Описание продукта
-
Описание продуктаНеперфорированный кабельный лоток с интегрированной системой быстрого монтажа. Полезная длина кабельного лотка в собранном состоянии составляет 3 000 мм.
-
- Технические данные
-
Технические характеристики
Боковая перфорация нет Вид соединителя кабеленесущей системы Крепление защелкиванием Высота 60 mm Длина 3050 mm Конструкция для больших расстояний нет Конструкция соединителей Встроенный соединитель Материал Сталь Монтажное отверстие в основании нет Нержавеющая сталь, протравленная нет Поверхность Горячее цинкование методом погружения Повышение живучести конструкции нет Полезная длина 3000 mm Полезное поперечное сечение 5800 mm² Полезное поперечное сечение 58 cm² Размер 60x100x3050 Размер B 100 mm Расстояние между опорами 1,0 м 1 kN/m Расстояние между опорами 1,75 м 1,25 kN/m Расстояние между опорами 2,5 м 0,5 kN/m Расстояние между опорами: 1,5 м. 1,5 kN/m С крышкой нет Схема расположения отверстий NATO нет Тип испытания под нагрузкой согласно IEC 61537 Тип II Толщина листа 1 mm Углеродный след CO₂ (GWP) от колыбели до ворот 4,6671 кг CO₂e / 1 Метр Цвет цинковый Ширина 100 mm Технические данные

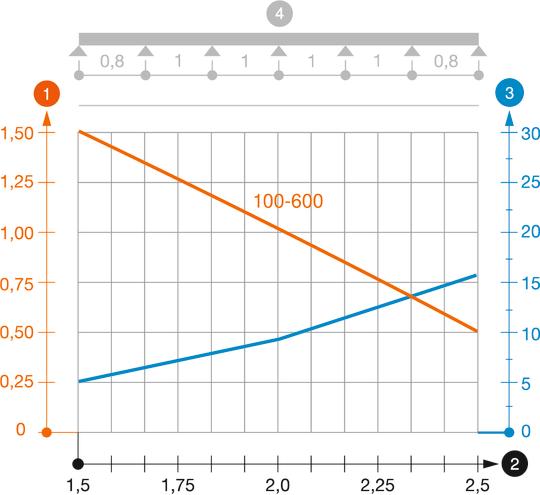

Диаграмма нагрузки на кабельный лоток типа MKSMU 60
-
Допустимая нагрузка на листовой кабельный лоток/кабельный лоток лестничного типа в кН/м без учета временной нагрузки
-
Расстояние между опорами в м
-
Прогиб боковой стенки в мм при допустимой нагрузке (кН/м)
-
Схема нагрузки при методе испытания
-
Кривая нагрузки на листовой кабельный лоток/кабельный лоток лестничного типа шириной (в мм)
-
Кривая прогиба боковой стенки на каждое расстояние между опорами
-

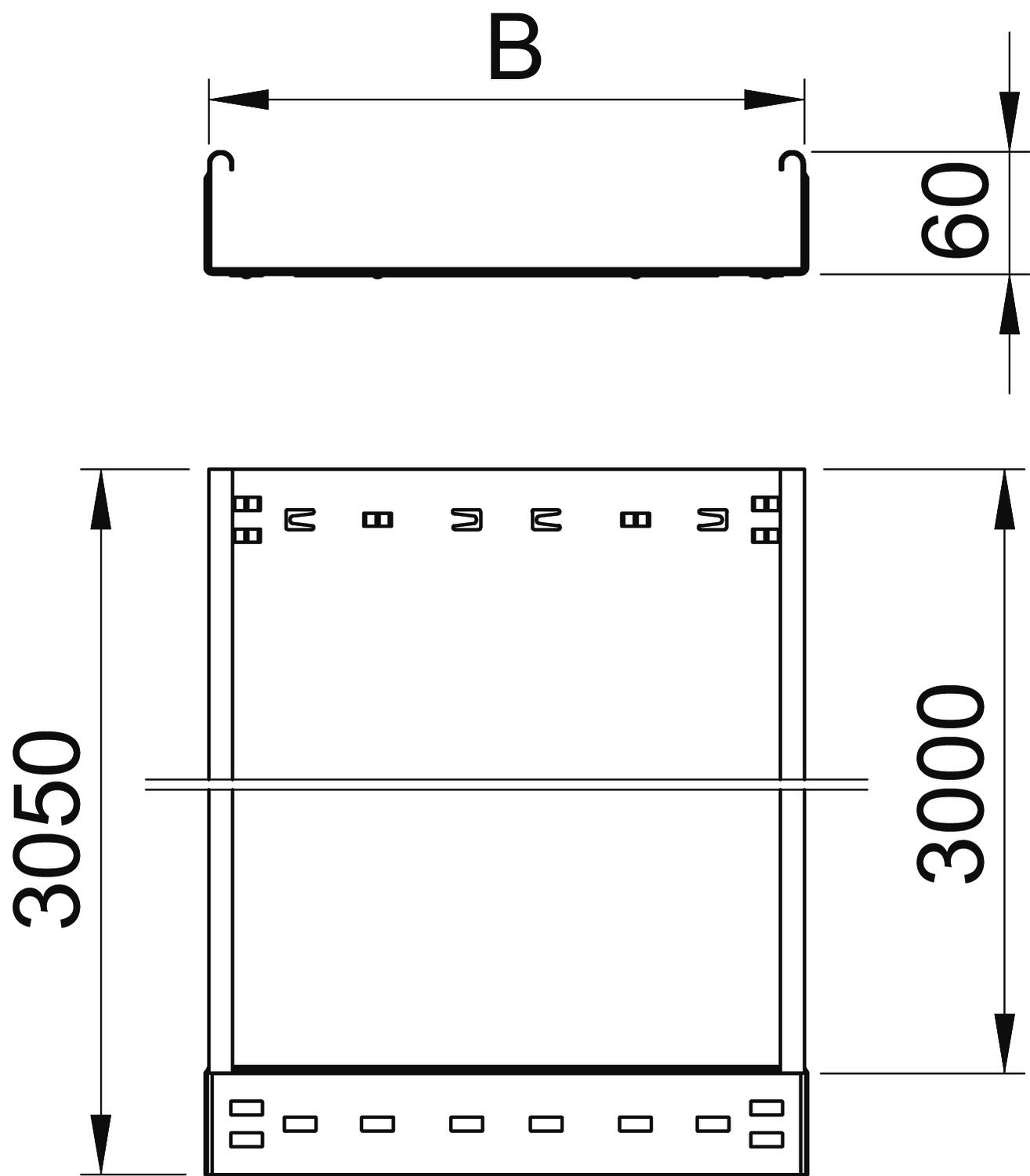

- Все виды
-
Все виды
-
Аксессуары
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Комплект продольных соединителей Magic
KTSMV 610 DD 6068936 1 Штук
Крышка с поворотным фиксатором
DRL 100 FT 6051340 3 м
Угловая секция 45° 60 FT
RB 45 610 FT 6036130 1 Штук
Угловая секция 90° 60 FT
RB 90 610 FT 6036590 1 Штук
Угловая секция с возможностью регулировки угла 60 FT
RB W 610 FT 6037120 1 Штук
Т-образное/крестовое соединение 60 FT
RAA 610 FT 6042211 1 Штук
Т-образная секция 60 FT
RT 610 FT 6038130 1 Штук
Крестообразное ответвление 60 FT
RK 610 FT 7027411 1 Штук
Крышка с поворотным фиксатором
DRL 100 DD 6052703 3 м
Разделительная полочка 60 DD
TSG 60 DD 6062327 3 м
Угловая секция 45° Magic
RBM 45 610 FT 6041060 1 Штук
Угловая секция 90° Magic
RBM 90 610 FT 6041150 1 Штук - Загрузки
-
