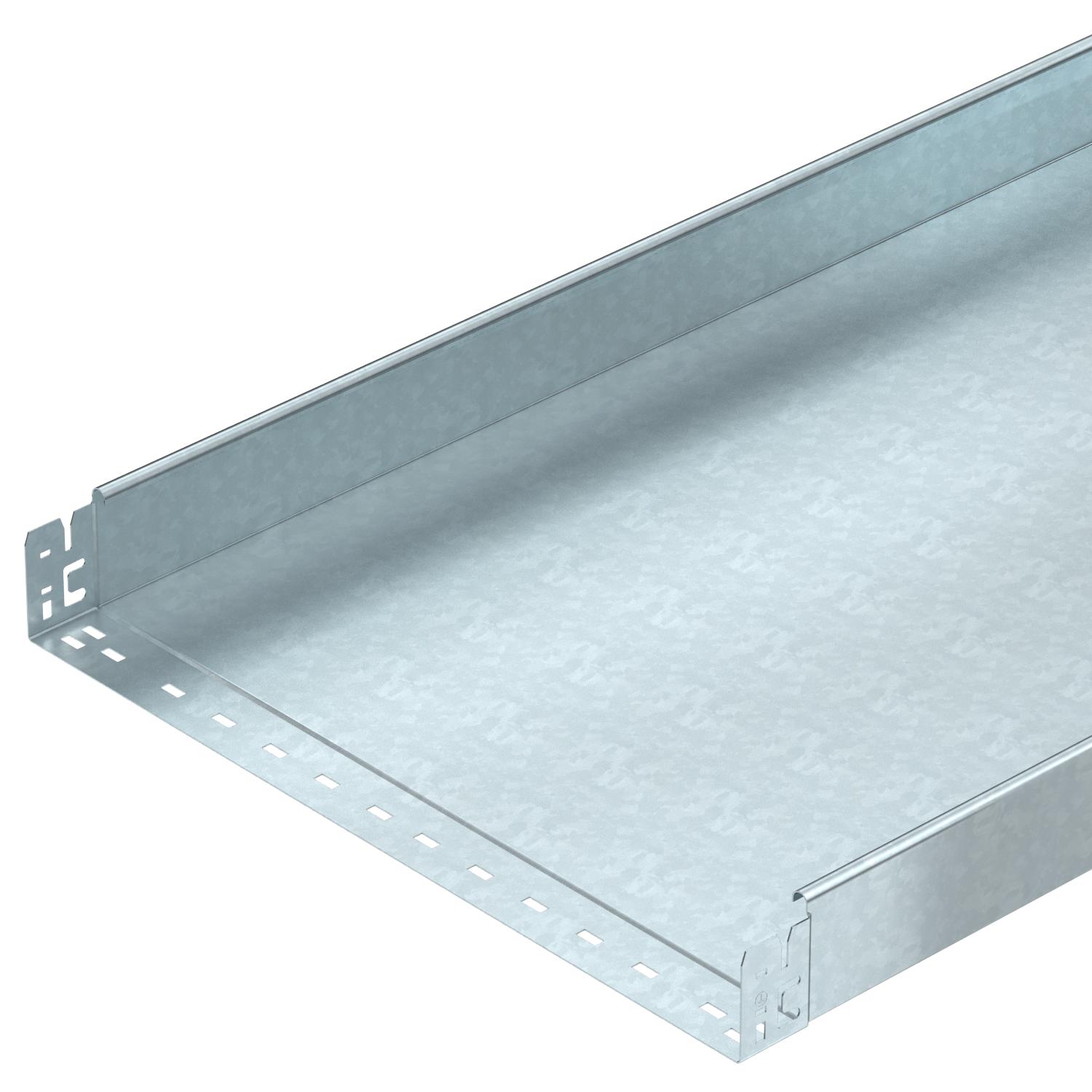

Кабельный лоток MKS-Magic® неперфорированный
Артикул, номер 6059337 | EAN 4012195831754
- Описание продукта
-
Описание продуктаНеперфорированный кабельный лоток с интегрированной системой быстрого монтажа. Полезная длина кабельного лотка в собранном состоянии составляет 3 000 мм.
-
- Технические данные
-
Технические характеристики
Боковая перфорация нет Вид соединителя кабеленесущей системы Крепление защелкиванием Высота 85 mm Длина 3050 mm Конструкция для больших расстояний нет Конструкция соединителей Встроенный соединитель Материал Сталь Монтажное отверстие в основании нет Нержавеющая сталь, протравленная нет Поверхность Горячее цинкование методом погружения Повышение живучести конструкции нет Полезная длина 3000 mm Полезное поперечное сечение 508 cm² Полезное поперечное сечение 50800 mm² Размер 85x600x3050 Размер B 600 mm Расстояние между опорами 1,0 м 1,1 kN/m Расстояние между опорами 1,75 м 1,4 kN/m Расстояние между опорами 2,5 м 0,5 kN/m Расстояние между опорами: 1,5 м. 1,75 kN/m С крышкой нет Схема расположения отверстий NATO нет Тип испытания под нагрузкой согласно IEC 61537 Тип II Толщина листа 1 mm Углеродный след CO2 (GWP) от колыбели до ворот 15,0453 кг CO₂e / 1 Метр Цвет цинковый Ширина 600 mm Технические данные
Диаграмма нагрузки на кабельный лоток типа MKSMU 85
-
Допустимая нагрузка на листовой кабельный лоток/кабельный лоток лестничного типа в кН/м без учета временной нагрузки
-
Расстояние между опорами в м
-
Прогиб боковой стенки в мм при допустимой нагрузке (кН/м)
-
Схема нагрузки при методе испытания
-
Кривая нагрузки на листовой кабельный лоток/кабельный лоток лестничного типа шириной (в мм)
-
Кривая прогиба боковой стенки на каждое расстояние между опорами
-
- Все виды
-
Все виды
-
Аксессуары
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Комплект продольных соединителей Magic DD
KTSMV 860 DD 6069036 1 Штук
Крышка с поворотным фиксатором
DRL 600 FT 6051472 3 м
Угловая секция 45° 85 FT
RB 45 860 FT 6036240 1 Штук
Угловая секция 90° 85 FT
RB 90 860 FT 6036722 1 Штук
Угловая секция с возможностью регулировки угла 85 FT
RB W 860 FT 6037230 1 Штук
Т-образное/крестовое соединение 85 FT
RAA 860 FT 6042243 1 Штук
Т-образная секция 85 FT
RT 860 FT 6038240 1 Штук
Крестообразное ответвление 85 FT
RK 860 FT 7027441 1 Штук
Крышка с поворотным фиксатором
DRL 600 DD 6052724 3 м
Разделительная полочка 85 DD
TSG 85 DD 6062331 3 м
Угловая секция 45° Magic
RBM 45 860 FT 6041440 1 Штук
Угловая секция 90° Magic 85 FT
RBM 90 860 FT 6041520 1 Штук - Загрузки
-
