Кабельный ввод с метрической резьбой, устойчивый к УФ
Артикул, номер 2022901 | EAN 4012195896708
- Описание продукта
-
Описание продуктаСамый быстрый и удобный способ обеспечить разгрузку от натяжения и герметичность, с помощью кабельных вводов на распределительных коробках и корпусах: кабельные вводы V-TEC VM от OBO. Со встроенной интегрированной уплотнительной кромкой и специальной пластинчатой конструкцией OBO достигается класс защиты IP68. Функции разгрузки от натяжения и герметичность протестированы согласно DIN EN 62444.
Соединительная резьба метрическая. Долговременное применение: оптимальная адаптация резьбы с правильным подъемом обеспечивает длительную виброустойчивость
Применение: от установки в частных жилых домах с распределительными коробками до промышленного использования в распределительном шкафу.
Температура применения от -20° C до +65° C.
-
- Технические данные
-
Технические характеристики

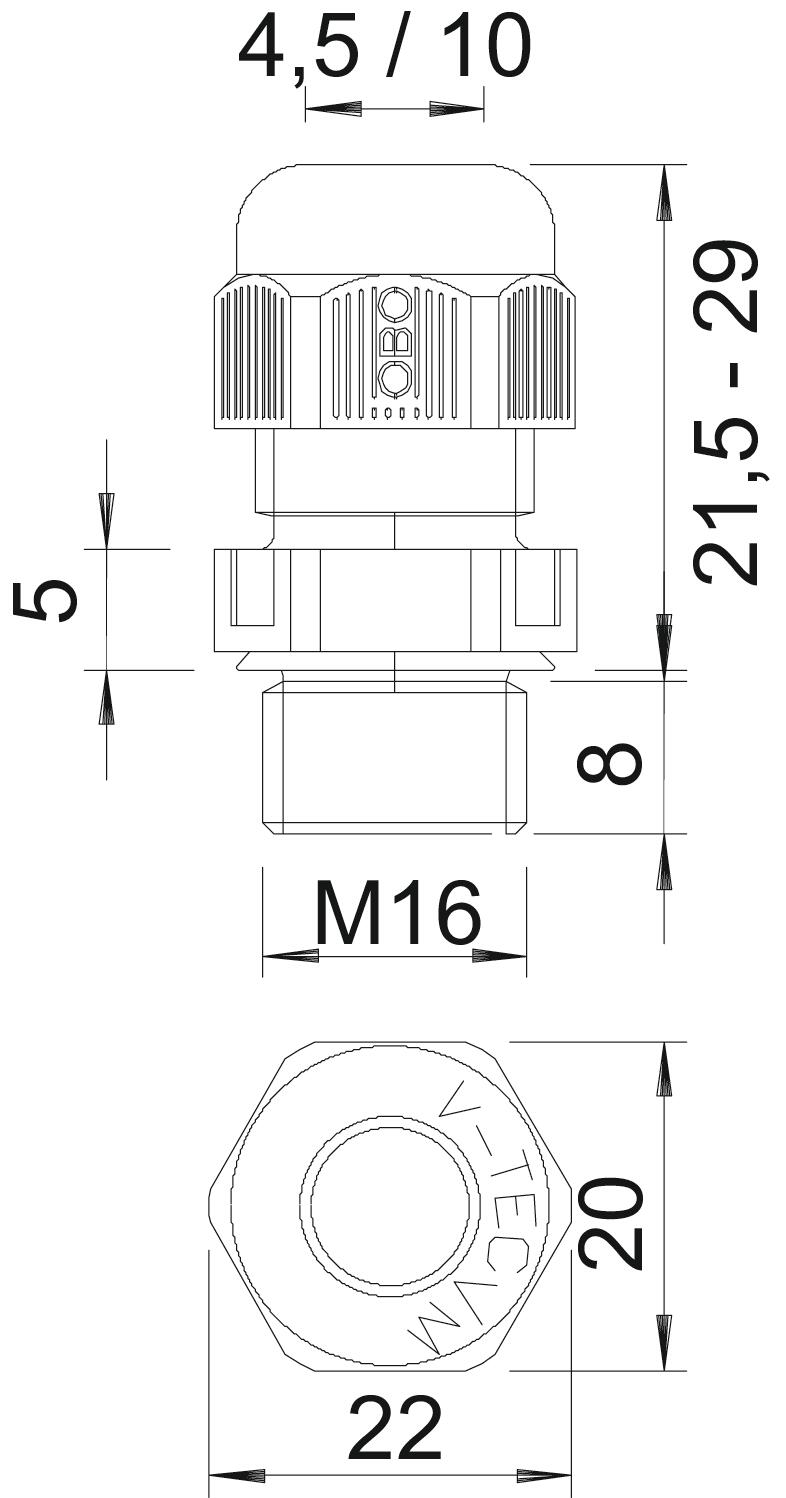

взрывозащищённый нет Вид защиты IP68 Вид резьбы Метрический Вид уплотнения Уплотнительное кольцо Возможность разгрузки от усилий натяжения да Диапазон плотности D макс. 10 mm Диапазон плотности D мин. 4,5 mm Диапазон рабочих температур макс. 65 °C Диапазон рабочих температур мин. -20 °C Длина резьбы 8 mm Для взрывоопасной зоны без Для взрывоопасной зоны с газом без Для взрывоопасной зоны с пылью без защита от прогибания нет Исполнение прямой Кабельный ввод для плоского кабеля нет Материал Полиамид Не содержит галогенов да Нестабильный момент вращения 2 Nm Номинальный размер метрической резьбы 16 Размер L макс. 23,5 mm Размер L1 мм 8 mm Размер L мин. 21,5 mm Размер M16 Размер E 22 mm Размер L2 5 mm Размер под ключ 20 Разъемное болтовое соединение нет Резьба M16 x 1,5 С контргайкой нет Трудновоспламеняющийся согласно VDE 0471/DIN 695 части 2-1, температура при испытании 650 °C Углеродный след CO2 (GWP) от колыбели до ворот 0,0314 кг CO2e / 1 Шт. Ударопрочность нет Универсальное уплотнение нет Усилено стекловолокном нет Цвет светло-серый Шестигранник, угловой размер 22 mm - Все виды
-
Все виды
-
Монтажные принадлежности
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Контргайка, метрическая резьба
116 M16 LGR PA 2048914 100 Штук - Загрузки
-
