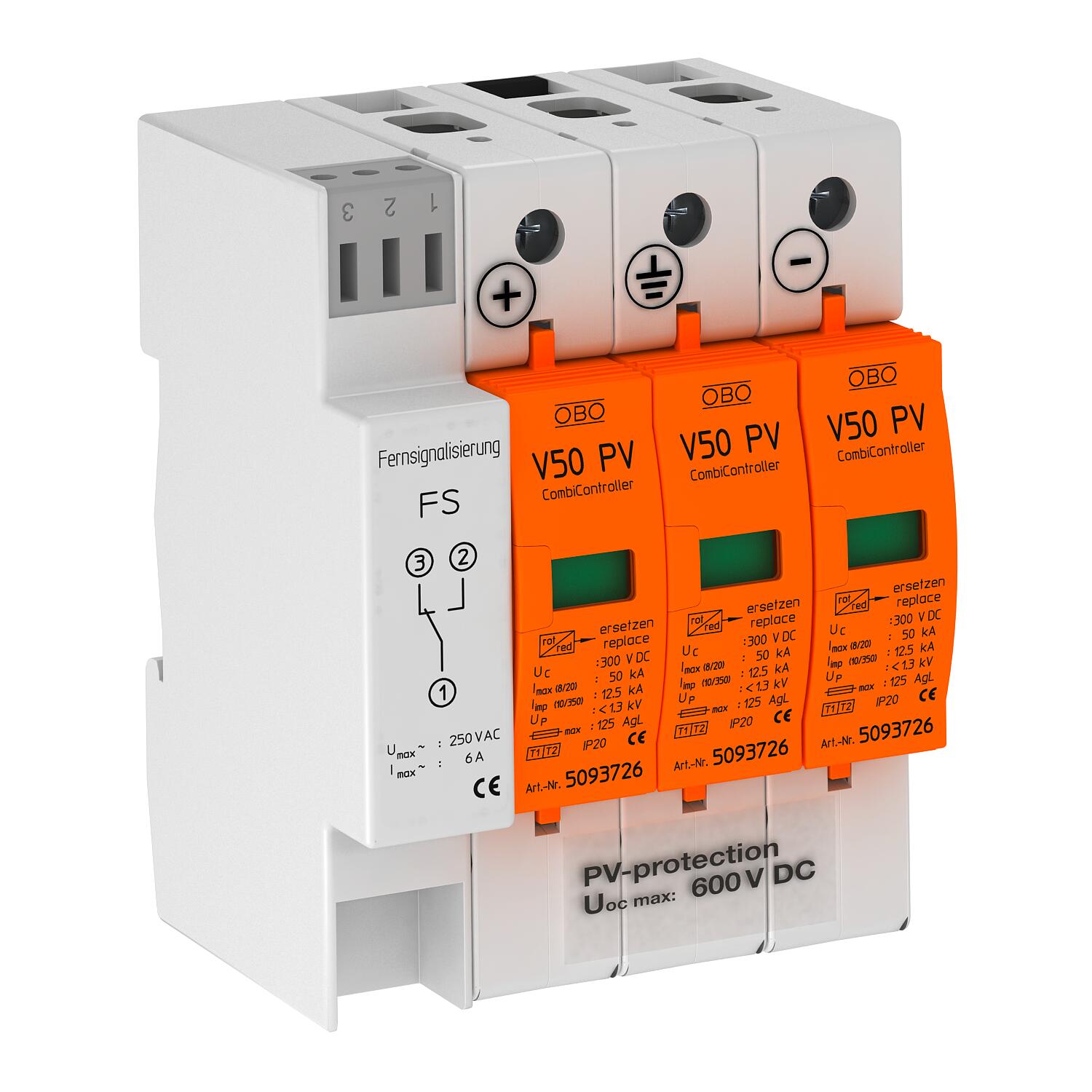

Комбинированный УЗИП для фотогальванических сетей V50, 600 В постоянного, с дистанционной сигнализацией 3 | IP20

Комбинированный УЗИП для фотогальванических сетей V50, 600 В постоянного, с дистанционной сигнализацией

Артикул, номер 5093625 | EAN 4012195709022

Артикул, номер / Типы

Исполнение	3

Вид защиты	IP20

Описание продукта

Описание продукта

Комбинированный разрядник V50 тип 1+2 для фотоэлектрических энергоустановок с контактом FS в качестве беспотенциального переключающего контакта

• Блок, состоящий из штекерного варистора молниеотвода с разделительным приспособлением
• Устойчивая к ошибкам схема защиты Y согласно VDE 0100-712 (EN 50539-12)
• Устройство защиты от перенапряжений, система выравнивания потенциалов согласно VDE 0100-443 (IEC 60364-4-44)
• Токоотводящая способность до 12,5 кА (10/350) и 50 кА (8/20) на полюс
• Токоотводящая способность до 12,5 кА (10/350) и 50 кА (8/20) на полюс
• Низкий уровень защиты сети пост. тока: < 2,6 кВ и Uoc max = 600 В пост. тока
• С системой оптической индикации рабочего состояния для использования в корпусах распределителей

Применение: фотоэлектрические энергоустановки с молниеотводом
При опасности образования конденсата из-за ветра, льда, изменения температуры или солнечного тепла по мере необходимости требуется предпринять дополнительные меры!

Технические данные

Технические характеристики

SPD согласно EN 61643-11	Тип 1+2
SPD согласно IEC 61643-1	класс I + II
Вид защиты	IP20
Вид монтажа	DIN-рейка 35 мм
Время срабатывания	<25 ns
Диапазон рабочих температур макс.	80 °C
Диапазон рабочих температур мин.	-40 °C
Дистанционная сигнализация	да
Исполнение	3-полюсный для систем PV, с FS
Исполнение	3
Контакты дистанционной сигнализации	Переключающий контакт
Конфигурация сети DC	да
Конфигурация сети IT	нет
Конфигурация сети TN	нет
Конфигурация сети TN-C	нет
Конфигурация сети TN-C-S	нет
Конфигурация сети TN-S	нет
Конфигурация сети TT	нет
Конфигурация сети, иная	нет

Максимальное длительное напряжение DC	600 V
Максимальный импульсный ток (8/20)	50 kA
Максимальный ток предохранителя	125 A
Максимальный ток предохранителя	125
Номинальный импульсный ток (8/20)	30 kA
Номинальный импульсный ток утечки (8/20 мкс) [L–N]	30 kA
Переход от зоны молниезащиты	0→2
Подходит для наружного применения	нет
Поперечное сечение жесткого провода (одно-/многопроволочный) мин.	2,5 mm²
Продувающий	нет
Рабочая температура, макс.	80 °C
Рабочая температура, мин.	-40 °C
Размер	600V DC
Сечение жесткого кабеля (одно-/многожильный) макс.	35 mm²
Сигнализация на приборе	оптический
Ток грозового импульса (10/350)	12,5 kA
Топография сети	Постоянный ток (DC)
Углеродный след CO2 (GWP) от колыбели до ворот	1,0117 кг CO2e / 1 Шт.
