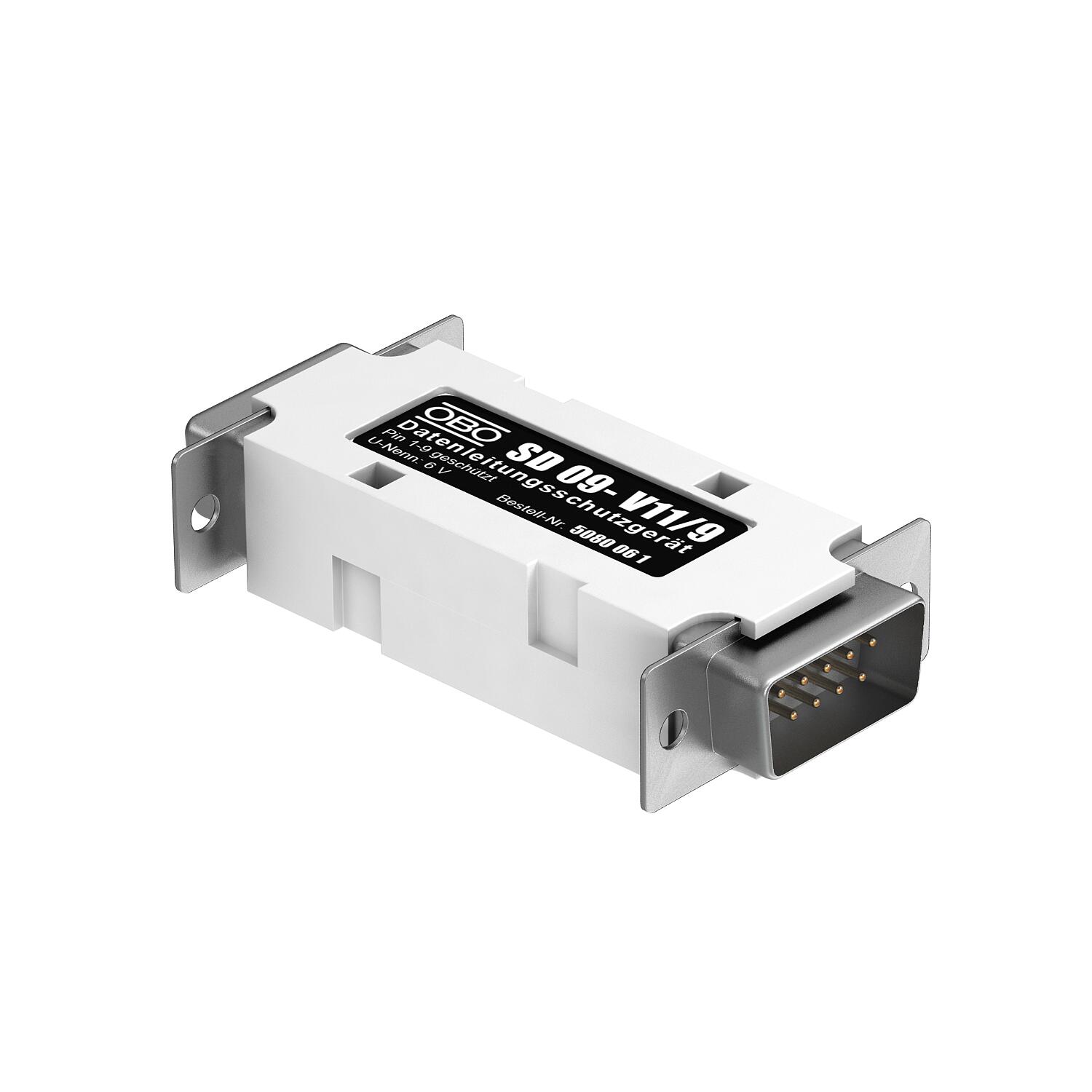

Комплект устройств высокочувствительной защиты для 9-полюсного интерфейса RS485
Артикул, номер 5080061 | EAN 4012195916277
- Описание продукта
-
Описание продуктаУстройство защиты телекоммуникационного провода для серийных интерфейсов
• доступны различные варианты подключения
• низкий уровень остаточного напряжения
Применение: системы на базе ПЛК, аварийная сигнализация, системы управления
-
- Технические данные
-
Технические характеристики

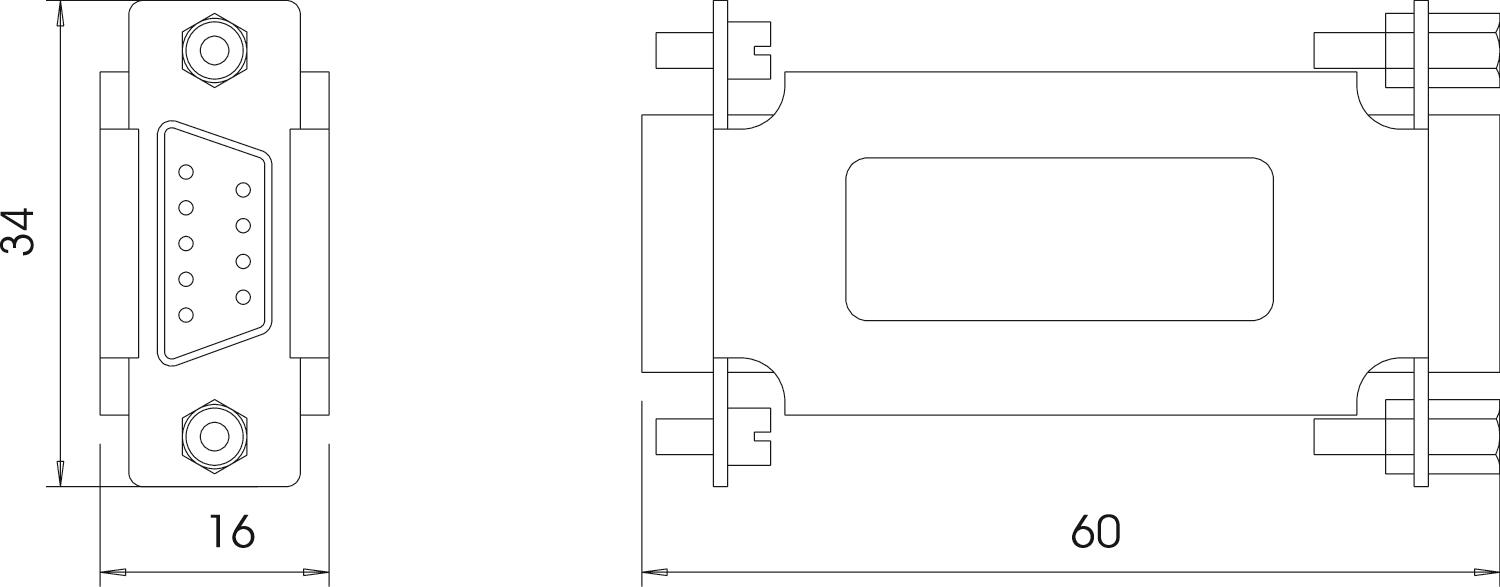

Kategorie Тип 3 / C1 SPD в соответствии с IEC 61643-21 Класс III / C1 Вид защиты IP40 Время срабатывания <10 ns Высота 34 mm Диапазон рабочих температур макс. 80 °C Диапазон рабочих температур мин. -40 °C Длина 60 mm Исполнение SUB-D, 9-полюсный Количество контактов 9 Контакт связи нет Максимальное длительное напряжение AC 5,2 V Максимальное длительное напряжение DC 8 V Номинальное напряжение 6 V Переход от зоны молниезащиты 2→3 Подключение экрана да Проверенная на взрывозащищенность конструкция нет Размер 6V Стандарт проведения испытаний IEC 61643-21 Углеродный след CO2 (GWP) от колыбели до ворот 0,0926 кг CO2e / 1 Шт. Уровень защиты жила - жила @ C1 (1 кВ / 0,5 кА) <10 V Уровень защиты жила – жила <100 V Уровень защиты жила – земля <100 V Уровень защиты при 1 кВ/мкс C3 <10 Устойчивость к воздействию импульсного тока жила – жила 0,75 kA (8/20µs) Устойчивость к воздействию импульсного тока жила – земля 0,75 kA (8/20µs) Устройство контроля разрядника нет Ширина 16 mm Штекерная система D-Sub 9-полюс. Экранирование прямое - Все виды
