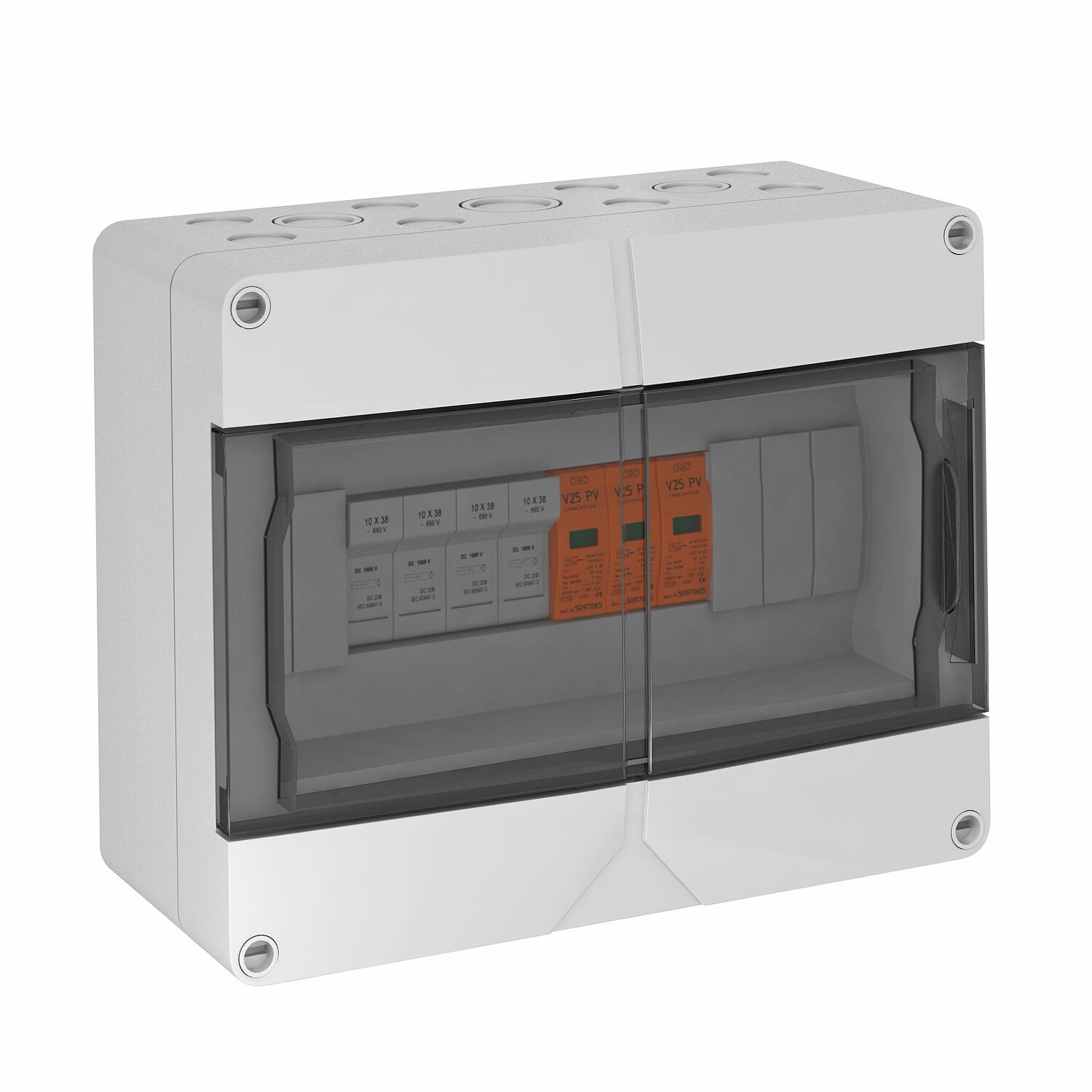

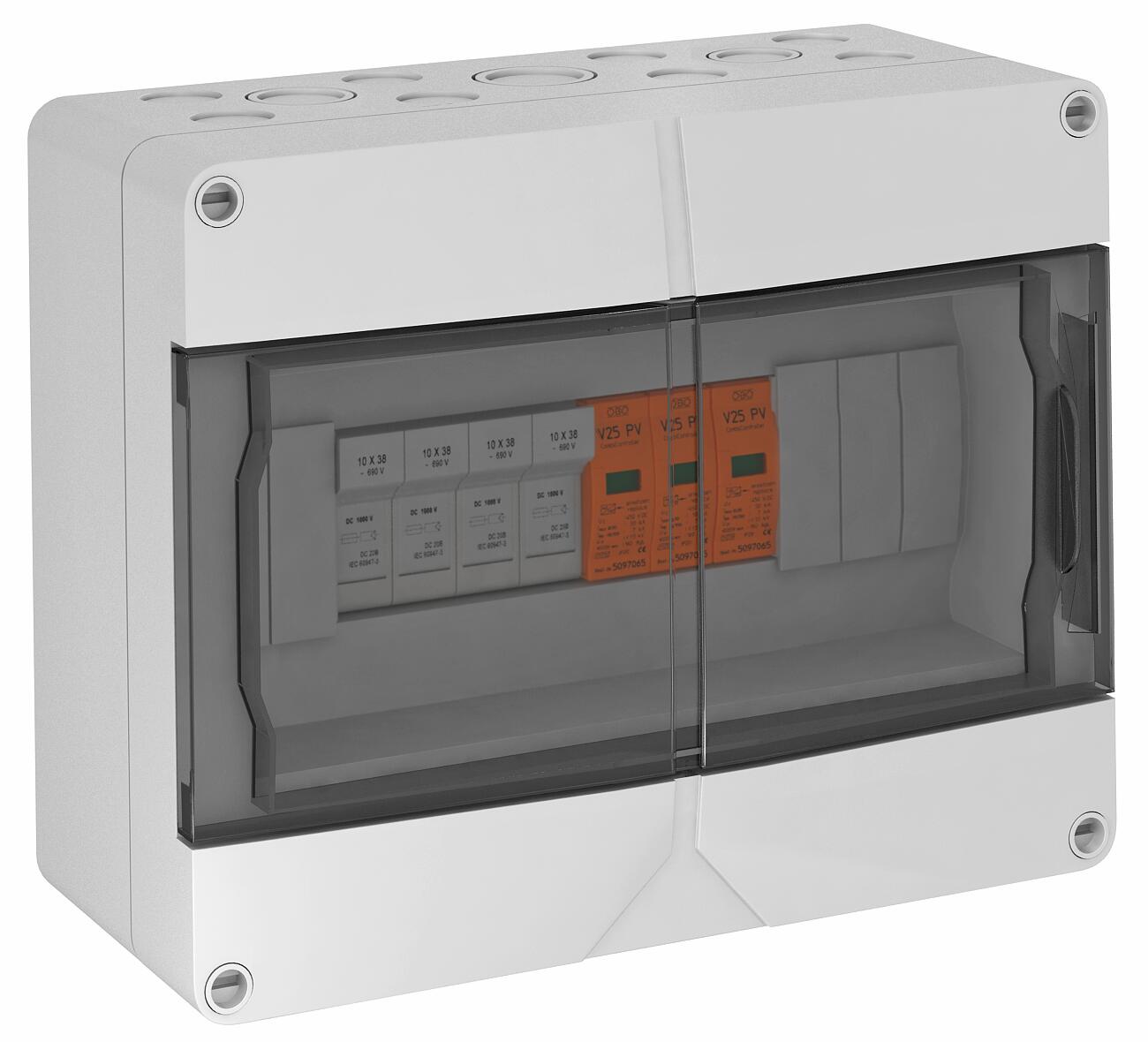

Корпус для фотогальванического устройства с 4 держателями предохранителей V25, 900В IP65

Корпус для фотогальванического устройства с 4 держателями предохранителей V25, 900В

Артикул, номер 5088640 | EAN 4012196422654

Артикул, номер / Типы	5088640 / VG-BC PV900KS4

Вид защиты	IP65

Описание продукта

Описание продукта

Системное решение с предохранителями для фотогальванического преобразователя с 1 МРР-трекером
• устойчивая к ошибкам Y-образная схема подключения в соответствии с VDE 0100-712 (50539-12)
• низкий уровень защиты постоянного тока: < 3,0 кВ (Uoc max = 900 В постоянного тока с V25-B+C/0-450PV)
• (+) полюсы защищены 4 предохранителями 10x38мм (не входят в комплект), 900 В постоянного тока
• 4 (-) полюсы в корпусе соединены параллельно при помощи клемм 6мм², до 30 А постоянного тока на клемму
• предварительно собран в корпусе из поликарбоната(IP65), УФ-устойчив для наружного применения, включая комплект кабельных вводов

Применение: для защиты стороны постоянного тока преобразователей фотогальванических установок.

В случае опасности образования конденсата вследствие воздействия ветра, снега, различных температур и солнца необходимы дополнительные меры защиты!

Технические данные

Возможности подключения

Anschlussart Generatoranschlusskasten	Пружинная клемма
SPD согласно EN 61643-11	Тип 1+2
SPD согласно IEC 61643-1	класс II
Блокировка строки	1-полюсная
Вид защиты	IP65
Вид монтажа	предварительно вмонтированный в корпус
Время срабатывания	<25 ns
Глубина	122 mm
Диапазон рабочих температур макс.	80 °C
Диапазон рабочих температур мин.	-40 °C
Дистанционная сигнализация	нет
Исполнение	Тип 1+2 в корпусе с держателями предохранителей (не скомплектованы)
Количество MPPT	1
Количество входов	4
Количество входов на MPPT	4
Количество входов строк	4
Количество выходов на MPPT	4
Количество линейных вводов	16
Конфигурация сети DC	да
Конфигурация сети IT	нет
Конфигурация сети TN	нет
Конфигурация сети TN-C	нет
Конфигурация сети TN-C-S	нет
Конфигурация сети TN-S	нет

Конфигурация сети TT	нет
Конфигурация сети, иная	нет
макс. входное напряжение пост. тока	900 V
макс. входной ток на каждую строку	30 A
макс. выходной ток	30 A
Максимальное длительное напряжение DC	900 V
Максимальный импульсный ток (8/20)	50 kA
Номинальный импульсный ток (8/20)	30 kA
Оснащен силовым разъединителем	нет
Переход от зоны молниезащиты	1→2
Поперечное сечение жесткого провода (одно-/многопроволочный) мин.	0,5 mm²
Рабочая температура, макс.	80 °C
Рабочая температура, мин.	-40 °C
Размер	900V DC
Сечение жесткого кабеля (одно-/многожильный) макс.	6 mm²
Сигнализация на приборе	оптический
Способ ввода	Болтовое соединение
Тип предохранителя	gPV (Ganzbereichs-Photovoltaikschutz = полная защита фотогальванической системы)
Ток грозового импульса (10/350)	7 kA
Топография сети	Постоянный ток (DC)
Углеродный след CO2 (GWP) от колыбели до ворот	2,6144 кг CO2e / 1 Шт.
Функция мониторинга	нет
Цвет	светло-серый; RAL 7035
