Крестообразное ответвление 110 FT
Артикул, номер 7027463 | EAN 4012197339593
- Описание продукта
-
Описание продуктаКрестообразное ответвление для создания горизонтального ответвления, фасонная деталь для защелкиваемых и привинчиваемых кабельных лотков, высота боковой стенки 110 мм. Безвинтовой монтаж с помощью двойных зажимов или резьбовое соединение посредством винтов с полукруглой низкой головкой FRS и комбинированных гаек M6. Можно устанавливать как внутри помещения, так и снаружи. Крепежный материал заказывается отдельно.
-
- Технические данные
-
Технические характеристики
Вид соединителя кабеленесущей системы на винтах/на зажимах Диапазон рабочих температур макс. 120 °C Диапазон рабочих температур мин. -20 °C Конструкция для больших расстояний нет Конструкция соединителей Встроенный соединитель Материал Сталь Нержавеющая сталь, протравленная нет Поверхность Горячее цинкование методом погружения Повышение живучести конструкции нет Размер 110x600 Рекомендованное количество винтов 48 St. Схема расположения отверстий NATO нет Толщина борта 1,25 mm Толщина листа 1 mm Толщина материала пластины дна 1 mm Цвет цинковый Размеры

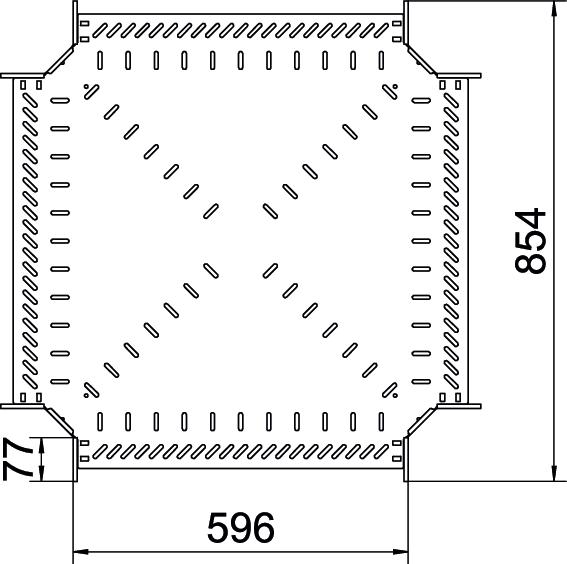

Высота 110 mm Размер B 600 mm Ширина 600 mm Углеродный след CO2 (Product Carbon Footprint)
CO₂ Footprint (GWP) 24,4445 kg CO₂e Declared Unit (LCA) Шт. Declared Unit Quantity (LCA) 1 Дата определения значения CO2 2025-05-14T00:00:00.000+0200 Углеродный след CO2 (GWP) от колыбели до ворот 24,4445 кг CO2e / 1 Шт. - Все виды
-
Аксессуары
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Крышка крестообразного ответвления DD
RKD 600 DD 7027850 1 Штук Монтажные принадлежности
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Двойной зажим для монтажа фасонных деталей A2
DOP A2 6035998 1 Штук
Болт с полукруглой плоской головкой и комбинированной гайкой F
FRSB 6x12 F 6406122 100 Штук - Загрузки
-
