Крестовой соединитель DIN для плоских проводников
Артикул, номер 5314658 | EAN 4012195419471
- Описание продукта
-
Описание продукта• в соответствии с требованиями VDE 0185-305-3 (IEC/ EN 62305-3)
• посадка: макс FL 30 x FL 30 или макс FL 40 x FL 40
• без промежуточной пластины
• смонтирован при помощи 4 шестигранных болтов M8 x 25 и 4 шестигранных гаек M8 (F)
-
- Технические данные
-
Технические характеристики

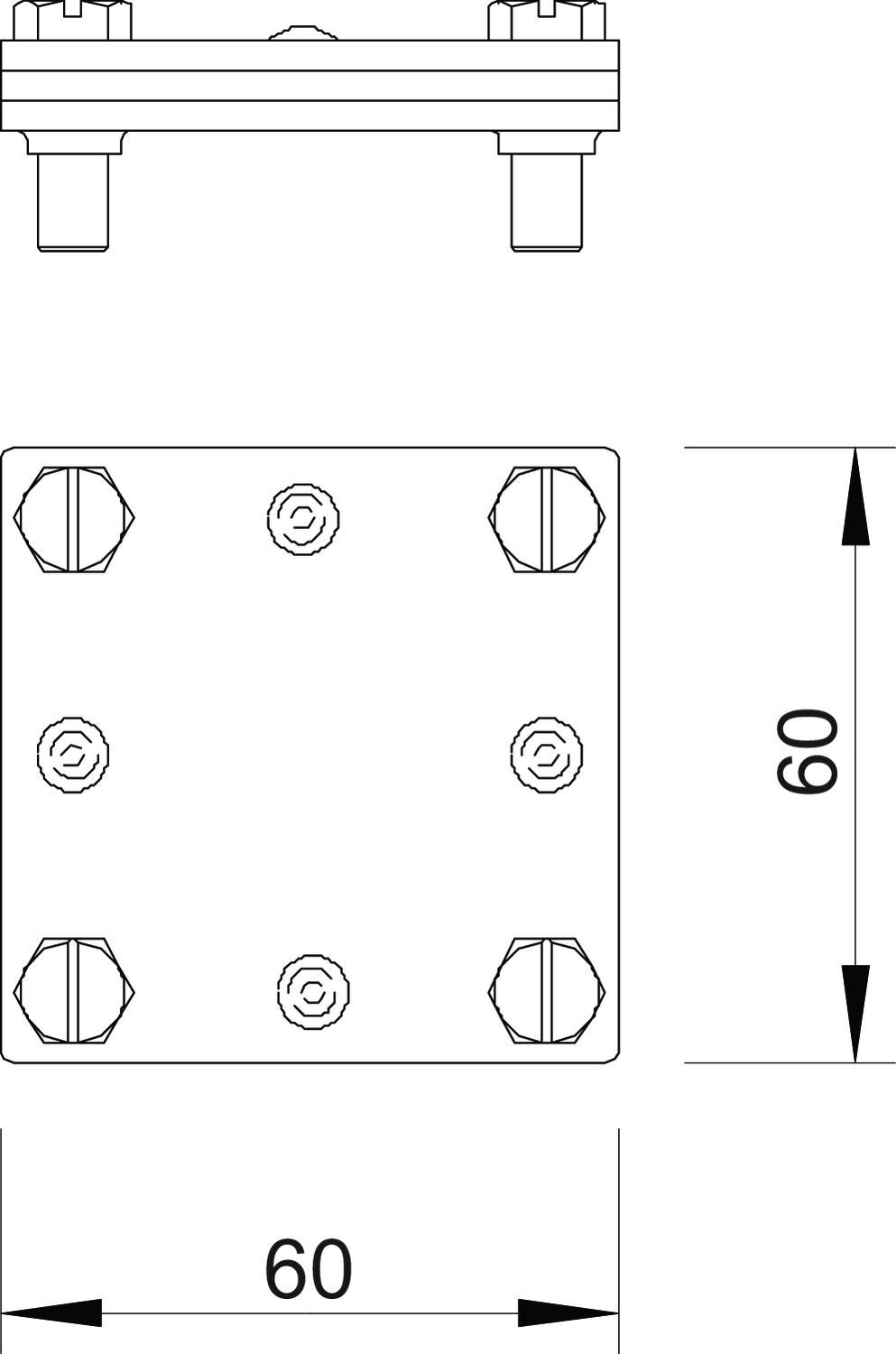

Вид крепежного винта Болт с шестигранной головкой Вид соединителя Крестовой соединитель Материал Сталь Поверхность Горячее цинкование методом погружения Подходит для соединения Плоский проводник Fl 30 / Fl 30 Посадка max. FL30 mm Промежуточная пластина нет Размер 30mm Размер B 60 mm Размер A 60 mm Токопроводящая способность H/100 kA - Все виды
- Загрузки
-
Техническая спецификация 256 A-DIN 30 FT / 5314658 , 0.20MB , pdfРуководство Lightning protection guide , 0.18MB , pdfРуководство Guide, earthing systems , 2.10MB , pdfREACH Декларация соответствия 256 A-DIN 30 FT / 5314658 , 0.27MB , pdfRoHS Декларация соответствия 256 A-DIN 30 FT / 5314658 , 0.12MB , pdfИнструкции по монтажу Mounting and installation instructions, cross-connectors , 2.00MB , pdf
