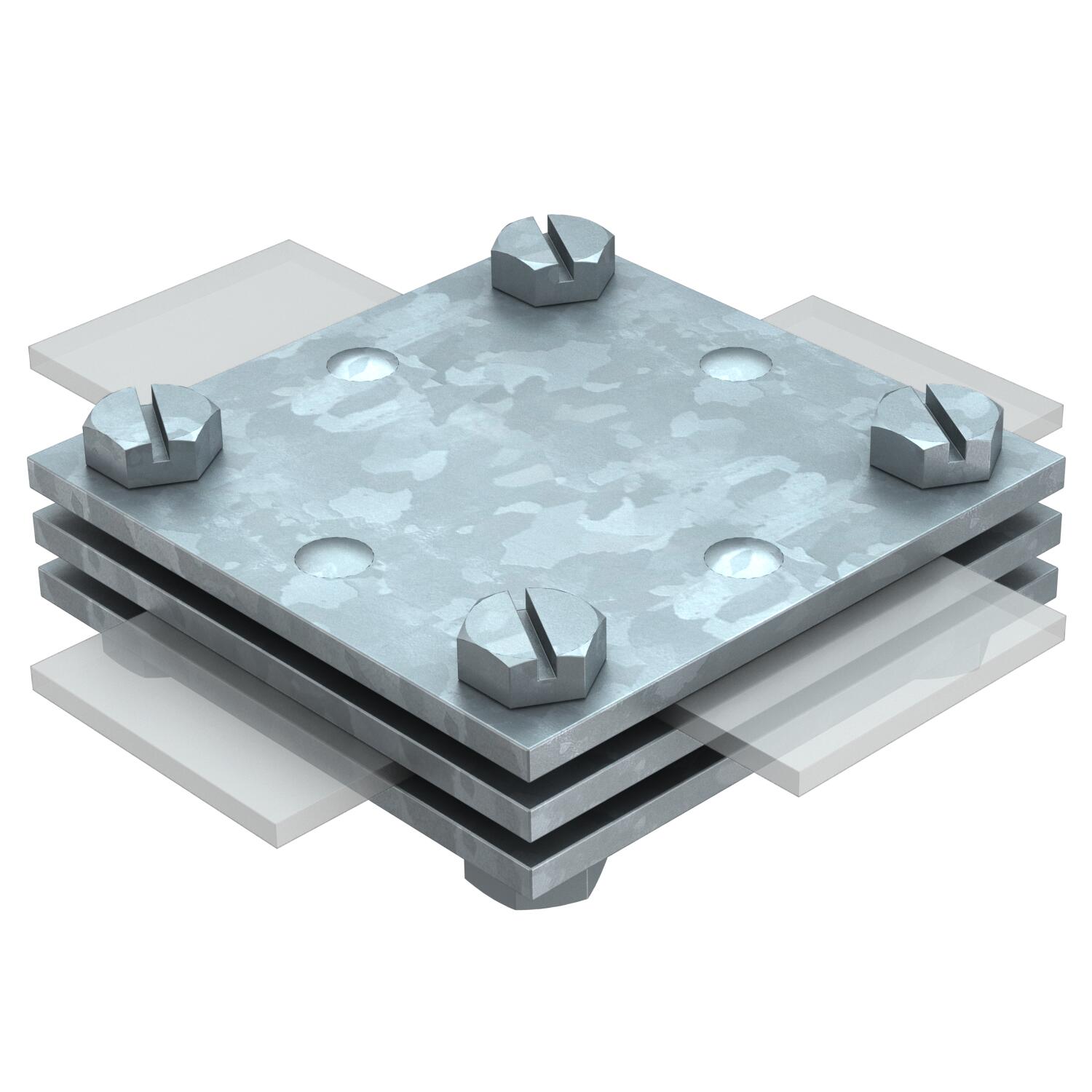

Крестовой соединитель DIN для плоских проводников, с промежуточной пластиной
Артикул, номер 5314623 | EAN 4012195419358
- Описание продукта
-
Описание продукта• в соответствии с требованиями VDE 0185-305-3 (IEC/ EN 62305-3)
• посадка: макс FL 30 x FL 30 или макс FL 40 x FL 40
• с промежуточной пластиной
• смонтирован при помощи 4 шестигранных болтов M8 x 25 и 4 шестигранных гаек M8
-
- Технические данные
-
Технические характеристики

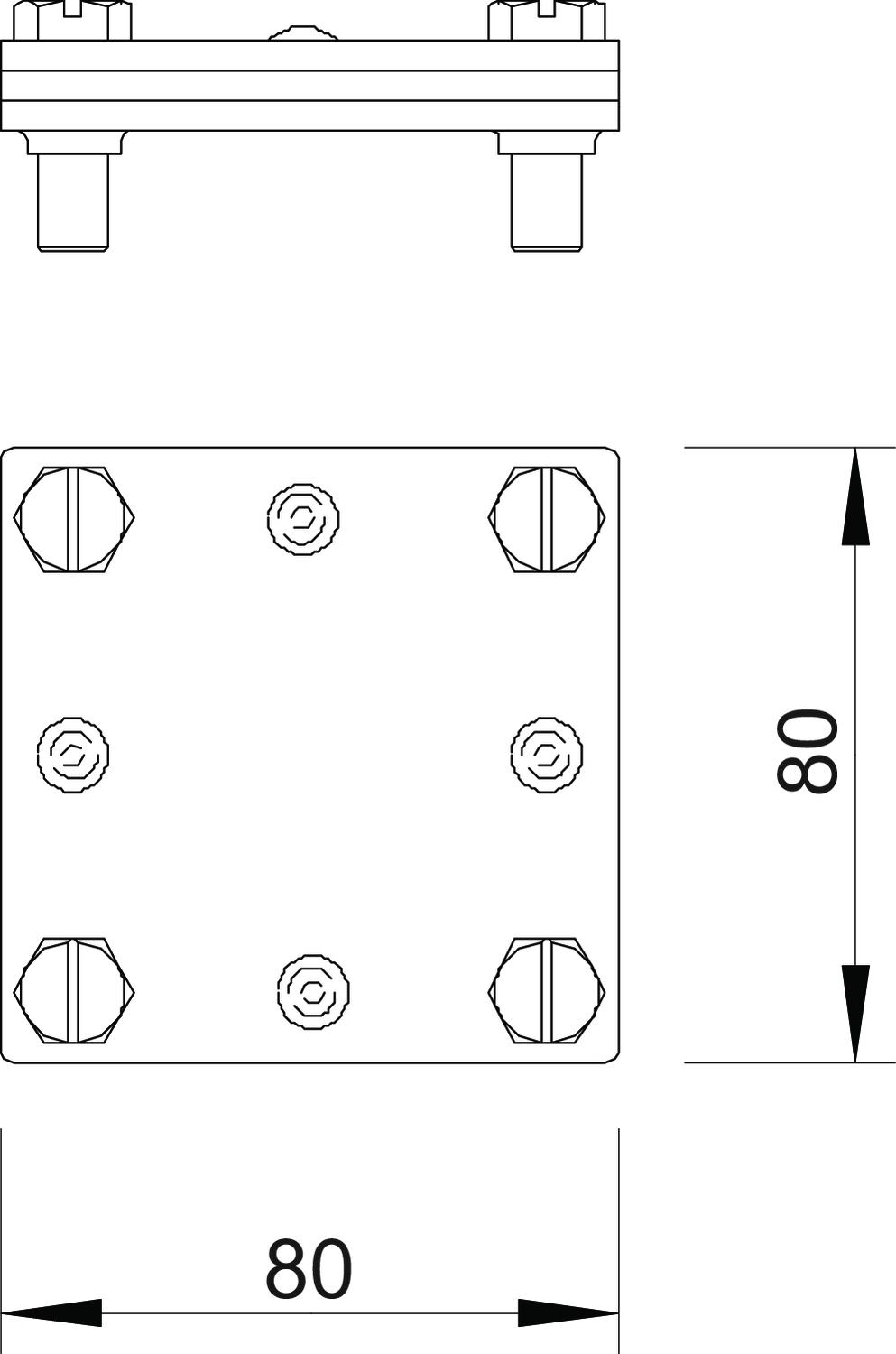

Вид крепежного винта Болт с шестигранной головкой Вид соединителя Крестовой соединитель Материал Сталь Поверхность Горячее цинкование методом погружения Подходит для соединения Плоский проводник Fl 40 / Fl 40 Посадка max. FL40 mm Промежуточная пластина да Размер 40mm Размер B 80 mm Размер A 80 mm Токопроводящая способность H/100 kA - Все виды
