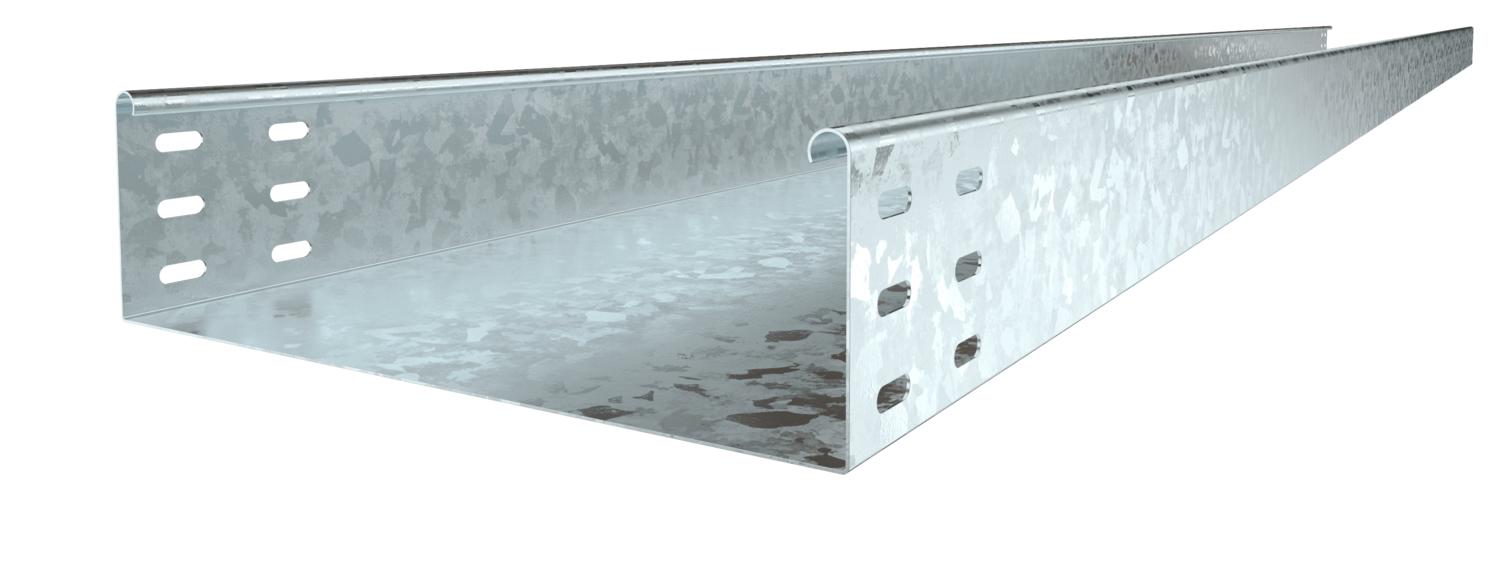

Листовой кабельный лоток SKSU 85 FT
Артикул, номер 6064562 | EAN 4012196020058
- Описание продукта
-
Описание продуктаSKSU 85 = Система усиленных кабельных лотков, неперфорированная, с высотой стенки 85 мм.
Магнитное затухание от влияния экрана: без крышки 20 дБ, с крышкой 50 дБ.
Кабельный лоток с двух сторон имеет соединительные отверстия. Продольные соединители необходимо заказывать отдельно.
-
- Технические данные
-
Технические характеристики
Боковая перфорация нет Вид соединителя кабеленесущей системы Привинчен Конструкция для больших расстояний нет Конструкция соединителей Без соединителя Материал Сталь Монтажное отверстие в основании нет Нержавеющая сталь, протравленная нет Поверхность Горячее цинкование методом погружения Повышение живучести конструкции нет Полезное поперечное сечение 25300 mm² Полезное поперечное сечение 253 cm² Размер 85 x 300 Размер 85x300x3000 С крышкой нет Схема расположения отверстий NATO нет Тип испытания под нагрузкой согласно IEC 61537 Тип II Толщина листа 1,5 mm Цвет цинковый Размеры
Высота 85 mm Длина 3000 mm Размер B 300 mm Ширина 300 mm Нагрузки
Расстояние между опорами 1,0 м 2,25 kN/m Расстояние между опорами 2,5 м 1,5 kN/m Расстояние между опорами 3,0 м 0,75 kN/m Расстояние между опорами: 1,5 м. 2,8 kN/m Технические данные
Диаграмма нагрузки на кабельный лоток SKSU 85
- Все виды
-
Все виды
- Загрузки
-
Техническая спецификация SKSU 830 FT / 6064562 , 0.26MB , pdfРуководство KTS cable tray systems , 1.61MB , pdfДекларация соответствия ЕС SKSU 830 FT / 6064562 , 0.10MB , pdfИнструкции по монтажу General information on the mounting , 0.81MB , pdfИнструкции по монтажу Screwable cable tray system , 9.58MB , pdfТекст для тендера для этого продукта не доступен.
