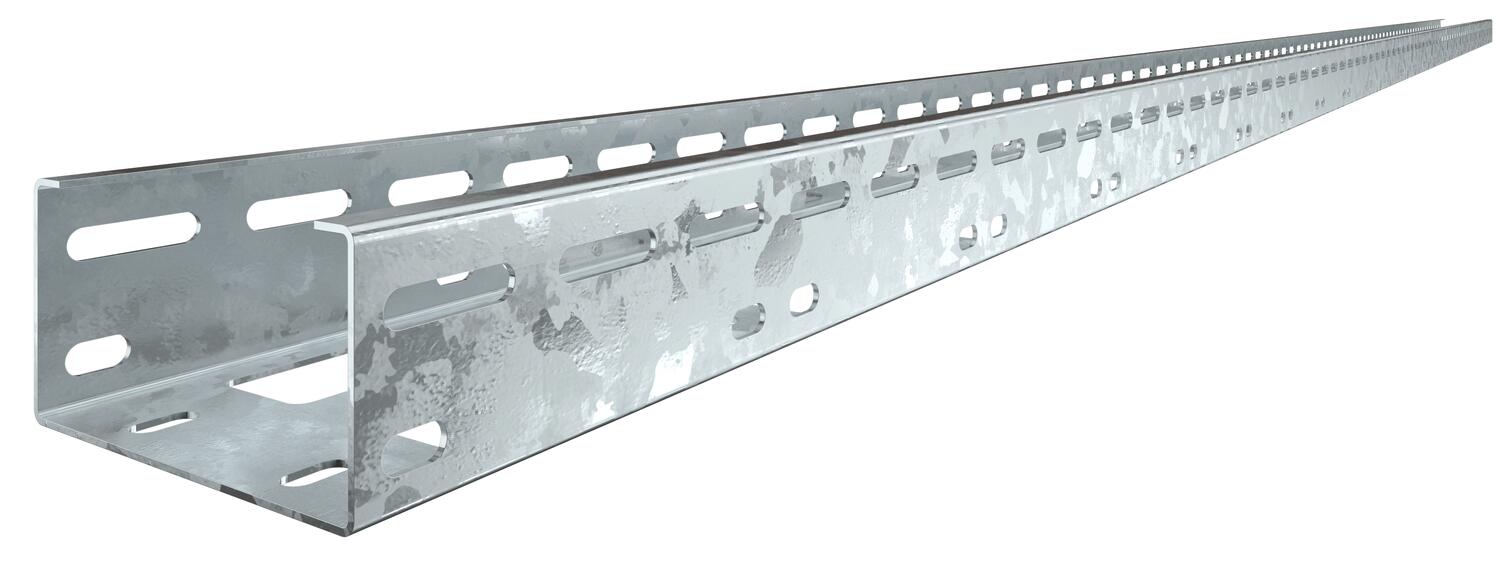

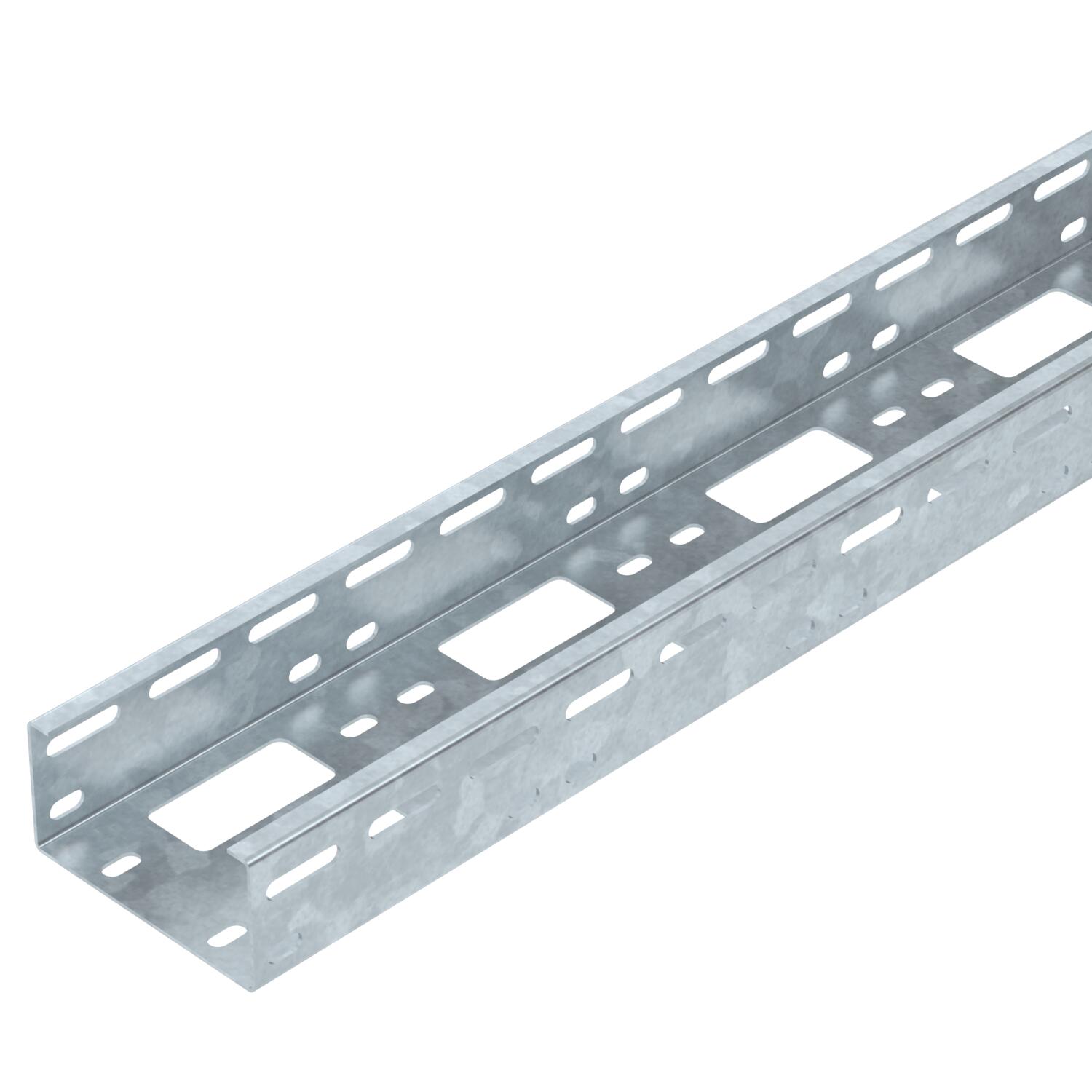

Мини-канал AZ 100 FT

Артикул, номер / Типы	6076246 / AZK A 100 FT

Длина	3000 mm

Ширина	100 mm

Толщина листа	1,5 mm

Повышение живучести конструкции	нет

Описание продукта

Описание продукта

Мини-канал AZ с высотой боковой стенки 50 мм.
Магнитное затухание от влияния экрана: без крышки 20 дБ, с крышкой 50 дБ.

Технические данные

Боковая перфорация	да
Высота	50 mm
Длина	3000 mm
Конструкция для больших расстояний	нет
Конструкция соединителей	Без соединителя
Материал	Сталь
Монтажное отверстие в основании	да
Нержавеющая сталь, протравленная	нет
Поверхность	Горячее цинкование методом погружения
Повышение живучести конструкции	нет
Полезное поперечное сечение	50 cm²
Полезное поперечное сечение	5000 mm²

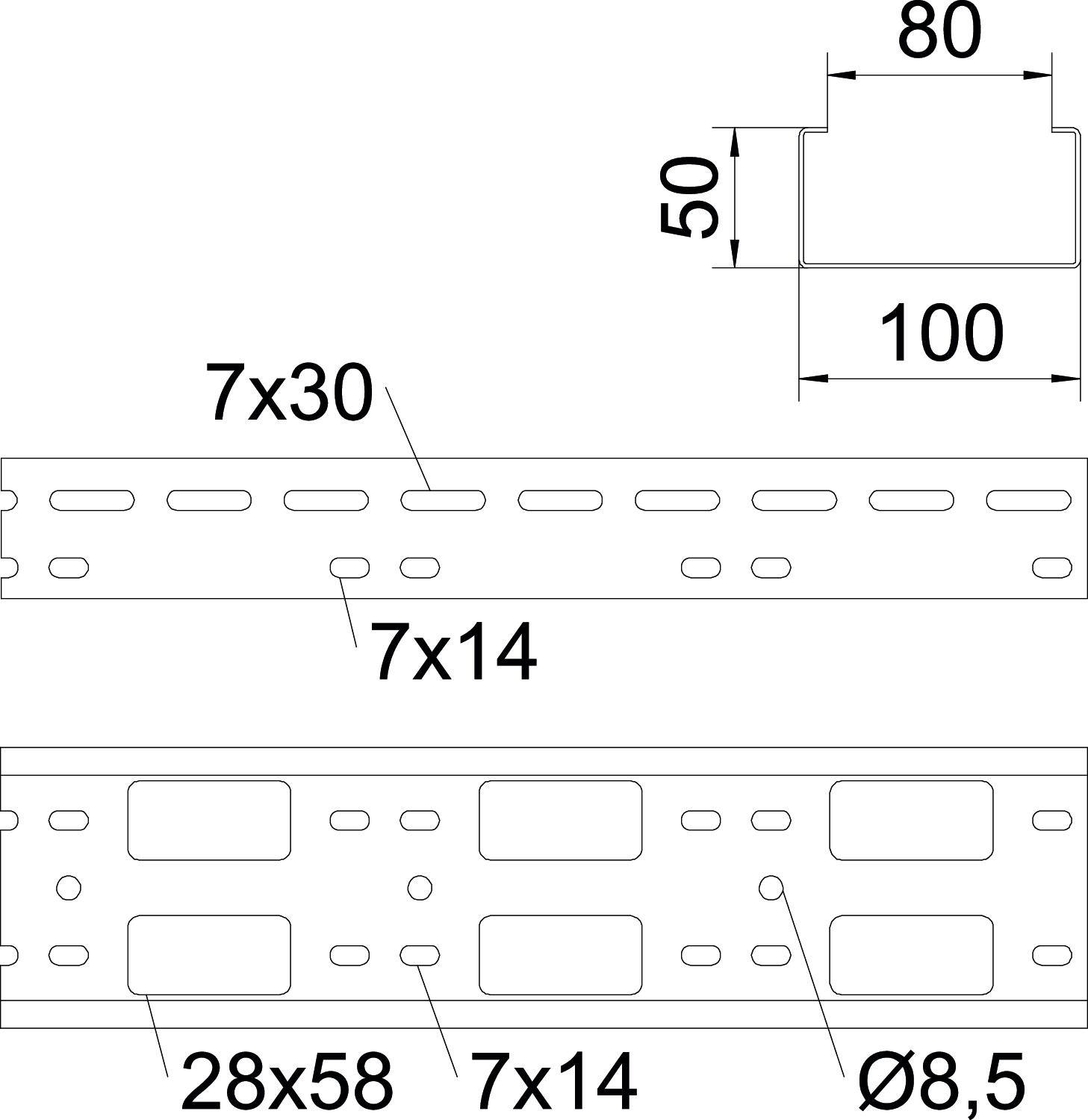

Размер	50x100x3000
Расстояние между опорами 1,0 м	1,4 kN/m
Расстояние между опорами 1,0 м	3 kN/m
Расстояние между опорами 2,5 м	0,8 kN/m
Расстояние между опорами 3,0 м	0,25 kN/m
Расстояние между опорами: 1,5 м.	2,4 kN/m
Схема расположения отверстий NATO	нет
Толщина листа	1,5 mm
Углеродный след CO2 (GWP) от колыбели до ворот	5,2765 кг CO2e / 1 Метр
Цвет	цинковый
Ширина	100 mm

Технические данные

Допустимая нагрузка на листовой кабельный лоток/кабельный лоток лестничного типа в кН/м без учета временной нагрузки
Расстояние между опорами в м
Прогиб боковой стенки в мм при допустимой нагрузке (кН/м)
Схема нагрузки при методе испытания
Кривая нагрузки на листовой кабельный лоток/кабельный лоток лестничного типа шириной (в мм)
Кривая прогиба боковой стенки на каждое расстояние между опорами

Все виды

Типы	Длина	Ширина	Толщина листа	Повышение живучести конструкции	Артикул, номер	Количество	Наименьшая единица продажи
AZK A 100 FT	3000 mm	100 mm	1,5 mm	нет	6076246	м	3 м

Принадлежности

Продукты	Типы	Артикул, номер	Количество	Наименьшая единица продажи
Продольный и угловой соединитель	VF AZK FT	6066550	Штук	25 Штук
Предохранительное кольцо 915 PE	KSR-915 PE	6066704	Штук	25 Штук
Предохранительное кольцо 910 PE	KSR-910 PE	6066712	Штук	25 Штук
Крышка с поворотным фиксатором	AZDMD 100 DD	6080235	м	3 м
