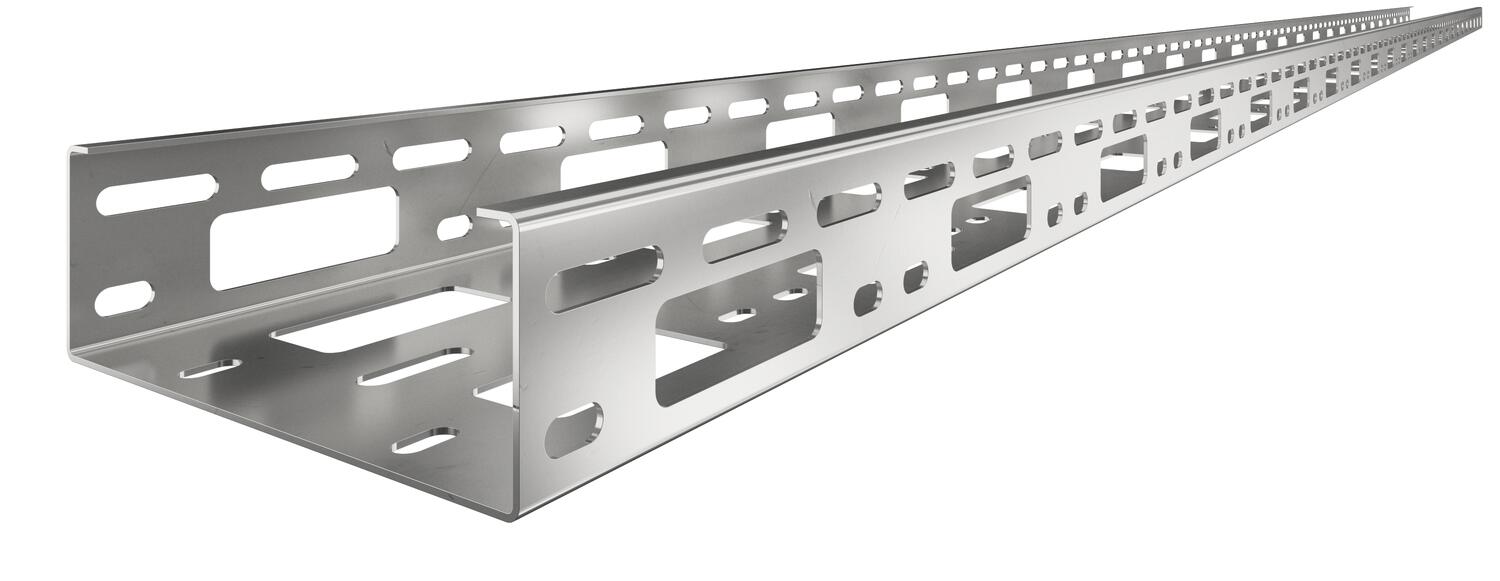

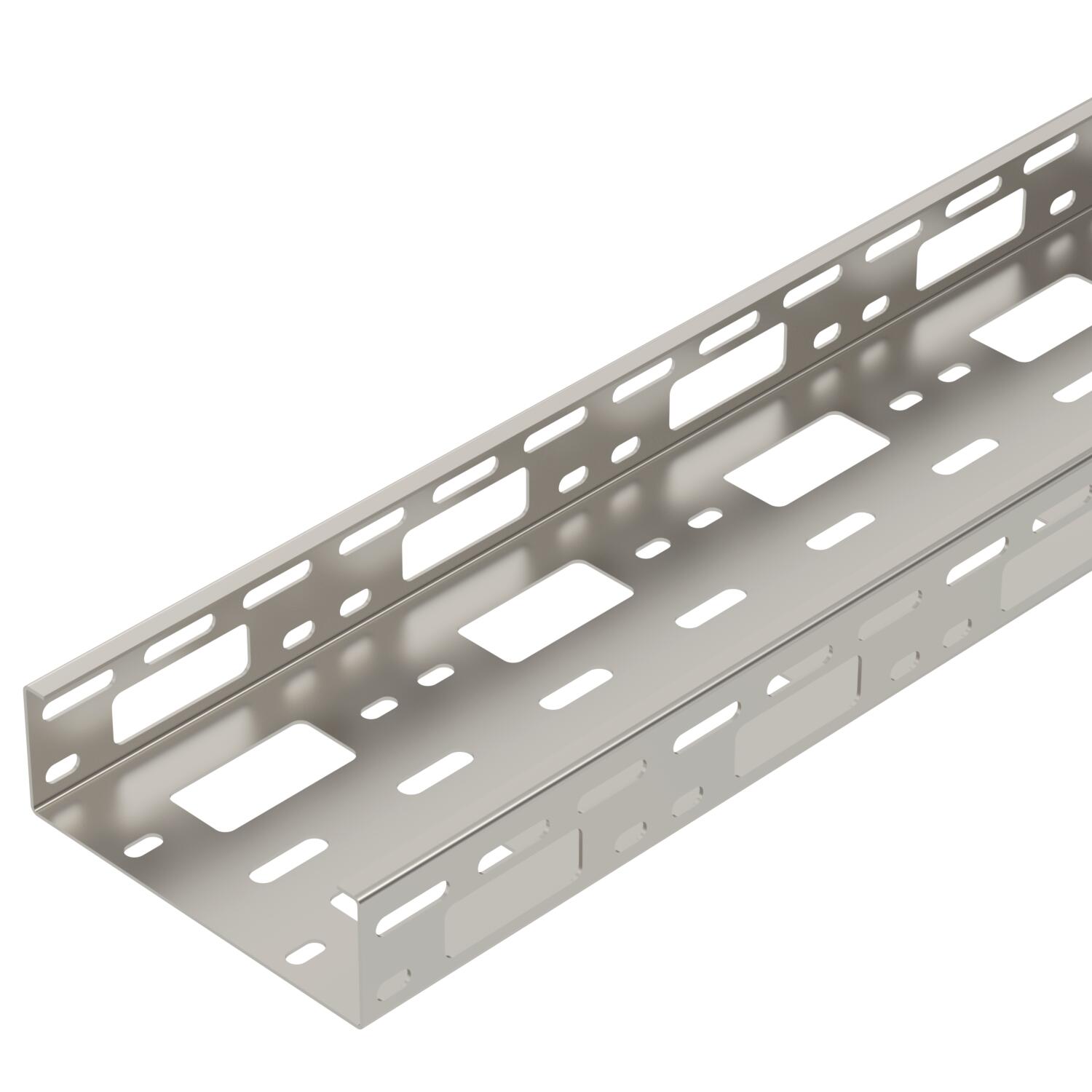

Мини-канал AZ 150 A2
Артикул, номер 6075330 | EAN 4012195811145
- Описание продукта
-
Описание продуктаМини-канал AZ с высотой боковой стенки 50 мм.
Магнитное затухание от влияния экрана: без крышки 20 дБ, с крышкой 50 дБ.
-
- Технические данные
-
Технические характеристики
Боковая перфорация да Конструкция для больших расстояний нет Конструкция соединителей Без соединителя Материал Нержавеющая сталь 1.4301 (304) Монтажное отверстие в основании да Нержавеющая сталь, протравленная нет Поверхность без обработки, дообработанный Повышение живучести конструкции нет Полезное поперечное сечение 7500 mm² Полезное поперечное сечение 75 cm² Размер 50x150x1,5 Размер 50x150x3000 Серия продукции Серия AZK Соответствует требованиям Директивы ROHS да Схема расположения отверстий NATO нет Толщина листа 1,5 mm Цвет цвета нержавеющей стали Размеры

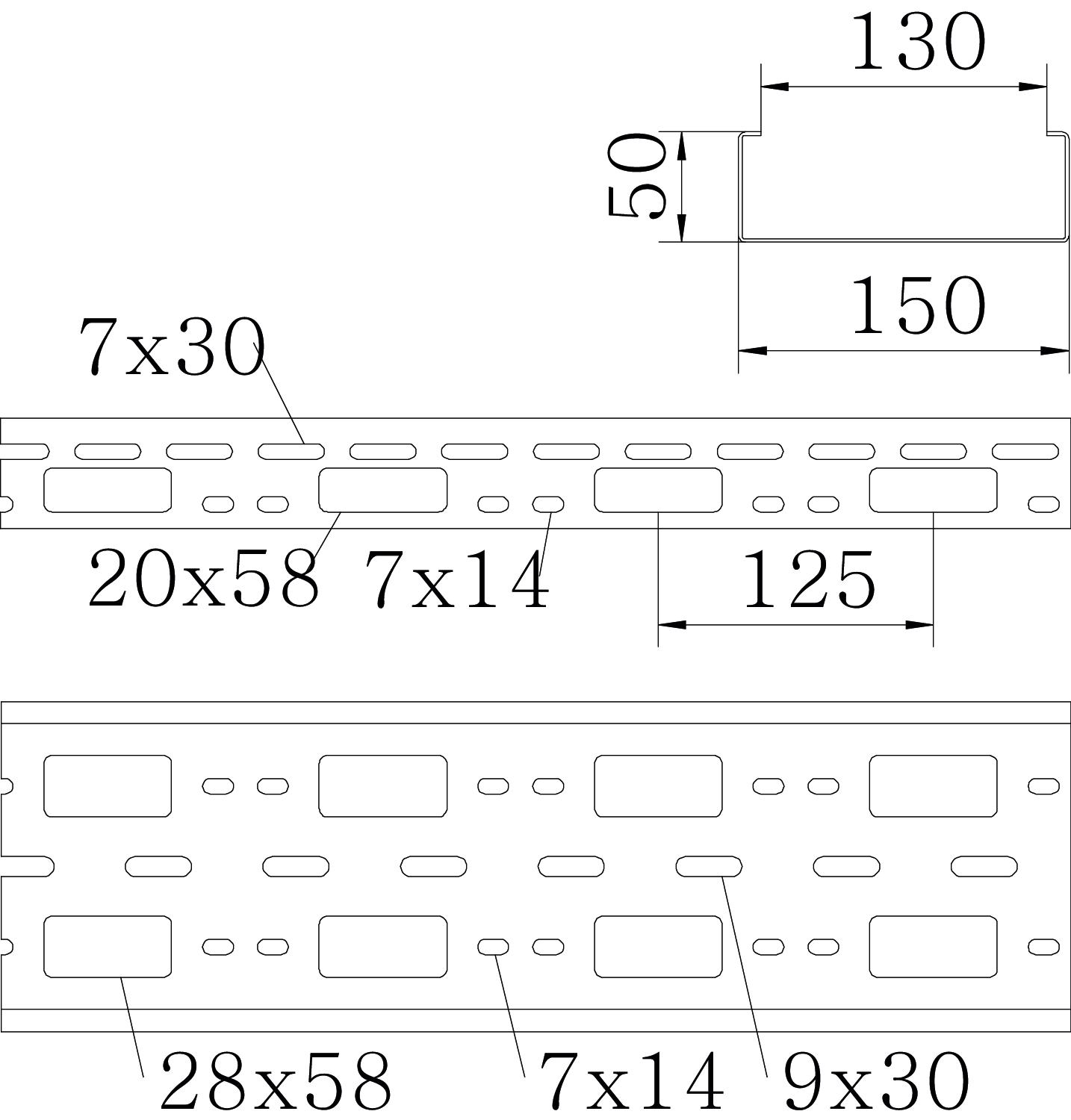

Высота 50 mm Длина 3000 mm Размер B 150 mm Ширина 150 mm Нагрузки
Расстояние между опорами 1,0 м 1,2 kN/m Расстояние между опорами 1,0 м 3 kN/m Расстояние между опорами 2,5 м 0,8 kN/m Расстояние между опорами 3,0 м 0,25 kN/m Расстояние между опорами: 1,5 м. 2 kN/m Углеродный след CO2 (Product Carbon Footprint)
CO₂ Footprint (GWP) 16,9702 kg CO₂e Declared Unit Метр Declared Unit Quantity 1 Дата определения значения CO2 2025-05-14T00:00:00.000+0200 Углеродный след CO2 (GWP) от колыбели до ворот 16,9702 кг CO2e / 1 Метр Технические данные
Диаграмма нагрузки на мини-канал AZ
- Все виды
-
Аксессуары
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Продольный и угловой соединитель A2
VF AZK A2 6066569 10 Штук
Предохранительное кольцо 915 PE
KSR-915 PE 6066704 25 Штук
Предохранительное кольцо 910 PE
KSR-910 PE 6066712 25 Штук
Крышка с поворотным фиксатором
AZDMD 150 A2 6080870 3 м - Загрузки
-
