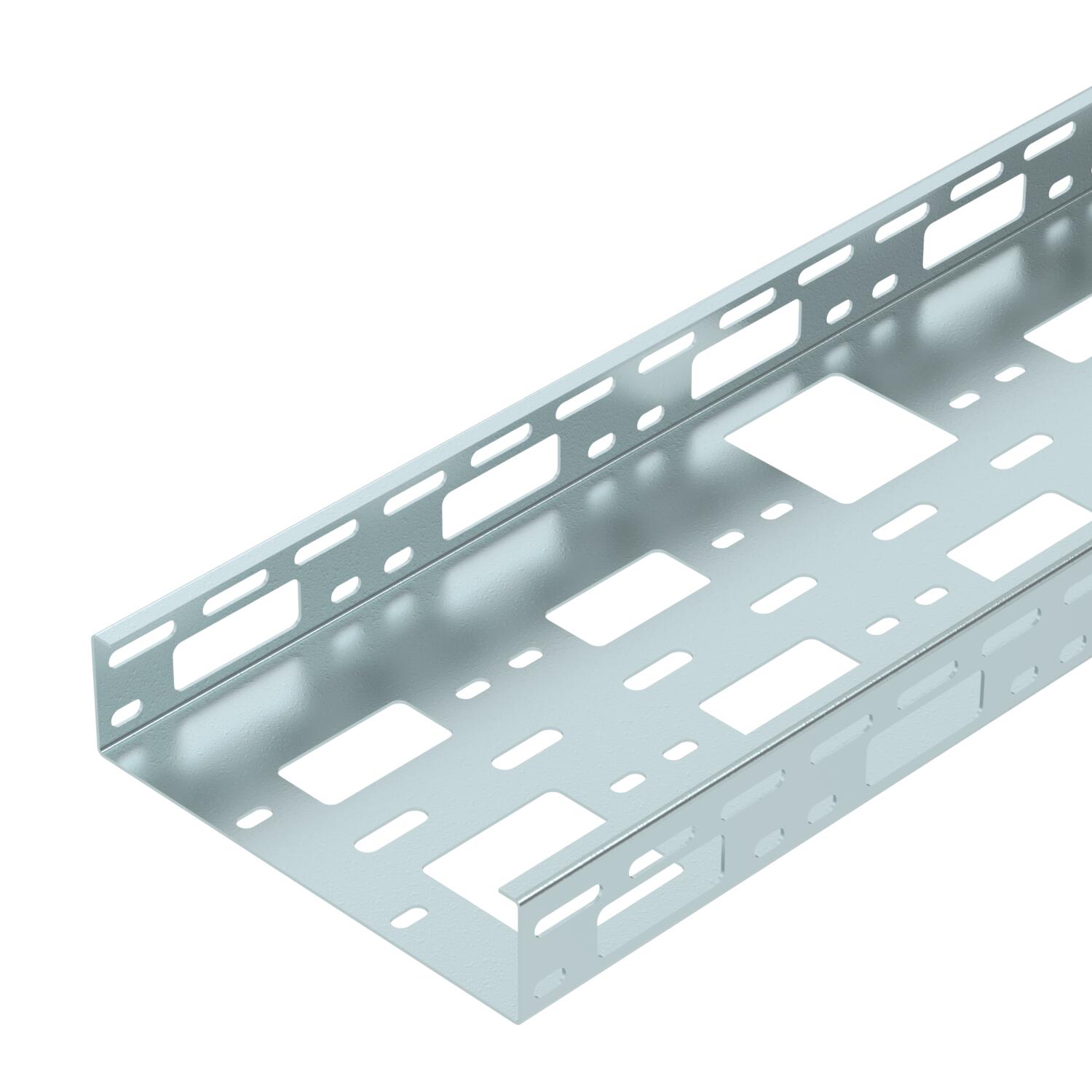

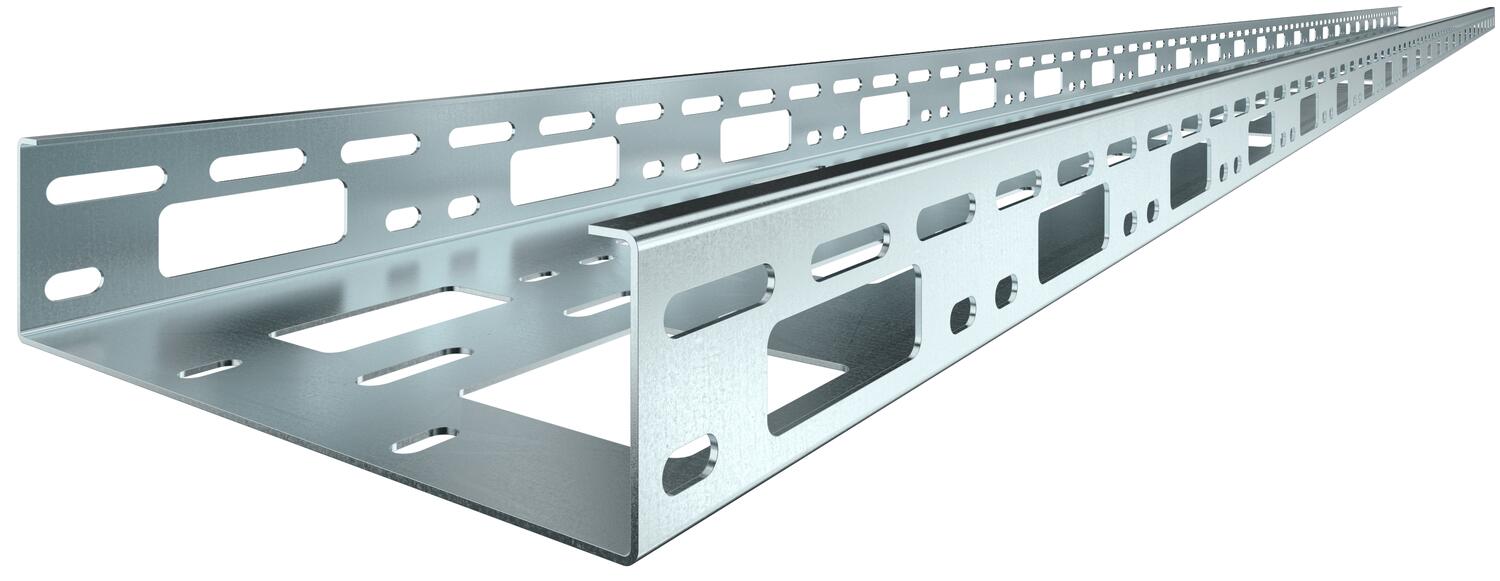

Мини-канал AZ 200 FS
Артикул, номер 6075345 | EAN 4012195811183
- Описание продукта
-
Описание продуктаМини-канал AZ с высотой боковой стенки 50 мм.
Магнитное затухание от влияния экрана: без крышки 20 дБ, с крышкой 50 дБ.
-
- Технические данные
-
Технические характеристики
Боковая перфорация да Конструкция для больших расстояний нет Конструкция соединителей Без соединителя Материал Сталь Монтажное отверстие в основании да Нержавеющая сталь, протравленная нет Поверхность оцинкован конвейерным методом Повышение живучести конструкции нет Полезное поперечное сечение 100 cm² Полезное поперечное сечение 10000 mm² Размер 50x200x1,5 Размер 50x200x3000 Серия продукции Серия AZK Соответствует требованиям Директивы ROHS да Схема расположения отверстий NATO нет Толщина листа 1,5 mm Цвет цинковый Размеры

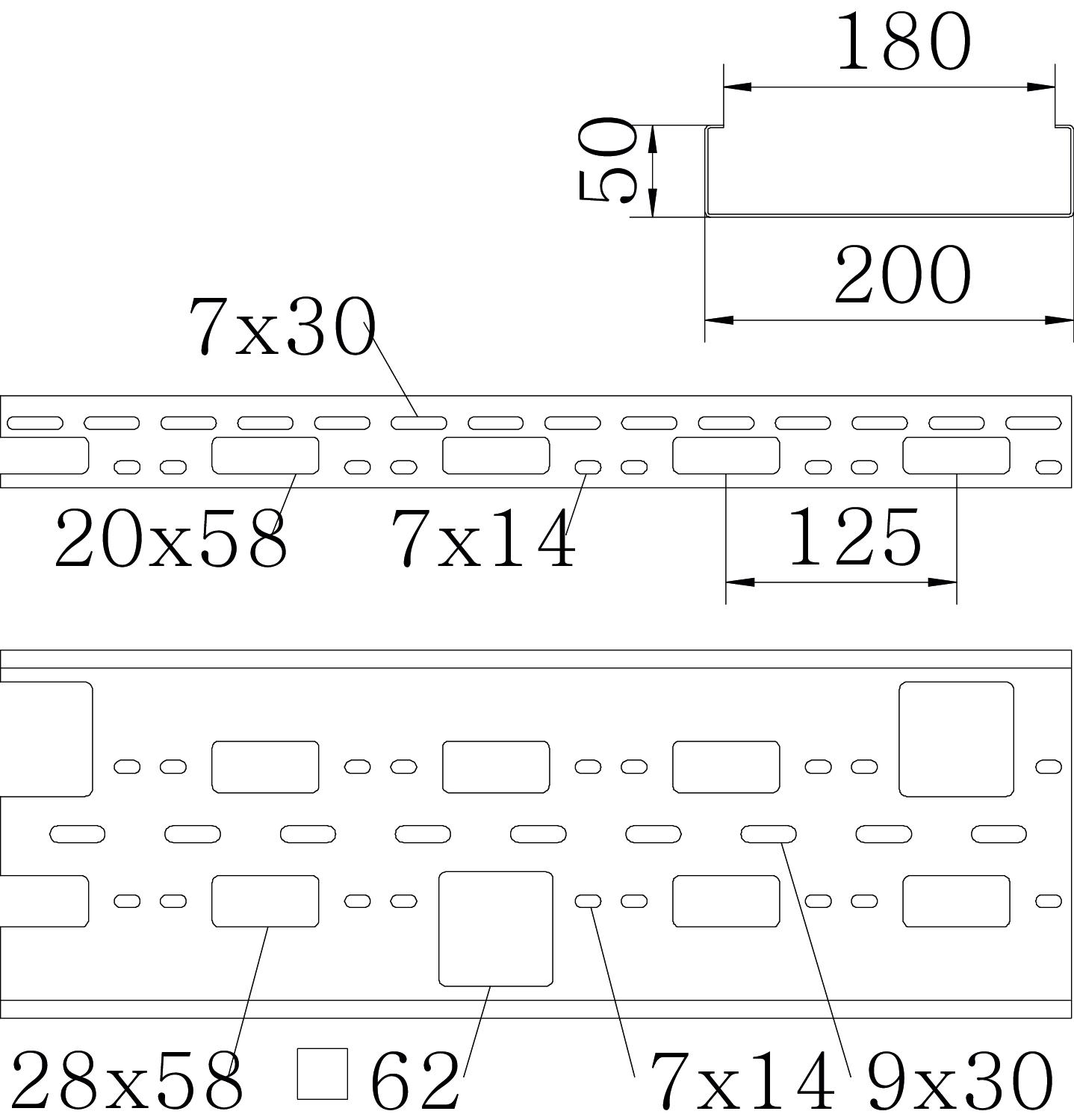

Высота 50 mm Длина 3000 mm Ширина 200 mm Нагрузки
Расстояние между опорами 1,0 м 2,5 kN/m Расстояние между опорами 1,0 м 1,3 kN/m Расстояние между опорами 2,5 м 0,8 kN/m Расстояние между опорами 3,0 м 0,3 kN/m Расстояние между опорами: 1,5 м. 1,9 kN/m Углеродный след CO2 (Product Carbon Footprint)
CO₂ Footprint (GWP) 8,224 kg CO₂e Declared Unit Метр Declared Unit Quantity 1 Дата определения значения CO2 2025-05-14T00:00:00.000+0200 Углеродный след CO2 (GWP) от колыбели до ворот 8,224 кг CO2e / 1 Метр Технические данные
Диаграмма нагрузки на мини-канал AZ
- Все виды
-
Аксессуары
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Продольный и угловой соединитель
VF AZK FT 6066550 25 Штук
Предохранительное кольцо 915 PE
KSR-915 PE 6066704 25 Штук
Предохранительное кольцо 910 PE
KSR-910 PE 6066712 25 Штук
Крышка с поворотным фиксатором
AZDMD 200 FS 6080885 3 м - Загрузки
-
