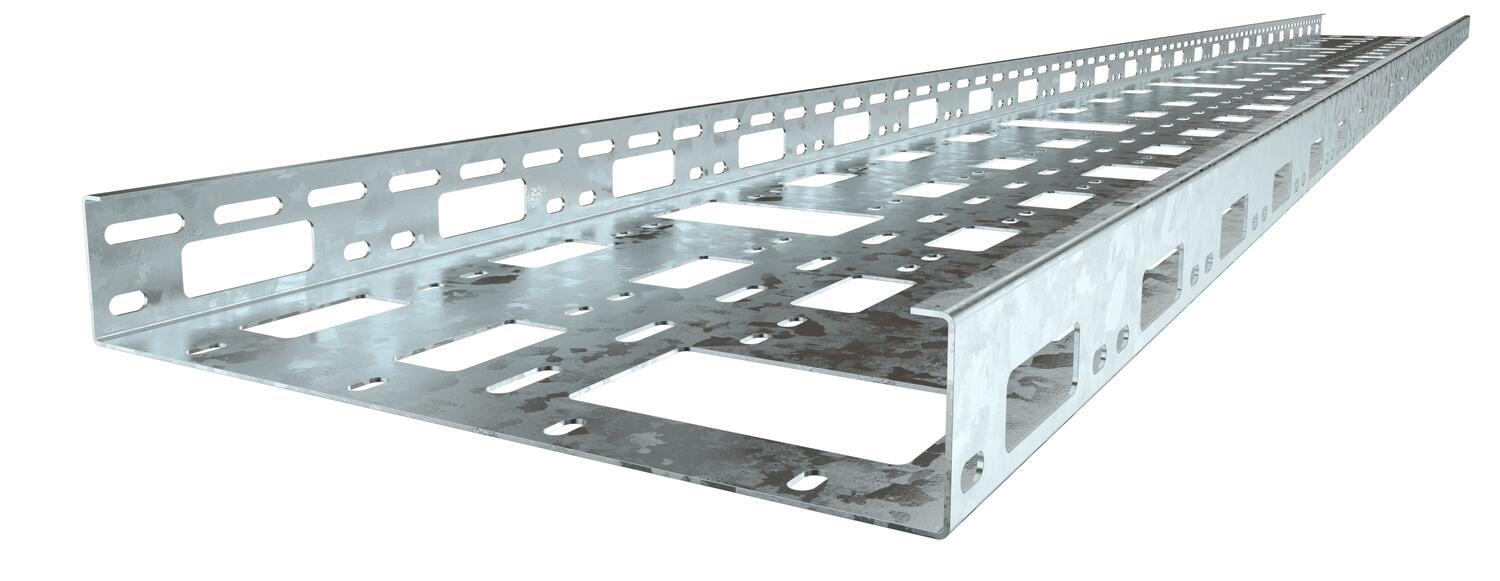

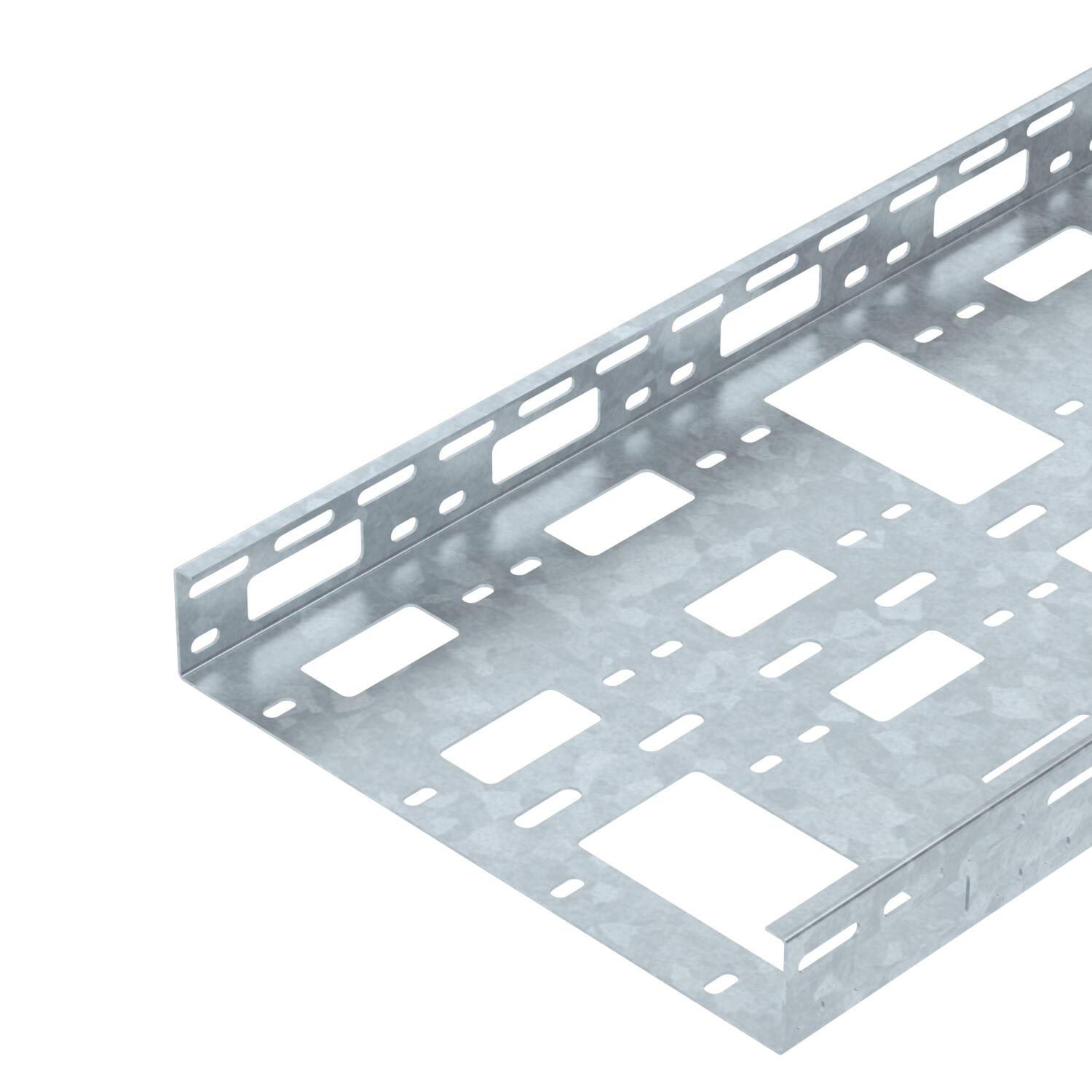

Мини-канал AZ 300 FT
Артикул, номер 6075375 | EAN 4012195811251
- Описание продукта
-
Описание продуктаМини-канал AZ с высотой боковой стенки 50 мм.
Магнитное затухание от влияния экрана: без крышки 20 дБ, с крышкой 50 дБ.
-
- Технические данные
-
Технические характеристики

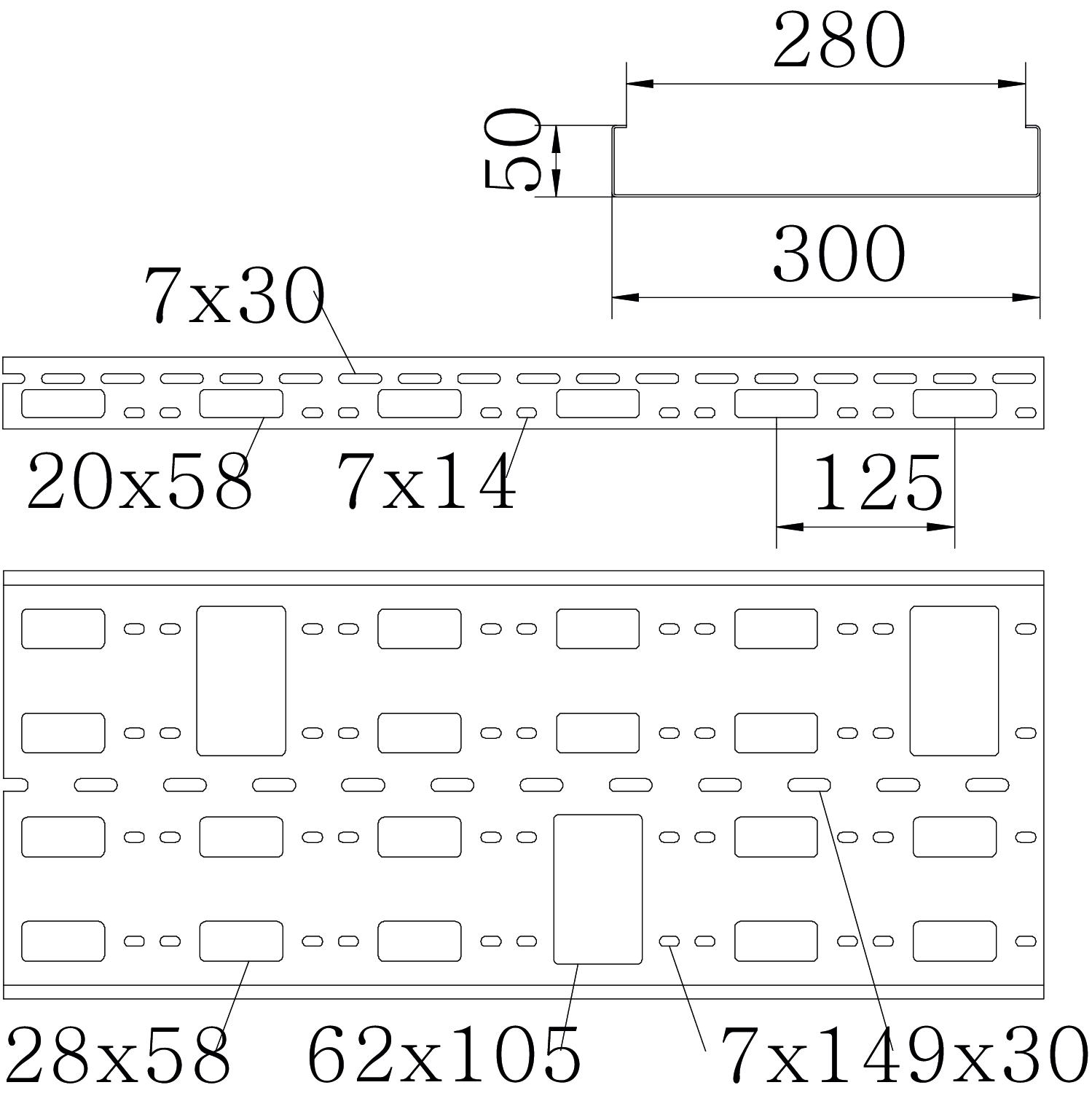

Боковая перфорация да Конструкция для больших расстояний нет Конструкция соединителей Без соединителя Материал Сталь Монтажное отверстие в основании да Нержавеющая сталь, протравленная нет Поверхность Горячее цинкование методом погружения Повышение живучести конструкции нет Полезное поперечное сечение 150 cm² Полезное поперечное сечение 15000 mm² Размер 50x300x3000 Размер 50x300x1,5 Схема расположения отверстий NATO нет Толщина листа 1,5 mm Цвет цинковый Размеры
Высота 50 mm Длина 3000 mm Ширина 300 mm Нагрузки
Расстояние между опорами 1,0 м 1,9 kN/m Расстояние между опорами 1,0 м 1,2 kN/m Расстояние между опорами 2,5 м 0,8 kN/m Расстояние между опорами 3,0 м 0,3 kN/m Расстояние между опорами: 1,5 м. 1,5 kN/m Углеродный след CO2 (Product Carbon Footprint)
CO₂ Footprint (GWP) 10,1547 kg CO₂e Declared Unit (LCA) Метр Declared Unit Quantity (LCA) 1 Дата определения значения CO2 2025-05-14T00:00:00.000+0200 Углеродный след CO2 (GWP) от колыбели до ворот 10,1547 кг CO2e / 1 Метр Технические данные
Диаграмма нагрузки на мини-канал AZ
- Все виды
-
Аксессуары
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Продольный и угловой соединитель
VF AZK FT 6066550 25 Штук
Предохранительное кольцо 915 PE
KSR-915 PE 6066704 25 Штук
Предохранительное кольцо 910 PE
KSR-910 PE 6066712 25 Штук
Крышка с поворотным фиксатором
AZDMD 300 FT 6080915 3 м - Загрузки
-
