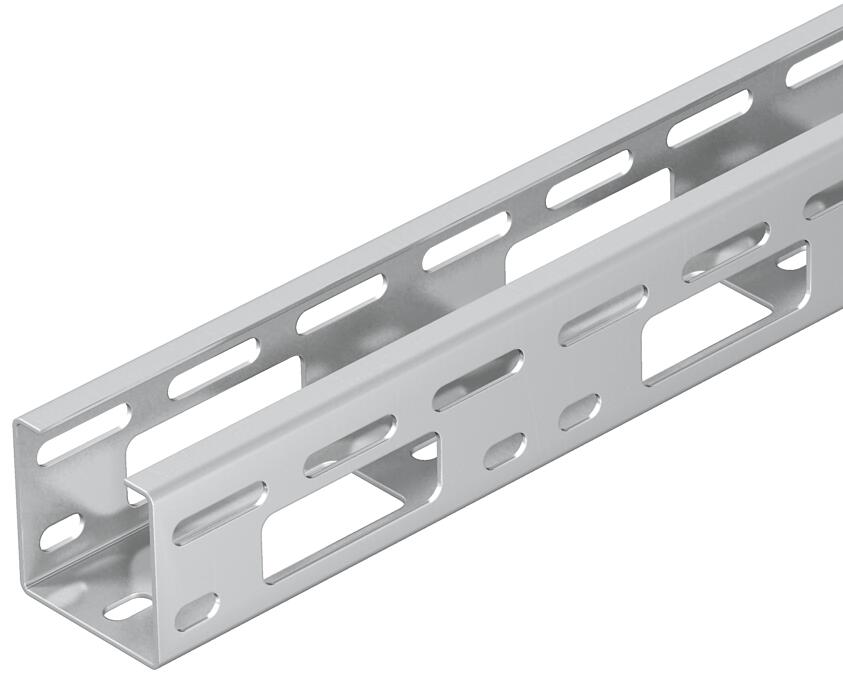

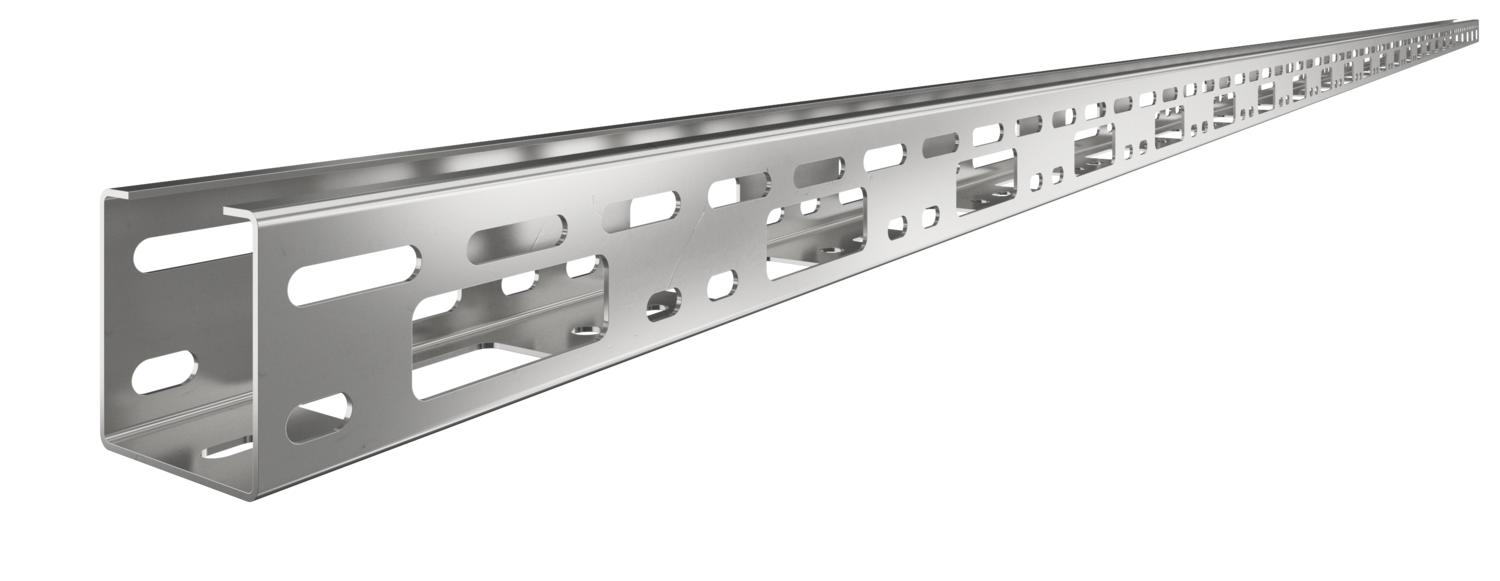

Мини-канал AZ 50 A4
Артикул, номер 6075152 | EAN 4012195866213
- Описание продукта
-
Описание продуктаМини-канал AZ с высотой боковой стенки 50 мм.
Магнитное затухание от влияния экрана: без крышки 20 дБ, с крышкой 50 дБ.
-
- Технические данные
-
Технические характеристики
Боковая перфорация да Конструкция для больших расстояний нет Конструкция соединителей Без соединителя Материал Нержавеющая высококачественная сталь 1.4571 Монтажное отверстие в основании да Нержавеющая сталь, протравленная нет Поверхность без обработки, дообработанный Повышение живучести конструкции нет Полезное поперечное сечение 25 cm² Полезное поперечное сечение 2500 mm² Размер 50x50x3000 Серия продукции Серия AZK Соответствует требованиям Директивы ROHS да Схема расположения отверстий NATO нет Толщина листа 1,5 mm Цвет цвета нержавеющей стали Размеры
Высота 50 mm Длина 3000 mm Размер B 50 mm Ширина 50 mm Нагрузки
Расстояние между опорами 1,0 м 2,5 kN/m Расстояние между опорами 1,0 м 1,2 kN/m Расстояние между опорами 2,5 м 0,85 kN/m Расстояние между опорами 3,0 м 0,5 kN/m Расстояние между опорами: 1,5 м. 2 kN/m Углеродный след CO2 (Product Carbon Footprint)
CO₂ Footprint (GWP) 9,0482 kg CO₂e Declared Unit Метр Declared Unit Quantity 1 Дата определения значения CO2 2025-05-14T00:00:00.000+0200 Углеродный след CO2 (GWP) от колыбели до ворот 9,0482 кг CO2e / 1 Метр Технические данные
Диаграмма нагрузки на мини-канал AZ
- Все виды
-
Аксессуары
Продукты Типы Артикул, номер Количество Наименьшая единица продажи

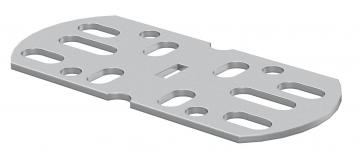

Продольный и угловой соединитель A4
VF AZK A4 6066571 10 Штук
Предохранительное кольцо 915 PE
KSR-915 PE 6066704 25 Штук
Предохранительное кольцо 910 PE
KSR-910 PE 6066712 25 Штук - Загрузки
-
