Указание: Этот товар снят с производства.
Последующий товар можно найти здесь: 2003725 / Монтажная коробка для скрытой установки электроники UP 46, угловая, с боковым пространством для клемм
Монтажная коробка для скрытого монтажа
Артикул, номер 2003023 | EAN 4012195003571
- Описание продукта
-
Описание продуктаМонтажная коробка с увеличенным внутренним объёмом для монтирования в нее соединительных зажимов. С защитой от
перекручивания (по стандарту DIN
49 073-1) благодаря муфте с фиксирующей защелкой. Комбинируется для распорного и винтового
крепления, углубленных креплений
в штукатурке, расстояние между
винтами 60 мм. Для винтового
крепления с помощью саморезов
3,2 мм, с 2 точками для винтов,
без винтов, степень защиты IP20.
-
- Технические данные
-
Технические характеристики
Ввод сзади нет Вид защиты IP20 Вид прохода через корпус Предварительная штамповка Внутренний диаметр 60 mm воздухонепроницаемая нет Высота пола мин. 50 mm Диаметр 60 mm Для труб диаметром 20 мм Зазор винтов прибора 60 mm Количество вводов 8 Комплектация без Крепление крышки Не подходит Крепление устройств Болты Крышка без Материал Полистирол Не содержит галогенов да Номинальное сечение макс. 2,5 mm² Номинальное сечение мин. 1,5 mm² Пломбируемая нет Повышение живучести конструкции без Размер 70x110x48 Расчетное напряжение 400 V С винтами да С переходником Опора С экранированием нет Со скобами нет Способ ввода Мембранные отверстия для проводов и труб до Ø 21 мм Трудновоспламеняющийся согласно VDE 0471/DIN 695 части 2-1, температура при испытании 650 °C Ударопрочность да Форма прямоугольной формы Цвет черный Число вставок 1 Размеры

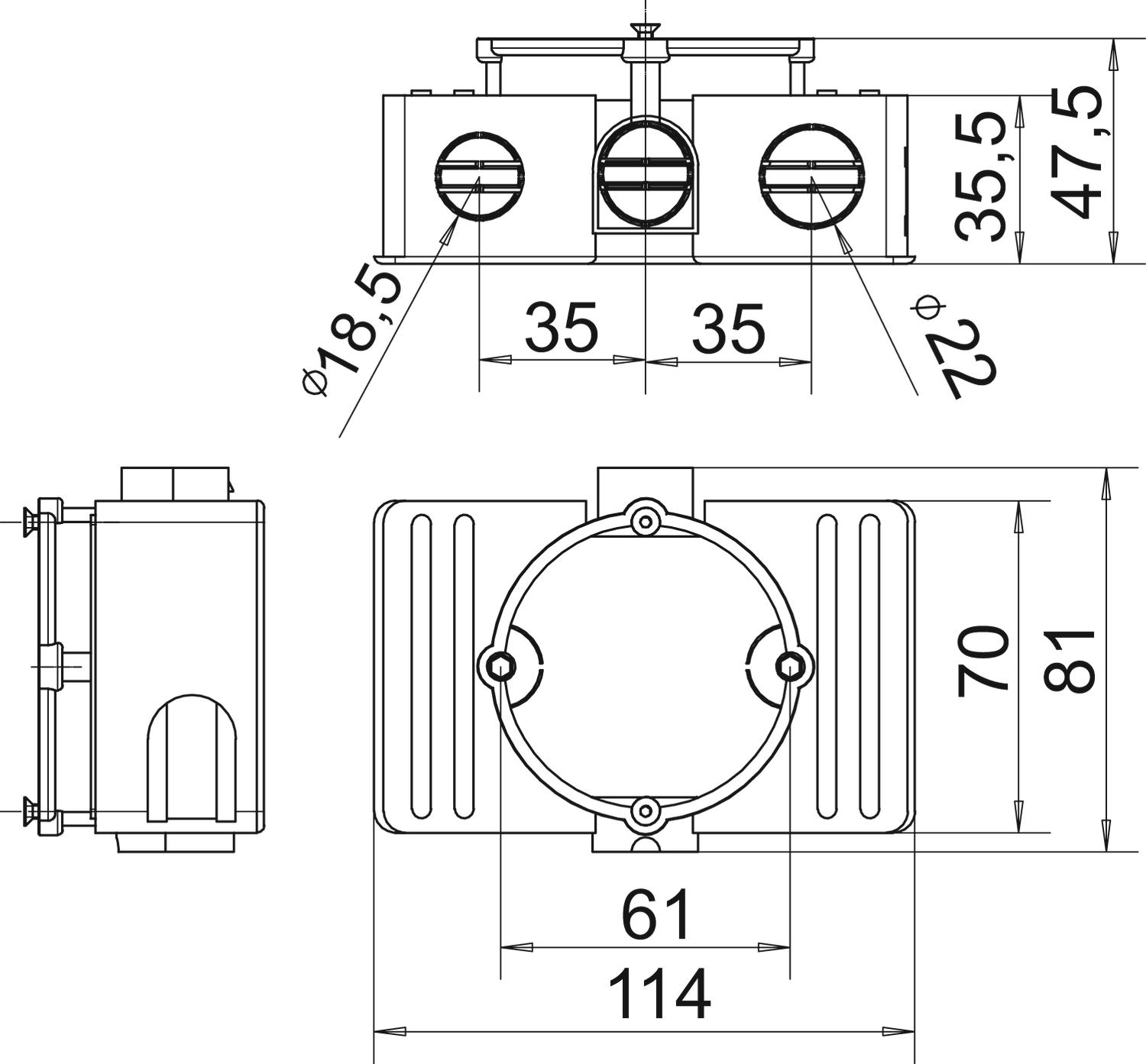

Высота 48 mm Длина 110 mm Ширина 70 mm - Все виды
- Загрузки
-
Техническая спецификация UG 60 VK / 2003023 , 0.24MB , pdfДекларация соответствия ЕС UG 60 VK / 2003023 , 0.05MB , pdfREACH Декларация соответствия UG 60 VK / 2003023 , 0.12MB , pdfRoHS Декларация соответствия UG 60 VK / 2003023 , 0.13MB , pdfРазрешение на использование знаков VDE symbol approval, UG 60... , 0.12MB , pdf
