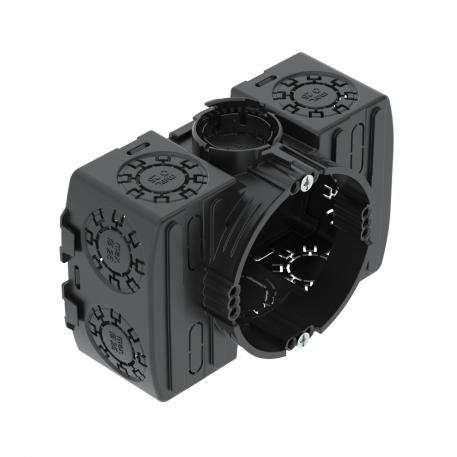

Монтажная коробка для скрытой установки электроники UP 46, угловая, с боковым пространством для клемм
Артикул, номер 2003725 | EAN 4012196863815
- Описание продукта
-
Описание продуктаМонтажная коробка для скрытой установки электроники с боковым пространством для клемм, угловая форма, для установки в кирпичной кладке на глубину не менее 50 мм.
• Соединительный штуцер с возможностью двустороннего соединения с байонетным затвором
• 10 комбинированных вводов для труб Ø 20 и 25 мм
• 2 ввода до Ø 20 мм в дне
• 4 ввода для плоских проводов/плоских проводов для скрытой прокладки
• Резьбовые вкладыши 4 х 3
Протестировано в соответствии со стандартами DIN EN 60670-1, DIN EN 60670-22 и DIN 49073-1.
-
- Технические данные
-
Технические характеристики

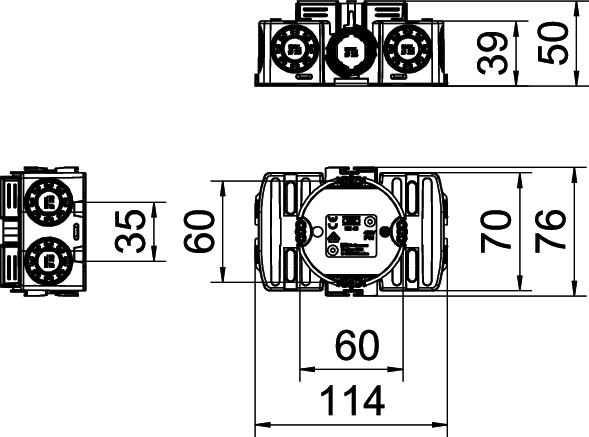

Ввод сзади да Вводы труб Ø 20 мм 2 Вид защиты IP30 Вид прохода через корпус Продавливаемое отверстие воздухонепроницаемая нет Высота 50 mm Диаметр 61 mm Длина 114 mm Для труб диаметром 20/25 мм Зазор винтов прибора 60 mm Количество вводов 16 Комбинированные вводы Ø 20 / 25 мм 10 Крепление крышки Болты Крепление устройств Болты Крышка без Материал Полипропилен Не содержит галогенов да Номинальное сечение макс. 2,5 mm² Номинальное сечение мин. 1,5 mm² Размер Ø60xH50x114 Расчетное напряжение 400 V С винтами да Со скобами нет Способ ввода Провода NYM, телекоммуникационные провода и гофрированные трубы Трудновоспламеняющийся согласно VDE 0471/IEC 60695-2-11, температура при испытании 650 °C Углеродный след CO₂ (GWP) от колыбели до ворот 0,2401 кг CO₂e / 1 Шт. Ударопрочность да Форма прямоугольной формы Цвет глубокий черный Ширина 76 mm - Все виды
-
Монтажные принадлежности
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Выравнивающее кольцо 12 мм
ZU 12-PR 2003742 25 Штук
Выравнивающее кольцо 24 мм
ZU 24-PR 2003744 25 Штук
Сигнальная крышка для монтажных коробок для скрытой установки UP, одинарная
ZU 60-SD 2003760 50 Штук - Загрузки
-
Техническая спецификация UE 46 / 2003725 , 0.20MB , pdfДекларация соответствия ЕС UE 46 / 2003725 , 0.10MB , pdfREACH Декларация соответствия UE 46 / 2003725 , 0.12MB , pdfRoHS Декларация соответствия UE 46 / 2003725 , 0.13MB , pdfИнструкции по монтажу Mounting instructions, UP flush-mounted device boxes , 12.98MB , pdf
