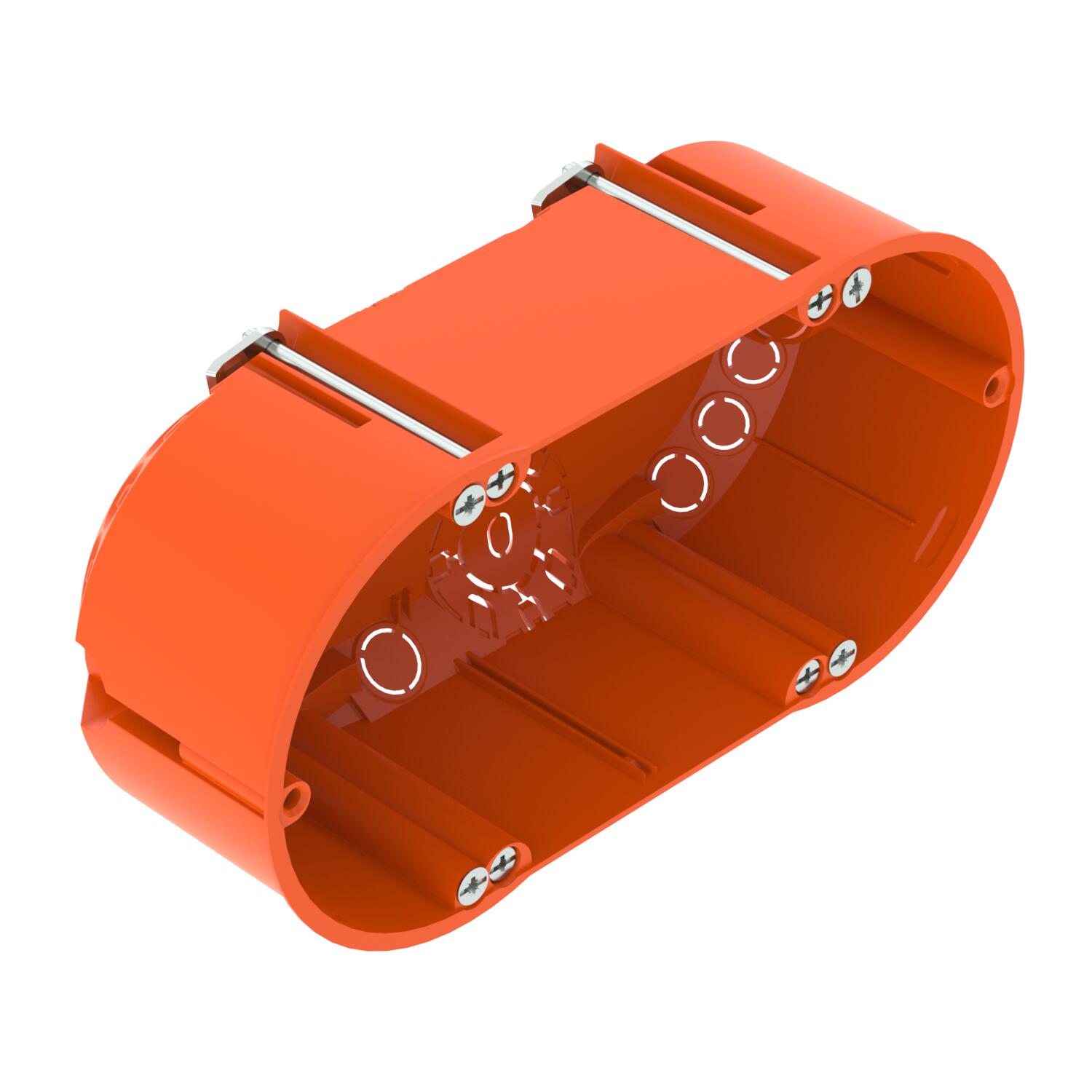

Монтажная коробка для установки в полую стену 47, двойная
Артикул, номер 2003822 | EAN 4012196863945
- Описание продукта
-
Описание продуктаДвойная монтажная коробка для установки в полую стену на глубину не менее 47 мм и с толщиной пластины 5–40 мм.
• 6 резьбовых вкладышей
• Винты, клеммные накладки
• 4 комбинированных ввода для труб Ø 20 и 25 мм
• 4 ввода для проводов NYM 3 x 1,5 мм²
• 2 ввода для проводов NYM 3 x 2,5 мм² или 5 x 1,5 мм²
• 2 ввода для проводов NYM 5 x 2,5 мм² или 7 x 1,5 мм²
• Соединение с другими монтажными коробками через соединительный штуцер, тип ZH 11-V
Протестировано в соответствии со стандартами DIN EN 60670-1, DIN EN 60670-22 и DIN 49073-1.
-
- Технические данные
-
Технические характеристики
Вид защиты IP30 Вид прохода через корпус Продавливаемое отверстие воздухонепроницаемая нет Диаметр фрезерного отверстия 68 mm Для труб диаметром 20/25 мм Количество вводов 12 Комбинированные вводы Ø 20 / 25 мм 4 Крепление крышки Болты Крепление устройств Болты Крышка без Линейные вводы 3 x 1,5 мм² 4 Линейные вводы 3 x 2,5 мм² / 5 x 1,5 мм² 2 Линейные вводы 5 x 2,5 мм² / 7 x 1,5 мм² 2 Материал Полипропилен Не содержит галогенов да Номинальное сечение макс. 2,5 mm² Номинальное сечение мин. 1,5 mm² Подходит для пластин толщиной макс. 40 mm Подходит для пластин толщиной мин. 5 mm Размер 142x71 Расчетное напряжение 400 V С винтами да С переходником Соединительный штуцер Способ ввода Провода NYM, телекоммуникационные провода и трубы Трудновоспламеняющийся согласно VDE 0471/IEC 60695-2-11, температура при испытании 850 °C Ударопрочность нет Форма Овальный Цвет оранжевый Число вставок 2 Размеры

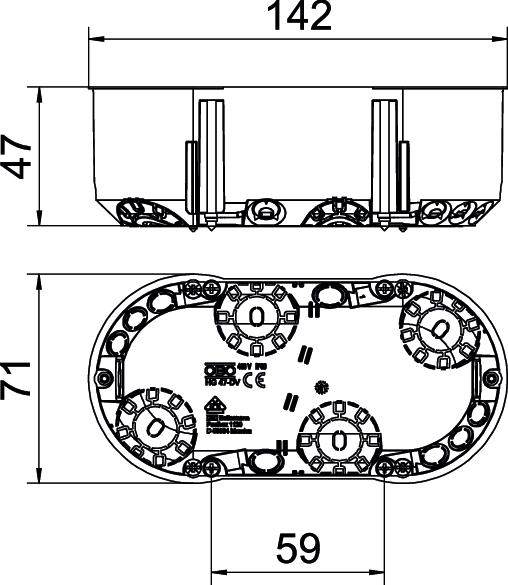

Высота 47 mm Длина 142 mm Ширина 71 mm Углеродный след CO2 (Product Carbon Footprint)
CO₂ Footprint (GWP) 0,1446 kg CO₂e Declared Unit (LCA) Шт. Declared Unit Quantity (LCA) 1 Дата определения значения CO2 2025-05-14T00:00:00.000+0200 Углеродный след CO2 (GWP) от колыбели до ворот 0,1446 кг CO2e / 1 Шт. - Все виды
- Загрузки
-
Техническая спецификация HG 47-DV / 2003822 , 0.20MB , pdfДекларация соответствия ЕС HG 47-DV / 2003822 , 0.10MB , pdfREACH Декларация соответствия HG 47-DV / 2003822 , 0.12MB , pdfRoHS Декларация соответствия HG 47-DV / 2003822 , 0.12MB , pdfИнструкции по монтажу Mounting instructions, HW cavity wall boxes , 8.26MB , pdf
